7nm工艺立功！AMD Vega核心面积足足缩小40％

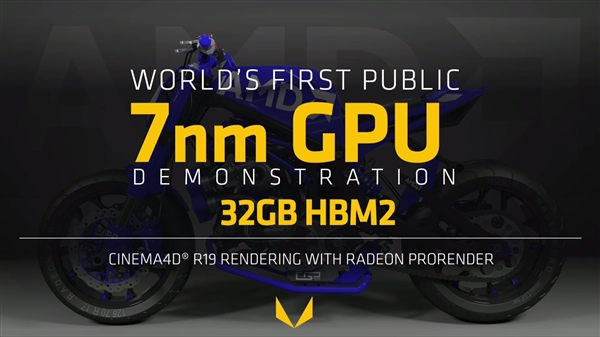

台北电脑展上，AMD全球首次展示了7nm CPU处理器和7nm GPU显卡，其中前者是服务器领域的EPYC，后者则是现有14nm Vega的升级版。

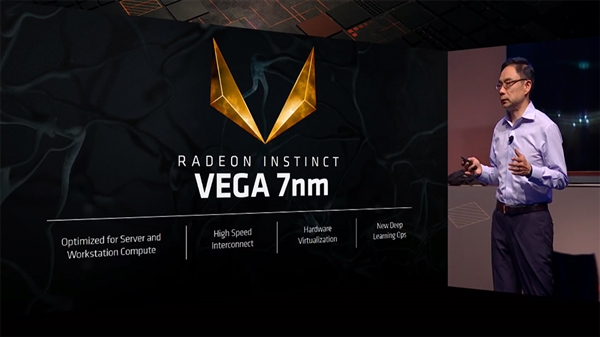

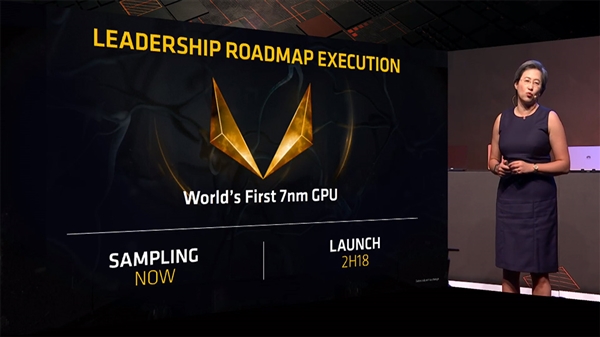

AMD表示，7nm Vega目前正在试产，将在今年下半年发布，第一批产品是Radeon Instinct计算卡，后续才是Radeon游戏卡。

AMD并未透露7nm Vega核心的具体细节，但至少核心面积可以大致估算一下，看看升级7nm工艺到底能带来多大变化。

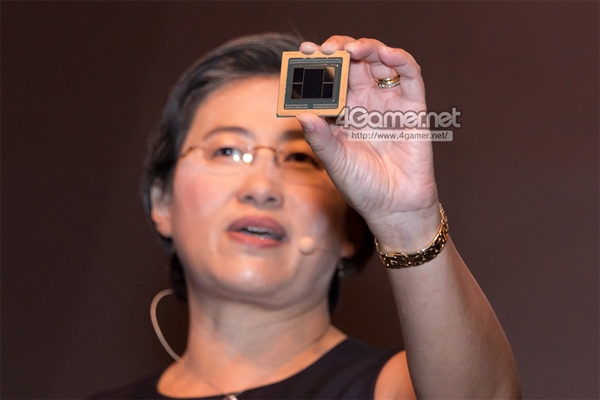

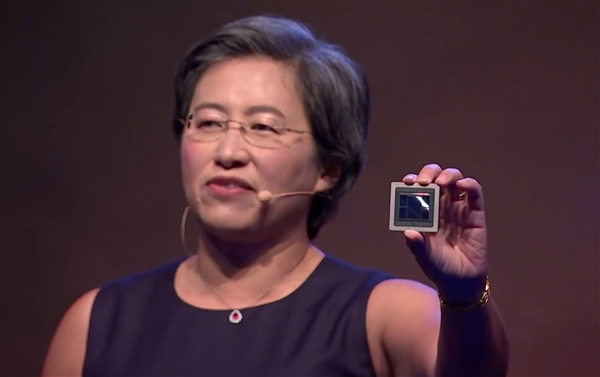

我们找到了一张AMD CEO苏姿丰博士同时手拿7nm EPYC CPU、7nm Vega两个核心的照片，作为估算依据。

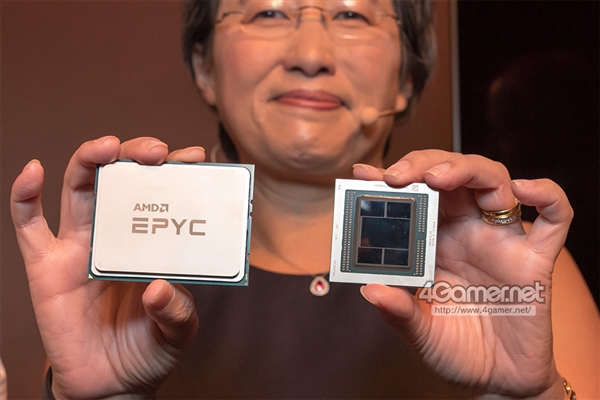

7nm EPYC依然是SP3封装样式，尺寸不会变，仍然是58.5×75.4毫米，可以算出7nm Vega封装核心的每个边长都是大约47.8毫米。

现在的14nm Vega封装核心的边长是47.5毫米，异常接近，意味着7nm上也不会变，那就简单了。

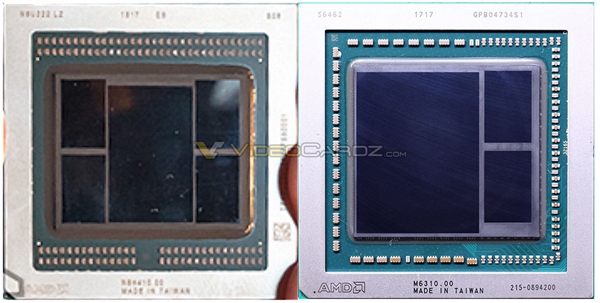

14nm Vega内核的面积是486平方毫米，不过它发布之前估算的面积是510平方毫米，将这个误差考虑在内，可以得出7nm Vega的内核面积在285-298平方毫米之间，也就是不超过300平方毫米。

换言之，升级7nm工艺之后，Vega核心将会缩小几乎40％！

可以想象，7nm Vega的频率、性能会更高，功耗和发热也将得到更好的控制，值得期待！
