冲击6.4GHz！DDR5内存首秀：2022年普及

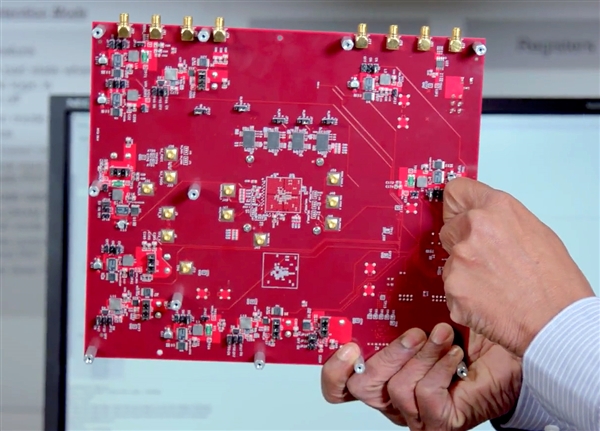

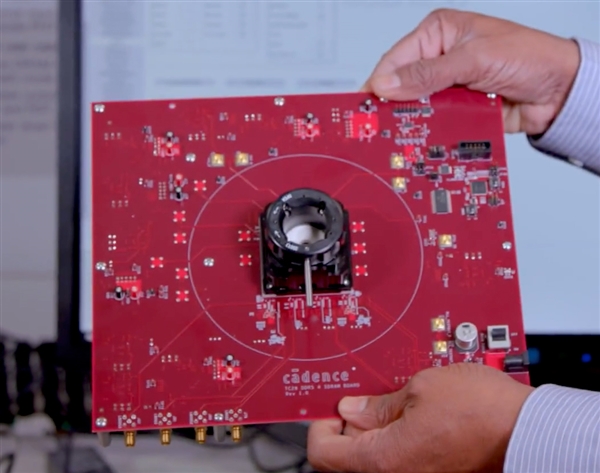

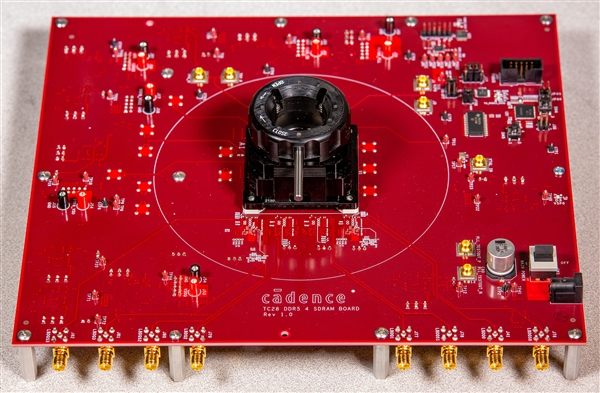

Cadence近日宣布了业内首个DDR5内存的IP接口芯片，包括控制器和PHY物理层，采用台积电7nm工艺制造，运行频率达4400MHz，美光也献上了自己的DDR5内存颗粒。

JEDEC组织目前正在制定DDR5内存的标准规范，预计今年夏天完成，所以目前进行的还都是一些基础性研究，DDR5内存条到底长什么样子还得等等。

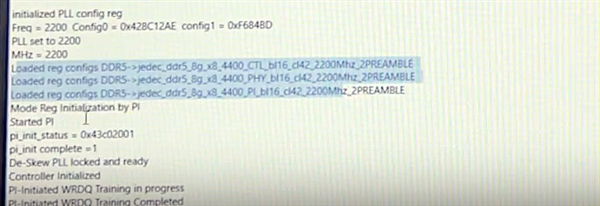

Cadence DDR5内存控制器和物理层的数据率为4400MT/s，时序CL42，搭配美光8Gb DDR5内存颗粒原型，电压仅为1.1V(DDR4 1.2V)，波动范围±0.033V。

有了这些基础，SoC芯片厂商就可以开始设计并集成DDR5内存子系统，为未来铺路。

正如DDR4内存频率从2133MHz一路走到3200MHz(JEDEC标准)，4400MHz对于DDR5来说也只是起步，预计最终可以达到6400MHz左右。

除了频率，DDR5内存更看重的其实是大容量，允许加入内部ECC来制造16Gb、32Gb颗粒，单条容量也会大大提升。

DDR5内存仍将沿用288个针脚的布局，但具体设计肯定会和DDR4有所区别，并且有两个独立的32位IO通道，整体架构也会大有不同。

DDR5的其他改进还会有：更好的通道利用率、整合电压调节器、高端模组支持电源管理，等等。

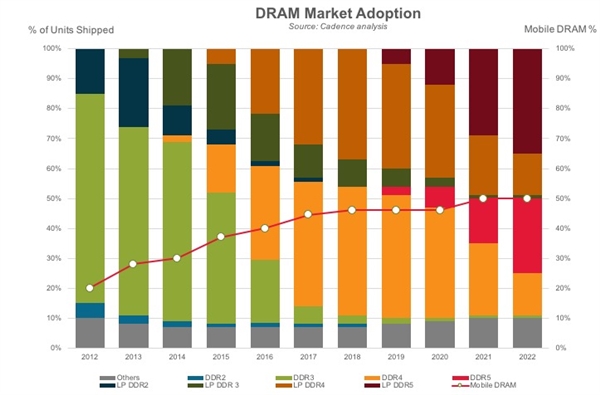

Cadence预计第一套DDR5内存系统会在2019年面世，然后迅速普及，2022年就能达到25％左右的渗透率。
