Intel桌面十代酷睿LGA1200接口尺寸曝光

Intel将在明年上半年发布代号Comet Lake-S的第十代桌面酷睿处理器，还是14nm工艺，最多增至10核心20线程，接口更换为LGA1200，需要搭配Z490、B460、H410等新的主板。这些基本上都已经板上钉钉了。

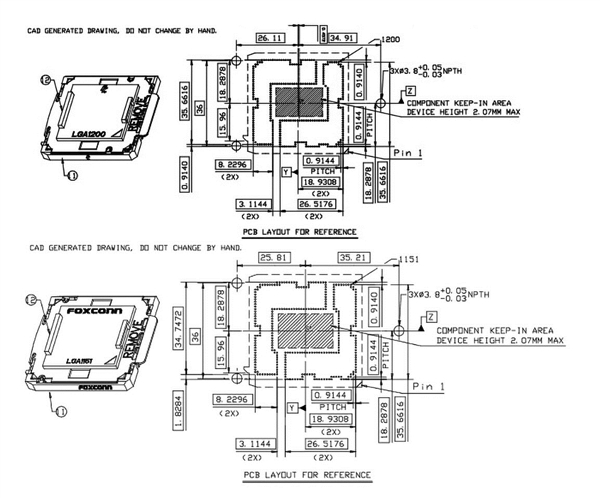

今天网上曝出了LGA1200(又名为Socket H5)的详细CAD工程尺寸图，并且和现在的LGA1151(又名为Socket H4)进行了对比，发现针脚布局确实变了，但好消息是，接口整体尺寸、安装孔位都没变，目前已有的LGA115x系列散热器都是可以兼容直接继续使用的，包括LGA1151、LGA1150、LGA1155、LGA1156。

上LGA1200、下LGA1151

根据图示，LGA1200接口除了增加五个触点/针脚，还略微调整了整体布局。左右长度总长还是保持61.02毫米不变，但是以中部电容区域中点为分割，左右两侧长度分别改成了26.11毫米、34.91毫米，LGA1151则分别是25.81毫米、35.21毫米，等于新接口中点向右移动了0.3毫米。

上下宽度、分割则完全没变，中点两侧都是分别15.96毫米、18.2878毫米，整体宽度自然也是等同的34.2478毫米。

这样的调整，自然也是让两种接口不兼容，不会出现主板和处理器彼此插错的问题。

至于在工艺架构不变、规格变化不甚大的情况下， Intel为何突然更换接口，目前还不得而知，很可能是为后续新平台做准备，因为在服务器上也有类似的现象，下一代Copper Lake也是工艺架构不变、规格升级就变了接口，但是和后面的10nm Ice Lake保持兼容。
