AMD Radeon VII显卡上手：7nm工艺成就“小怪兽”

AMD日前发布了全球第一款采用7nm工艺的游戏显卡“Radeon VII”，号称性能可以达到RTX 2080的档次。虽然还不足以完全扳回局面，但至少为后续反击奠定了一个小小的基础。

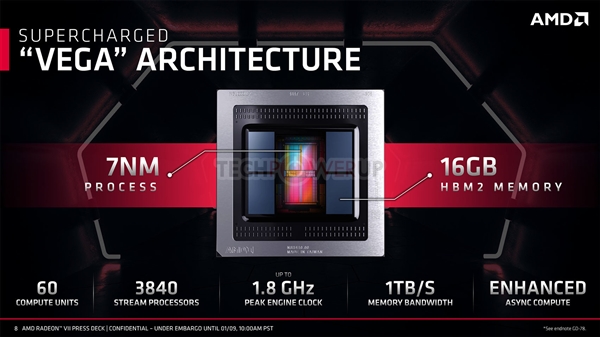

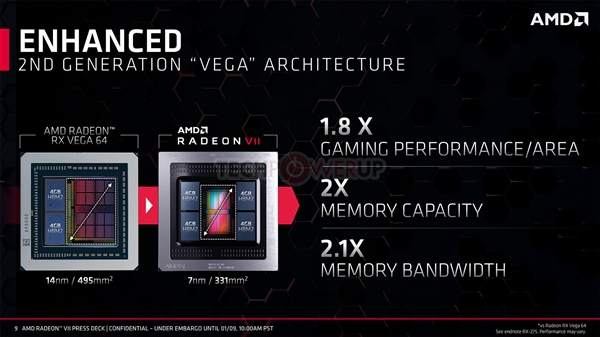

Radeon VII仍然基于Vega架构，不过做了多项改进和提升，比如增强的异步计算等。晶体管数量从125亿个增至132.3亿个(多了不到6％)，而工艺从14nm升级到7nm后，核心面积从495平方毫米缩小到331平方毫米，小了整整三分之一。

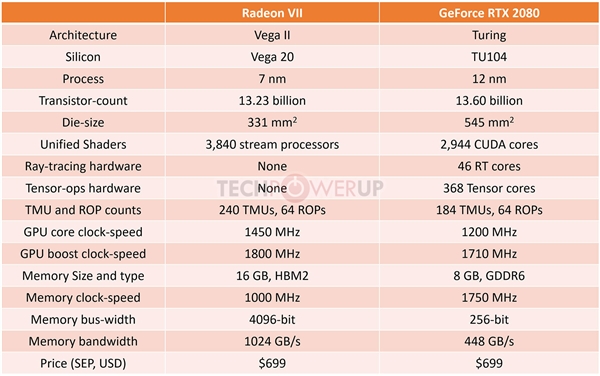

相比之下，12nm工艺的RTX 2080 TU104核心集成了136亿个晶体管，面积却有545平方毫米。

AMD声称，Radeon VII的游戏性能对比RX Vega 64平均提升了29％，这是从25款游戏中测试得来的结果，包括八款DX12游戏、两款Vulkan游戏，因此单位面积游戏性能提升了1.8倍。

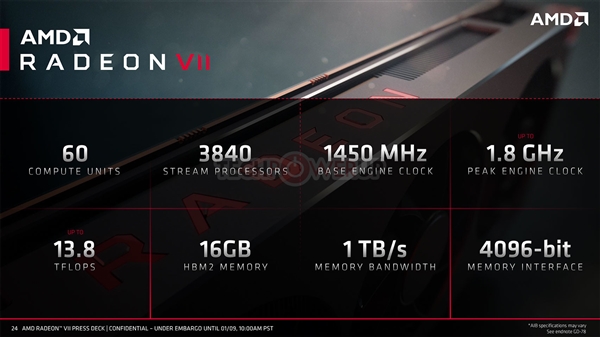

Radeon VII拥有60个计算单元(3840个流处理器)，介于RX Vega 64/56之间，显然是台积电7nm工艺初期良品率还不是很高，不得不做一些阉割。

核心频率基础1450MHz，加速最高1800MHz，浮点性能最高13.8TFlops。

而核心面积的缩小，使得集成的HBM2显存颗粒从两颗翻番到四颗，容量为16GB，同时显存位宽也增加一倍来到4096-bit，同时频率提升到1GHz，带宽高达1TB/s，增加了1.1倍。

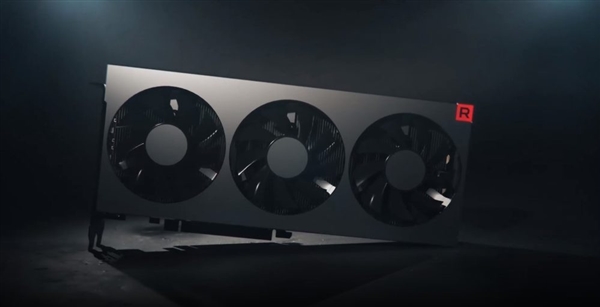

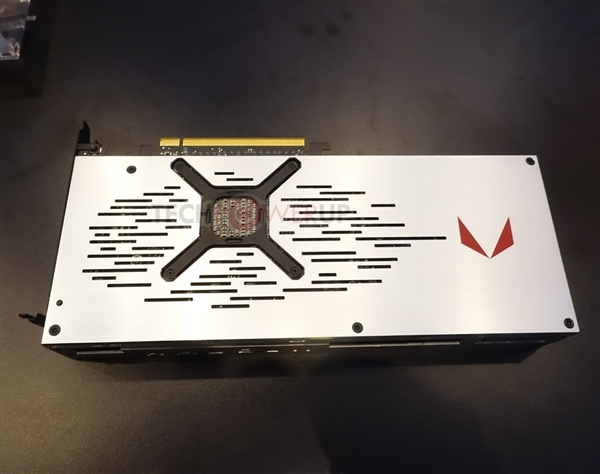

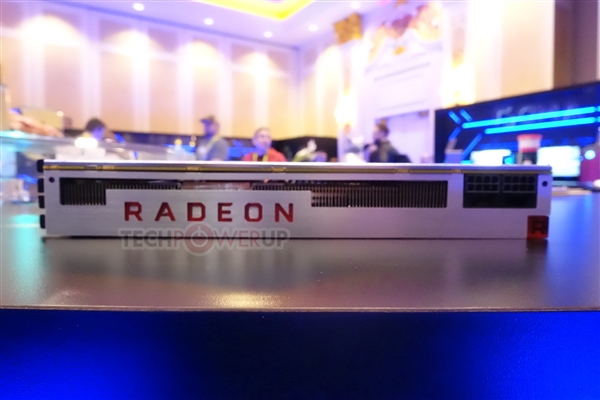

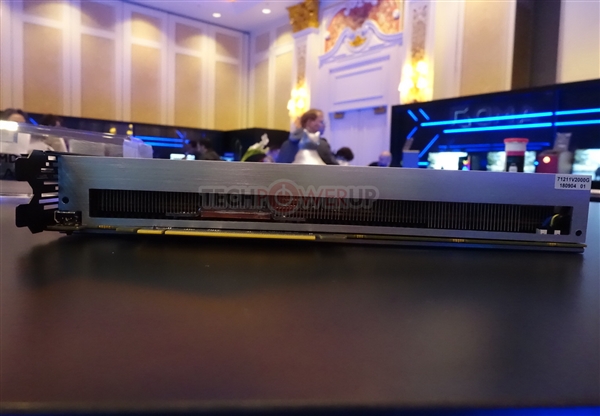

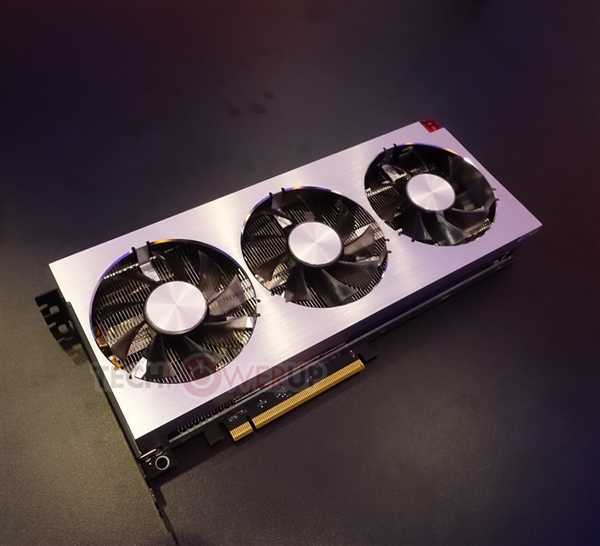

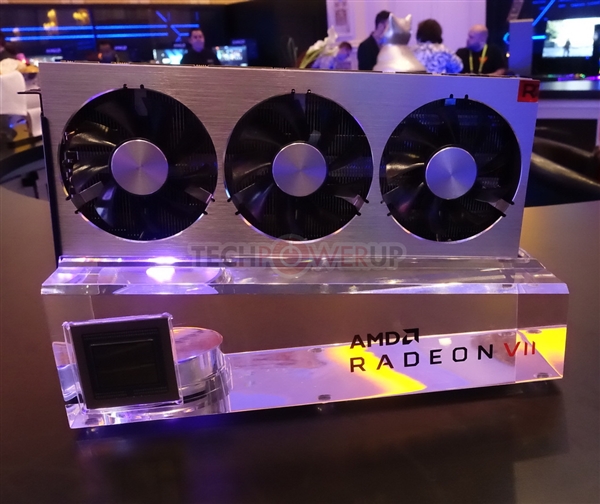

Radeon VII显卡的造型和水冷版RV Vega 64如出一辙，只是散热换成了三个风扇，整体更紧凑一些，同时依然有金属外壳和背板、R字信仰灯。

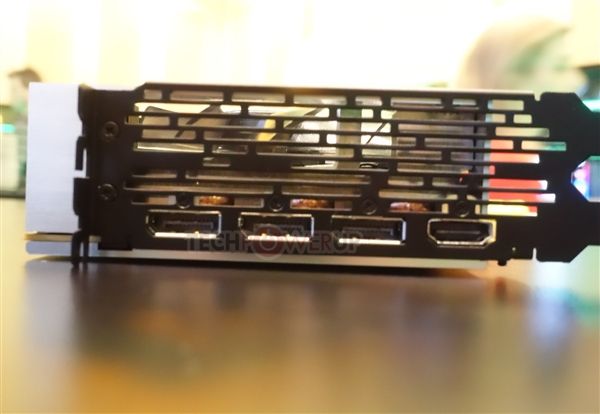

输出接口三个DisplayPort、一个HDMI，没有提供USB Type-C VR功能，而考虑到AMD是VirtualLink联盟成员，这一点颇为奇怪。

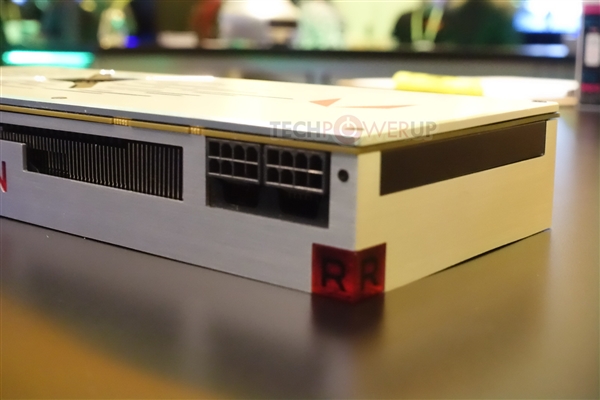

辅助供电为双8针，也就是最大供电能力375W，相比300W TDP高出了75W，应该仍有一定超频空间。

价格和RTX 2080一样都是699美元，2月7日上市。
