三大热门迷你智能音箱拆解对比:全都想要

时间:2018-05-19 15:52|来源:我爱音频网|编辑:三哥|点击:

当下智能音箱产业正如雨后春笋般走进大家的视线,越来越多的发烧友将目光放在了这些充满无限可能的产品身上。现在为大家带来三款市面上比较热门的智能音箱的拆解对比。这三款产品分别是来自小米的小爱mini,来自阿里人工智能实验室的天猫精灵曲奇,以及来自京东的叮咚TOP(LS-TOP)。

这三款智能音箱都属于市面上比较小巧的一类,而且售价相对也更加亲民。现在我们通过对这三款产品的开箱拆解对比,来看一下它们除了外观上的差异之外,在内部构造上还存在哪些不同之处。

三大热门迷你智能音箱拆解对比:全都想要

1、小爱同学mini,内置小爱同学语音助手,主打小巧外观,从产品的用料和做工上能够看得出来是足够用心。

三大热门迷你智能音箱拆解对比:全都想要

2、叮咚TOP(LS-TOP),京东与科大讯飞合作,内置Dingdong语音助手,控制面板支持触控操作,设计独特,使用体验有别去其他两款。

三大热门迷你智能音箱拆解对比:全都想要

3、天猫精灵曲奇(M1),外观采用采用PC塑料与网布设计,内置ALIGenie人工智能交互,可用来在线购物、点外卖等,支持声纹识别。

一、小爱mini、叮咚TOP、天猫精灵曲奇开箱对比

1、小爱mini智能音箱开箱

三大热门迷你智能音箱拆解对比:全都想要

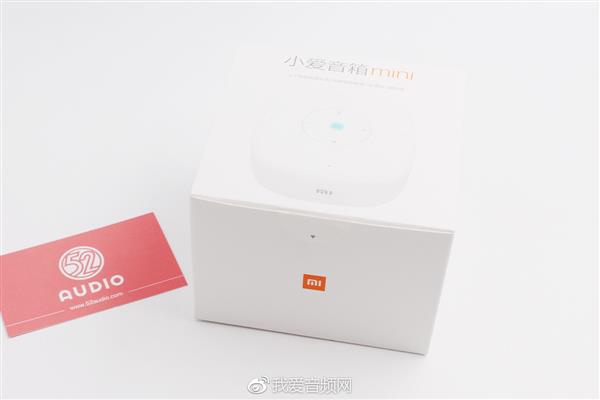

小爱音箱mini使用的是白色卡纸包装盒,融入了小米一贯简约的设计风格。在包装盒正面看得到小爱音箱mini的大致轮廓。

三大热门迷你智能音箱拆解对比:全都想要

另外,背面还有一些具体的产品信息,如产品型号(LX01)、包装清单、接口、客服电话等。小爱音箱mini是由小米生态链企业上海创米科技有限公司制造。生产日期为2018年2月,非常新。

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini拥有上一代相近的功能,可以支持米家所有智能家居产品,比如小米台灯、小米风扇、电饭煲、扫地机器人等等。

三大热门迷你智能音箱拆解对比:全都想要

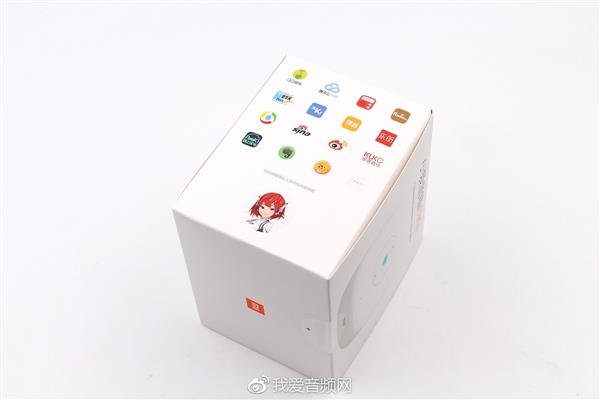

同时,小爱音箱mini还支持QQ音乐、腾讯云小微、新浪微博等多家应用的多项功能,实用性还是蛮强大的。


三大热门迷你智能音箱拆解对比:全都想要

装盒内物品包括:小爱音箱mini、充电器、使用说明书等。

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini给小编的第一印象就是简约、时尚,正面仅有四颗控制按键和四个拾音孔,RGB多色状态指示灯可以透过上盖显示。

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini周身都由圆润的平滑的设计而成,并且采用了阻燃PC材质的机身外壳,硬度比较高,比较耐刮花,手感也相当舒适。

三大热门迷你智能音箱拆解对比:全都想要

因为之前有体验上一代小爱音箱,虽然各方面都很不错,不过体格稍微有点大,使用中总感觉重心有点高,容易碰倒。小爱音箱mini就完美的解决了这一问题,个人感觉日常使用起来,体验应该会更好。

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini采用的是深灰色底座,底座上面布满了小孔,这也是扬声器所处的位置。为了便于外放音量的扩散,小爱音箱mini在了四角的位置进行了加高设计。同时还在每个角落的位置增加了硅胶防滑垫,以此避免因播放音乐时的震动造成位移。

三大热门迷你智能音箱拆解对比:全都想要

扬声器孔、脚垫特写。扬声器孔并不是简单的一种规格,而是有里向外呈缩小渐变趋势,或许这样设计有什么特别的声学原理吧。

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini的体型真的非常娇小,正面和一个单线圈无线充电器差不多大。

三大热门迷你智能音箱拆解对比:全都想要

厚度也不到一个充电器的高度。

三大热门迷你智能音箱拆解对比:全都想要

苹果HomePod放在一起,小爱音箱mini的体积可以说是已经小到了极致。?

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini使用Micro USB接口替代了之前的DC圆头供电接口。也就是说,用户可以使用更多的充电配件(包括移动电源)给小爱音箱mini供电,使用起来更加便携,即使带到车上、户外也能正常使用。?

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini的型号为LX01。供电方面,输入5V 2A(10W),这也是如今最常见的一种供电规格,一般的手机充电器均能正常给其供电。

三大热门迷你智能音箱拆解对比:全都想要

标配的充电器型号为ECVC+10050-2000,制造商为雅士电业有限公司。支持100-240V全球范围电压输入,输出规格为5V/2A,充电器和线缆采用一体式的设计。

三大热门迷你智能音箱拆解对比:全都想要

我爱音频网采用ChargerLAB POWER-Z KM001实测,原装充电器给小爱音箱mini供电,静态待机功率约为1.8W。?

2、叮咚TOP智能音箱开箱

三大热门迷你智能音箱拆解对比:全都想要

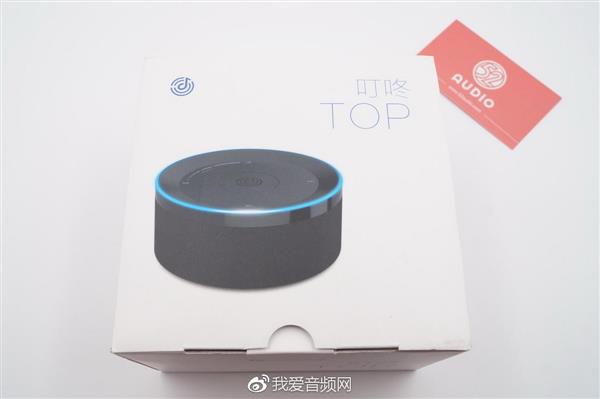

包装方面,京东叮咚TOP采用的是硬纸板外包装盒,正方形,白色外观。正面印有产品图片以及“叮咚TOP”字样。

三大热门迷你智能音箱拆解对比:全都想要

叮咚TOP智能音箱的产品型号为LS-TOP。

三大热门迷你智能音箱拆解对比:全都想要

叮咚TOP智能音箱配了一个USB充电器和一根数据线,此外还有详细的产品说明书。

三大热门迷你智能音箱拆解对比:全都想要

充电器规格为5V/1.5A,V级能效。由深圳市京泉华科技股份有限公司制造,北京灵隆科技有限公司监制;充电线缆为Micro USB接口。

三大热门迷你智能音箱拆解对比:全都想要

产品正面有一层贴膜,简单标注了音箱的使用步骤。音箱的顶部采用的是旋转触摸式设计,可通过触摸来操作。

三大热门迷你智能音箱拆解对比:全都想要

顶部靠近边缘的地方是一圈透明导光环,内置360度RGB LED环形灯带,在人机语音交互时,灯带也会做出响应。

三大热门迷你智能音箱拆解对比:全都想要

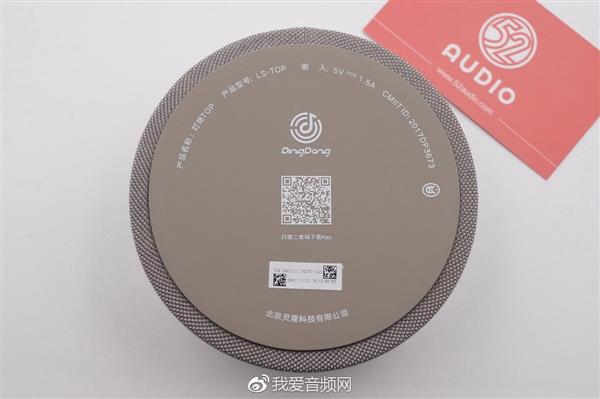

叮咚TOP智能音箱底部使用了一整块硅胶防滑垫,根据产品主体配色选用了灰色硅胶垫,扫描二维码可下载叮咚App。

三大热门迷你智能音箱拆解对比:全都想要

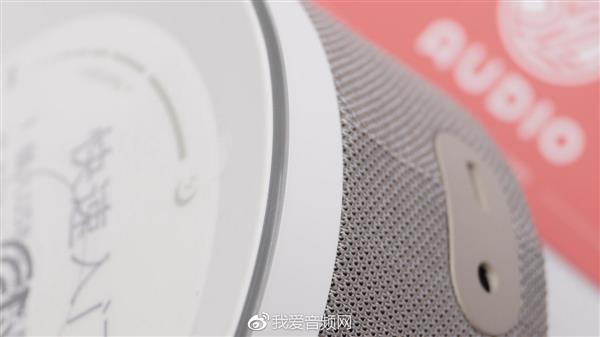

叮咚TOP的侧面和我爱音频网之前拆解的天猫精灵智能音箱相似,都采用网布设计,同时将音箱的扬声器隐藏其中,让产品拥有不错的整体性。接口方面,叮咚TOP采用的是Micro USB供电接口,另外还有一个3.5mm Line out接口。

三大热门迷你智能音箱拆解对比:全都想要

因为没有内置电池,所以使用ChargerLAB POWER-Z测试,在待机的情况下叮咚TOP的待机功率约为2.33W,和同级别产品的待机功耗差不多。

3、天猫精灵曲奇(M1)开箱

三大热门迷你智能音箱拆解对比:全都想要

天猫精灵M1采用白色的卡纸包装设计,正面是产品的外观图片,看起来比较简约。

三大热门迷你智能音箱拆解对比:全都想要

包装盒侧面介绍了天猫精灵M1的特色功能,包括娱乐、购物、儿童、工具、操控、小技能等。

三大热门迷你智能音箱拆解对比:全都想要

在背面印着产品的详细信息。产品型号为TG-M1,制造商为:由浙江天猫供应链管理有限公司,我爱音频网此次拆解的是白色款。

三大热门迷你智能音箱拆解对比:全都想要

包装盒物件一览:天猫精灵M1、电源适配器、使用说明书。

外观方面,天猫精灵M1采用圆柱式设计,呈现扁圆形造型。高度63毫米,直径94毫米,重量约为270克,非常轻便小巧。侧面为一圈灰白色可拆卸布网,目前天猫精灵M1有樱花粉、知更蓝、白色、黑色四种配色。可拆卸布网设计的优点在于,用户可以更换多种不同的颜色;另外,在长时间使用之后也可自行拆下清洗,非常方便。

三大热门迷你智能音箱拆解对比:全都想要

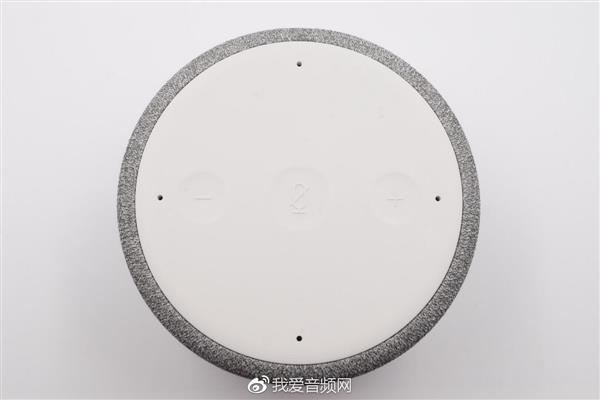

在天猫精灵M1 的顶部有三颗操控按键,分别是音量加、音量减以及闭麦。此外还设置了四个麦克风拾音孔。

三大热门迷你智能音箱拆解对比:全都想要

在侧面靠下的位置有一个天猫头像标志,靠近底部的位置是一圈透明导光板,里面隐藏着可调色响应呼吸灯。

三大热门迷你智能音箱拆解对比:全都想要

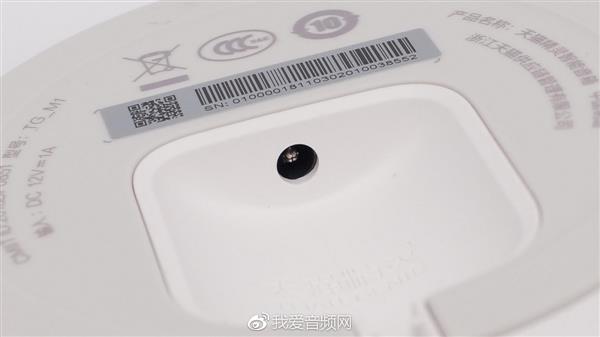

天猫精灵M1 使用了很大一块硅胶防滑垫,印着产品的相关参数。中间有一部分为凹陷设计,方便电源线的插拔。

三大热门迷你智能音箱拆解对比:全都想要

供电接口特写。

三大热门迷你智能音箱拆解对比:全都想要

供电方面,充电器与线缆一体设计,配备的充电线缆为圆头。

三大热门迷你智能音箱拆解对比:全都想要

电源适配器由江苏辰阳电子有限公司生产。输入规格为12V/1A ,产品型号CYSN12-120100C。

二、小爱mini、叮咚TOP、天猫精灵曲奇拆解对比

1、小爱mini智能音箱拆解

三大热门迷你智能音箱拆解对比:全都想要

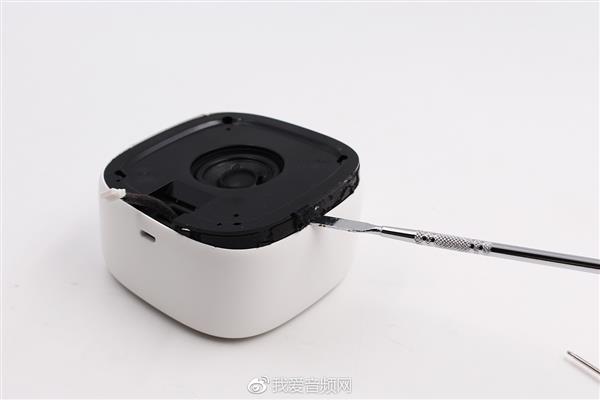

小爱音箱mini四周都看不到螺丝,一体成型的结构设计,最大可能避免了缝隙裸露出来影响美观。找到上下盖扣合的关键位置,使用撬棒沿着小爱音箱mini的底座边缘将底座盖板缓慢撬起。

三大热门迷你智能音箱拆解对比:全都想要

底座部分和机身主体部分采用强力双面胶粘合。

三大热门迷你智能音箱拆解对比:全都想要

底座部分,里面加了一层防尘网。?

三大热门迷你智能音箱拆解对比:全都想要

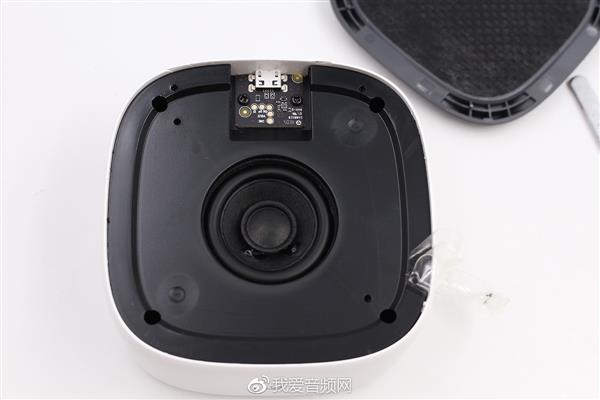

跟小米移动电源的装配风格有点相似,拆开盖板就能找到固定螺钉的位置了。?

三大热门迷你智能音箱拆解对比:全都想要

与移动电源上常见的接口不太一样,小爱音箱mini的Micro USB接口单独使用了一款PCB板,并使用两颗螺钉固定在相应位置。?

三大热门迷你智能音箱拆解对比:全都想要

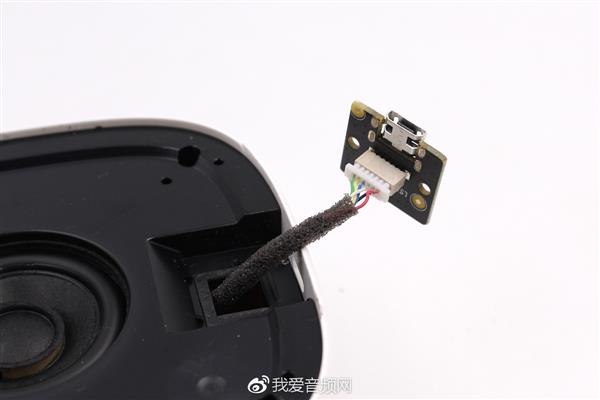

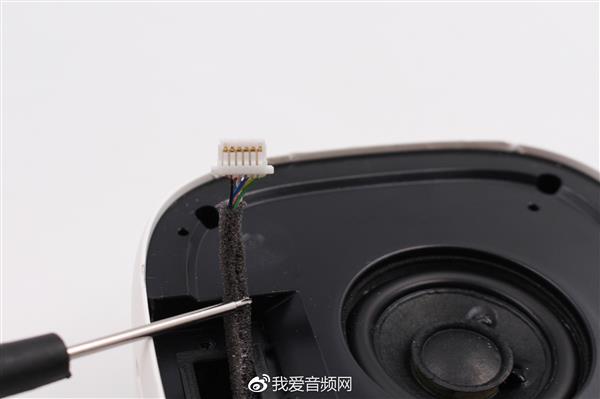

拆下供电接口的小PCB板子,可以看到线缆的连接方式并不是焊接,而是采用卡扣式的连接端子固定。连接线缆一共有绿、黄、蓝、白、黑、红六种颜色。

三大热门迷你智能音箱拆解对比:全都想要

卡扣式连接端子拆解、装配起来都非常方便。

三大热门迷你智能音箱拆解对比:全都想要

端子公头细节,里面是6Pin全铜质针脚。

三大热门迷你智能音箱拆解对比:全都想要

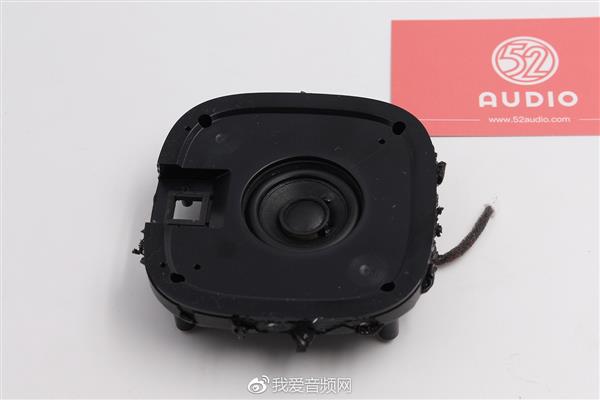

拆掉四角的下沉螺钉之后,可以沿边缘撬起扬声器模块。?

三大热门迷你智能音箱拆解对比:全都想要

扬声器同样通过端子与主板连接。

三大热门迷你智能音箱拆解对比:全都想要

拆掉扬声器连接端子。

三大热门迷你智能音箱拆解对比:全都想要

扬声器正面。

三大热门迷你智能音箱拆解对比:全都想要

扬声器背面印有JC015-1304-04,功率2W,阻值4Ω。由于扬声器与外壳之间除了螺钉固定之外,还打了胶水固定,这里就不继续拆解了,接着看下面的控制电路部分。

三大热门迷你智能音箱拆解对比:全都想要

拆掉四颗固定螺钉,发现金属面板后面贴有一小块浅蓝色导热垫,用于CPU散热。

三大热门迷你智能音箱拆解对比:全都想要

螺钉全部拆除之后,用手指从里面往外轻轻一推就能将正面面板打开。结构上可见采用的是汉堡包设计风格,中间桶状,两端扣合。

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini的技术核心就全部集中在这一块黑色的PCB板子上了。不过想要看到完整的PCB板子,还要继续拆卸四颗螺钉。

三大热门迷你智能音箱拆解对比:全都想要

终于可以看到PCB板子的全部容貌了,仅我爱音频网名片大小的PCB实现了如此多的功能。

三大热门迷你智能音箱拆解对比:全都想要

PCB板正面,正中心白色的是贴片式状态指示灯,靠外一点四颗红色的是功能按键,分别对应音量加减、下一曲以及唤醒按键。最外围四颗黑色的是拾音麦克风,左上角的两个触点为蓝牙天线。

三大热门迷你智能音箱拆解对比:全都想要

麦克风为贴片式,外围由一个硅胶套包裹。

三大热门迷你智能音箱拆解对比:全都想要

正面贴了一层散热贴纸,下面附着数颗贴片元件,板子上印有“MI”标志,以及内部编号LSAM022F1-1。?

三大热门迷你智能音箱拆解对比:全都想要

存储方面,采用的是东芝1Gb的EEPROM芯片。

三大热门迷你智能音箱拆解对比:全都想要

东芝TC58BVG0S3HTA00详细规格参数。?

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini采用全志R16处理器,处理器内置4核A7,双核Mali400GPU,支持双通道DDR3和DDR3L内存,内建8bit闪存控制器,支持SLC/MLC/TLC闪存。音频方面R16集成HiFi级的音频解码,集成两路模拟麦克风输入。

三大热门迷你智能音箱拆解对比:全都想要

全志R16处理器基本规格。

三大热门迷你智能音箱拆解对比:全都想要

全志R16处理器芯片框图。

三大热门迷你智能音箱拆解对比:全都想要

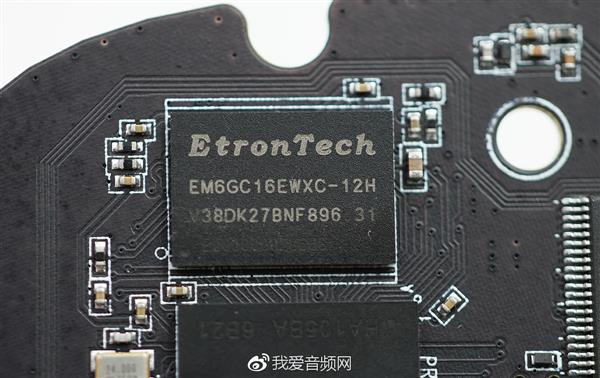

EtronTech钰创的DDR3内存,1Gb,DDR3-1600。

三大热门迷你智能音箱拆解对比:全都想要

EtronTech钰创EM6GC16EWXC详细规格。

三大热门迷你智能音箱拆解对比:全都想要

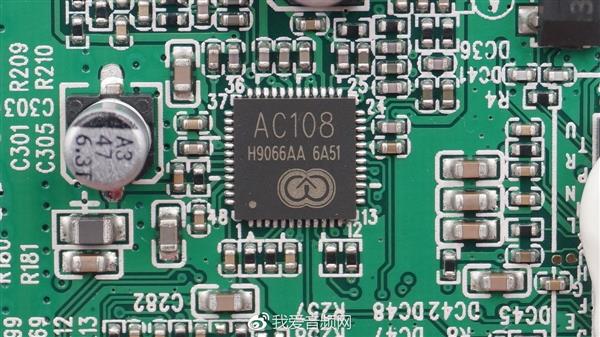

芯智汇出品的AC108多麦克风阵列电路,它支持4路麦克风输入,并将模拟音频信号转换成数字信号输出给处理器,小爱音箱mini一共使用了两颗AC108。

三大热门迷你智能音箱拆解对比:全都想要

芯智汇AC108详细规格参数。

三大热门迷你智能音箱拆解对比:全都想要

芯智汇AXP223是一款高度集成的电源系统管理芯片,针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用,提供简单易用而又可以灵活配置的完整电源解决方案,充分满足多核应用处理器系统对于电源相对复杂而精确控制的要求。

三大热门迷你智能音箱拆解对比:全都想要

小爱mini采用了一颗来自功放芯片,来自上海艾为电子有限公司,型号为AW87318。

三大热门迷你智能音箱拆解对比:全都想要

这颗没有丝印的CSP封装芯片,就是小爱音箱mini与外界连接的重要枢纽,它负责WiFi和蓝牙连接,左上角则是PCB天线。?

三大热门迷你智能音箱拆解对比:全都想要

TI的TLV62565,1.5A开关降压。输入电压范围2.7V-5.5V,1.5MHz开关频率,具有针对轻载效率的省电模式,静态电流只有50μA,效率高达95%,输出电压可调。

三大热门迷你智能音箱拆解对比:全都想要

TI TLV62565详细规格参数。?

三大热门迷你智能音箱拆解对比:全都想要

小爱音箱mini拆解全家福。

2、叮咚TOP智能音箱拆解

三大热门迷你智能音箱拆解对比:全都想要

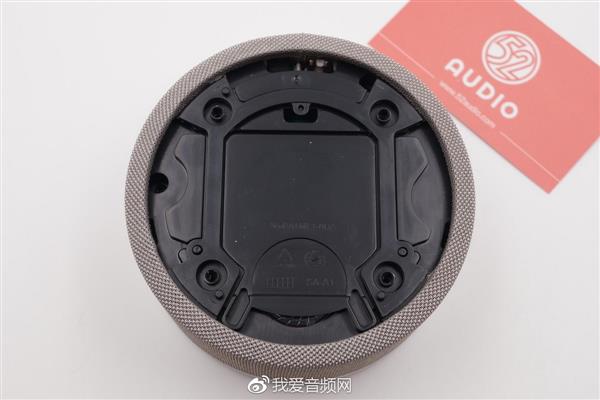

拆掉四颗固定螺钉和底部白色盖板。

三大热门迷你智能音箱拆解对比:全都想要

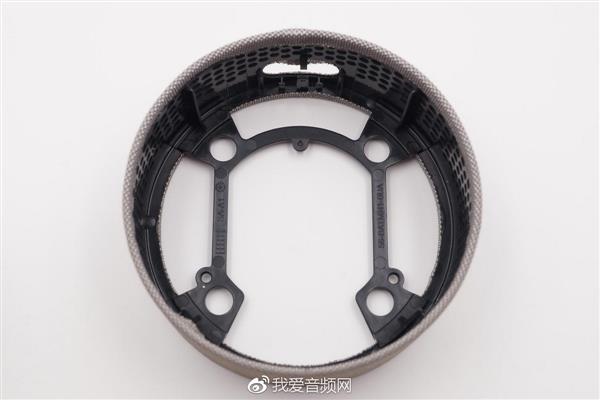

侧面网布框架部分。

三大热门迷你智能音箱拆解对比:全都想要

用于固定充电接口及Line out接口的塑料支架,采用卡扣装配方式。

三大热门迷你智能音箱拆解对比:全都想要

叮咚TOP内部主体架构,这里可以看到内部使用了上、中、下三块PCB板(其实是四块),并且在板与板之间空隙比较大,这对散热来说有很大的好处。

三大热门迷你智能音箱拆解对比:全都想要

最下一层的PCB板(上图右)上的电子元器件分布比较密集,板面有一小块铝合金散热片。

三大热门迷你智能音箱拆解对比:全都想要

拆掉中间PCB板,最顶部的触控面板部分还有数颗螺钉固定。

三大热门迷你智能音箱拆解对比:全都想要

触控面板中间的圆形PCB板很干净,仅设置了一颗按键,通过排线与其他部分通讯。

三大热门迷你智能音箱拆解对比:全都想要

最后一块是环装的PCB板,这款板子上的元件比较多,比如RGB LED阵列、触控板等等。

三大热门迷你智能音箱拆解对比:全都想要

顶盖上的柔光板。

三大热门迷你智能音箱拆解对比:全都想要

PCB正面特写,外围是贴片式RGB LED阵列,一共使用了21颗,内圈为触控板。

三大热门迷你智能音箱拆解对比:全都想要

PCB板背面有2颗FL3236灯控和一颗触摸IC。

三大热门迷你智能音箱拆解对比:全都想要

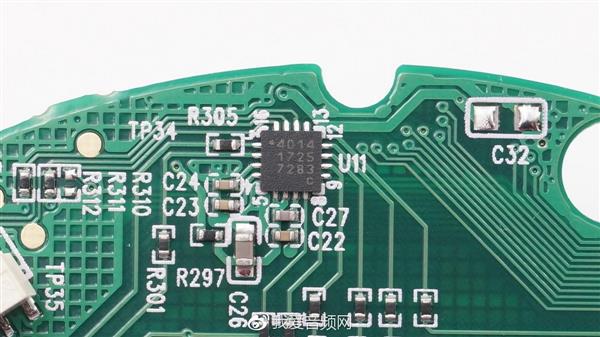

触摸IC特写。

三大热门迷你智能音箱拆解对比:全都想要

FL3236灯控。

三大热门迷你智能音箱拆解对比:全都想要

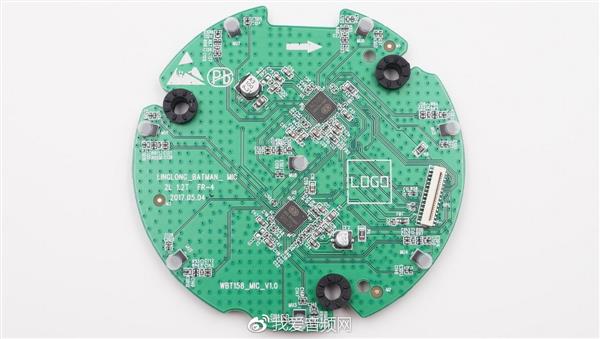

中间一层主要实现拾音功能,采用7+1麦克风矩阵,2颗AXP AC108进行模数转换。

三大热门迷你智能音箱拆解对比:全都想要

背面没有原件。

三大热门迷你智能音箱拆解对比:全都想要

麦克风特写。

三大热门迷你智能音箱拆解对比:全都想要

底层电路板元件很多,一条被泡沫包裹着的是WiFi馈线。

三大热门迷你智能音箱拆解对比:全都想要

拆掉电路板,下面是一个小扬声器。

三大热门迷你智能音箱拆解对比:全都想要

拆开共振腔。

三大热门迷你智能音箱拆解对比:全都想要

扬声器特写,采用弹片与电路板连接。

三大热门迷你智能音箱拆解对比:全都想要

扬声器规格8Ω 1.5W,采用触点连接信号电路。

三大热门迷你智能音箱拆解对比:全都想要

底层PCB板正面一览。

三大热门迷你智能音箱拆解对比:全都想要

底层PCB板反面一览。

三大热门迷你智能音箱拆解对比:全都想要

叮咚自家logo的芯片。

三大热门迷你智能音箱拆解对比:全都想要

处理器被散热片覆盖着,相比此前拆解的智能音箱,散热片小了很多。

三大热门迷你智能音箱拆解对比:全都想要

取下散热片,处理器和内存露出真身。

三大热门迷你智能音箱拆解对比:全都想要

全志R16处理器,处理器内置4核A7,双核Mali400GPU,支持双通道DDR3和DDR3L内存,内建8bit闪存控制器,支持SLC/MLC/TLC闪存。音频方面R16集成HiFi级的音频解码,集成两路模拟麦克风输入。在我爱音频网的拆解中,这款处理器同样被小米小爱音箱mini采用。

三大热门迷你智能音箱拆解对比:全都想要

三大热门迷你智能音箱拆解对比:全都想要

三大热门迷你智能音箱拆解对比:全都想要

AXP223 PMU 为音箱上设备供电。AXP223是一款高度集成的电源系统管理芯片,针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用,提供简单易用而又可以灵活配置的完整电源解决方案,充分满足多核应用处理器系统对于电源相对复杂而精确控制的要求。

三大热门迷你智能音箱拆解对比:全都想要

深圳芯智汇出品的AC108多麦克风阵列电路,它支持4路麦克风输入,并将模拟音频信号转换成数字信号输出给处理器。

三大热门迷你智能音箱拆解对比:全都想要

芯智汇AC108详细资料。

三大热门迷你智能音箱拆解对比:全都想要

WiFi芯片模组,正基AMPAK,WiFi+BT4.2模块,该模块符合802.11b/g/n标准。

三大热门迷你智能音箱拆解对比:全都想要

东芝的EMMC存储器,4GB内存容量。

三大热门迷你智能音箱拆解对比:全都想要

TI的TLV320DAC3100数字功放,内置解码器。

三大热门迷你智能音箱拆解对比:全都想要

TI TLV320DAC3100详细规格参数。

三大热门迷你智能音箱拆解对比:全都想要

Lattice半导体的CPLD复杂可编程逻辑器件:LCMXD2-256HC-4SG32C。

三大热门迷你智能音箱拆解对比:全都想要

一路降压供电。

三大热门迷你智能音箱拆解对比:全都想要

海力士 H5TQ4G63CFR,4Gb DDR3内存。海力士的产品在Yeelight语音助手上见到过。

三大热门迷你智能音箱拆解对比:全都想要

海力士 H5TQ4G63CFR详细资料。

三大热门迷你智能音箱拆解对比:全都想要

叮咚TOP智能音箱全部配件一览。

3、天猫精灵曲奇(M1)拆解

三大热门迷你智能音箱拆解对比:全都想要

首先由下而上拆除网布。

三大热门迷你智能音箱拆解对比:全都想要

网布里面还有一个网状的PC材质内衬,便于扬声器声音的扩散。PC材质内衬上印着内部编号TL-CS-A1。


三大热门迷你智能音箱拆解对比:全都想要

拆开底部盖子,就直接能看到一块PCB版,PCB板没有额外螺钉固定,而是直接通过总装螺钉的孔位固定,节约成本。


三大热门迷你智能音箱拆解对比:全都想要

拆开排线之后,便可直接将操控面板拆下来。


三大热门迷你智能音箱拆解对比:全都想要

拆下扬声器模块,扬声器线包裹了泡沫材料,防止发出噪声。

三大热门迷你智能音箱拆解对比:全都想要

扬声器侧面有一个低音辐射器。

三大热门迷你智能音箱拆解对比:全都想要

扬声器模块由喇叭和腔室两部分组成。

三大热门迷你智能音箱拆解对比:全都想要

喇叭背后标有参数,扬声器功率3W/4Ω。

三大热门迷你智能音箱拆解对比:全都想要

靠近底部的PCB板同样被掏了很大一个孔,正面是一些比较大个的元件,有一路数字功放,一颗灯控和一路降压。PCB板外围有一圈贴片式LED灯,一共12颗。

三大热门迷你智能音箱拆解对比:全都想要

PCB板背面比较干净。只有一个插座,用于给上面的主控板供电和音频信号和灯控信号的传输。

三大热门迷你智能音箱拆解对比:全都想要

TI的TPS562208同步降压转换器,SOT23封装,4.5-17V输入电压,最大输出电流2A,固定580kHz开关频率。

三大热门迷你智能音箱拆解对比:全都想要

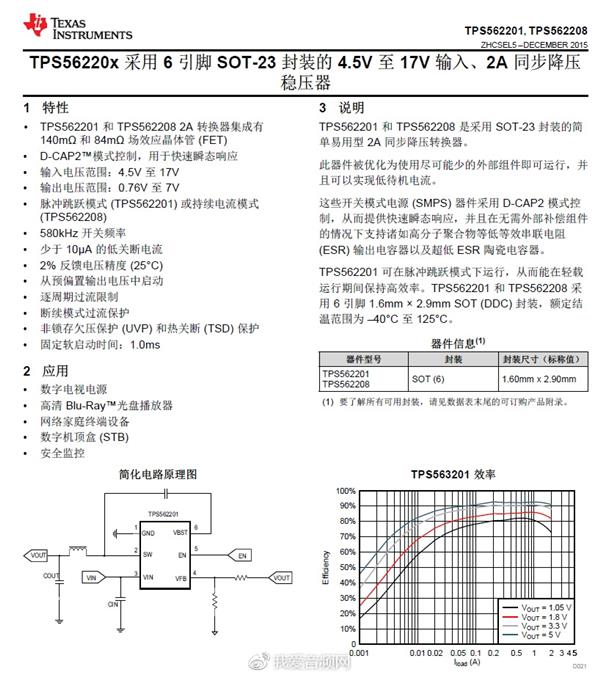

TI TPS562208详细资料。

三大热门迷你智能音箱拆解对比:全都想要

FL3236 灯控IC,一圈12个七彩LED由它控制。

三大热门迷你智能音箱拆解对比:全都想要

TI的TAS5733L数字功放,数字输入音频放大器,支持I2S输入,输出功率10W。

三大热门迷你智能音箱拆解对比:全都想要

TI TAS5733L功放芯片资料。

三大热门迷你智能音箱拆解对比:全都想要

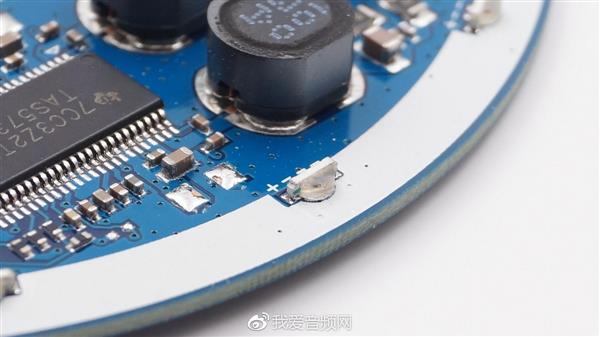

七彩LED特写。

三大热门迷你智能音箱拆解对比:全都想要

输入两颗电容滤波。

三大热门迷你智能音箱拆解对比:全都想要

TAS5733L输出滤波电感。

三大热门迷你智能音箱拆解对比:全都想要

另外一块PCB板通过螺钉固定在控制面板上,并且加装了很大一款金属散热片。

三大热门迷你智能音箱拆解对比:全都想要

主板正面由一片铝片为处理器散热降温,铝片对应位置贴了导热贴,加强散热性能。

三大热门迷你智能音箱拆解对比:全都想要

PCB板正面除了三颗贴片式操控按键之外,四颗麦克风对应四边开孔。同样贴了导热贴,帮助PCB板散热。

三大热门迷你智能音箱拆解对比:全都想要

下方排线接到底板上,获取供电和输出音频信号。左侧偏上是WiFi天线,用来与云端连接。

三大热门迷你智能音箱拆解对比:全都想要

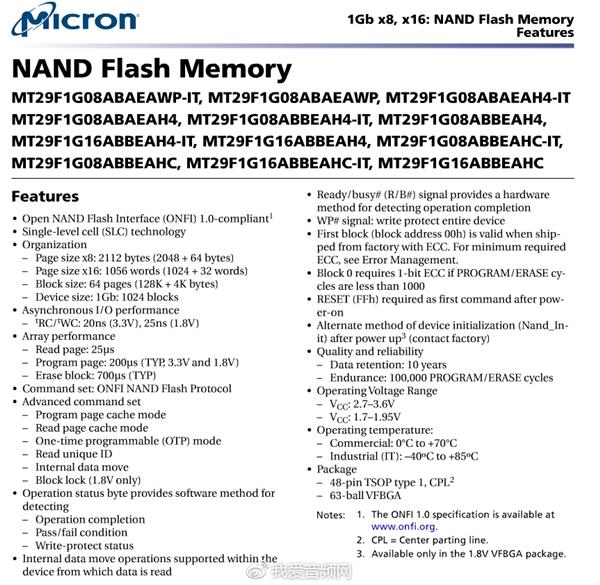

Micron镁光闪存,用于存储固件信息。MT29F1G08ABAEA,128MB容量,8bit,SLC。

三大热门迷你智能音箱拆解对比:全都想要


三大热门迷你智能音箱拆解对比:全都想要

TI TLV320ADC3101 ADC,将麦克风输出的模拟信号转换成数字信号送到处理器进行处理。

三大热门迷你智能音箱拆解对比:全都想要

TI TLV320ADC3101详细资料。

三大热门迷你智能音箱拆解对比:全都想要

致新科技G2156,4路同步整流降压转换器。其提供一路3A输出,三路1A输出,1MHz开关频率,可调节的软启动,PG信号输出,逐周期电流限制,过热和过载保护。

三大热门迷你智能音箱拆解对比:全都想要

致新G2156采用TQFN4*4封装,在天猫精灵中为联发科技处理器供电。

三大热门迷你智能音箱拆解对比:全都想要

TI TLV62568DBV,SOT23封装的1A同步降压转换器。

三大热门迷你智能音箱拆解对比:全都想要

TI TLV62568DBV详细资料。

三大热门迷你智能音箱拆解对比:全都想要

硅胶套下的麦克风。

三大热门迷你智能音箱拆解对比:全都想要

联发科技MT8516应用处理平台,主要用于音频与麦克风的处理,它支持Google Cast和联发科技的PowerAQ。MT8516集成了4核64位A35核心,1.3G主频,支持多种内存应对不同成本需求。MT8516还集成了2.4GWiFi和蓝牙,简化了设计和上市时间。可以设计出更小更高效的产品。

三大热门迷你智能音箱拆解对比:全都想要

联发科技MT8516参数。

三、拆解总结

可以得到下面这样表格汇总:

三大热门迷你智能音箱拆解对比:全都想要

1、体验方面,三款产品分别代表不同的生态,小爱mini自然就是搭载了自家的小爱同学,叮咚TOP则内置京东与科大讯飞联合推出的叮咚TOP语音助手,而天猫精灵曲奇则采用自家阿里人工智能实验室研发的ALIGenie。三家语音服务可以说是各有特色,用户可以根据自己的喜好和需求自行选择。

2、在处理器方面,只有天猫精灵曲奇采用了联发科的方案,特点在于内部集成WiFi和蓝牙模块,有利于节省主板空间和开发成本。而且不仅是天猫精灵曲奇这一款,包括X1以及最新发布的方糖,都采用了联发科MT8516方案,对同系产品来说,同样可以缩短产品开发周期。另外小米小爱同学mini和京东叮咚TOP都采用了全志R16芯片,这颗芯片你的特点在于内部集成HiFi功放芯片,同样也可省去一些开发成本。

3、三款产品的拾音麦克风分别采用了三种不同的方案,其中小爱mini和天猫精灵曲奇采用了4麦克风矩阵,叮咚TOP采用7+1麦克风矩阵,但是收音效果都是一样的,均为5米有效收音范围。

4、扬声器方面,小爱mini采用的是一颗2W4Ω的喇叭,叮咚TOP采用的是一颗1.5W8Ω的喇叭,天猫精灵曲奇采用的是一颗3W4Ω的喇叭。

5、功放芯片部分,小爱mini采用的是由上海艾为电子技术股份有限公司提供的技术支持,芯片为AW87318CSR,叮咚TOP采用了TI TLV320DAC3100,内置解码器,天猫精灵曲奇采用TI TAS5733L数字功放,支持I2S输入,输出功率10W。
