钰泰发布全集成驱无线充电动器：一颗顶六颗

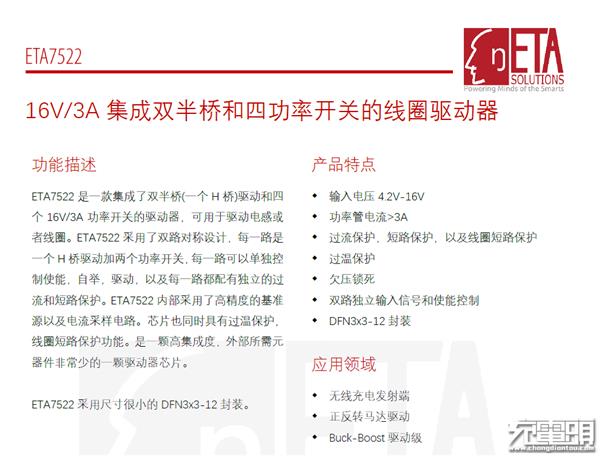

随着现在无线充电器的火爆，无线充市场进入井喷，传统无线充的线圈驱动需要2颗MOS驱动和4颗MOS来做，占板面积很大。钰泰科技针对这个问题推出了ETA7522集成双半桥驱动器和四颗MOS的驱动器。

钰泰ETA7522内部采用高精度的基准和电流采样电路，同时还具有过热保护和短路保护功能。

对称设计，两路相同的H桥驱动器加两颗MOS，每一路可以单独控制使能，自举和驱动，和独立的过流保护短路保护功能。

输入电压范围为4.2-16V，最高耐压达30V，有效防止过电压应力导致器件失效。输出电流＞3A，符合日常产品需求。

以上是钰泰ETA7522无线充电应用电路图，只需要输入驱动信号即可，信号电平无缝与数字电路对接，免去了驱动器与MOS的匹配，真正做到一颗顶六颗。

同时得益于其驱动器与内置MOS的良好匹配，钰泰ETA7522不需要进行软件死区调节。一颗芯片解决完整的无线充电的驱动问题。

看到这里，大家一定会好奇，这么好的一颗料要多少钱，我的产品能不能用得起？

钰泰ETA7522仅需1元，即可取代两颗MOS驱动和四颗MOS以及对应的外围元件。

钰泰ETA7522使用DFN3*3封装，仅相当于一颗MOS管的大小，大大的减小了占板面积节省空间。方便做多线圈方案。

上图为没有使用ETA7522的无线充，驱动和MOS管已经是DFN3*3小体积的了，相比传统SO8封装IC的无线充已经很节省面积了，而使用ETA7522，只需要一颗同等大小的芯片即可完成上图六颗芯片以及外围元件的全部功能。

钰泰ETA7522适用于无线充电发射器，单电感同步升降压以及马达驱动。
