真无线降噪:索尼WF-1000X降噪豆拆解

时间:2018-04-30 13:06|来源:我爱音频网|编辑:三哥|点击:

把TWS耳机推向大众视野的苹果AirPods虽然科技感十足,但是它的外观简直就是EarPods剪掉了两根线,像是留下一根柄插在耳朵上,会有一种这里是不是缺根线的感觉。微笑的姨夫推出了索尼WF-1000X真无线降噪耳机,它在常规TWS耳机的基础上多了降噪功能,并且还是“真无线 外观”。下面我爱音频网带领大家来拆解这款真无线降噪耳机,看看它如何在小巧的机身里塞入最多的功能。

一、索尼WF-1000X“降噪豆”开箱


真无线降噪:<a href='https://www.sony.com.cn/' target='_blank'><u>索尼</u></a>WF-1000X降噪豆拆解

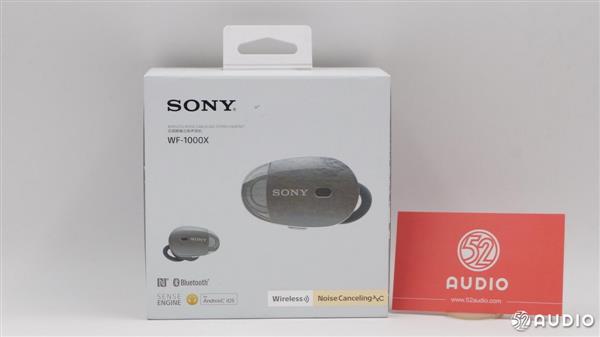

索尼高端耳机的硬纸盒包装,白色底色中间一大一小的一副索尼WF-1000X耳机,似乎是在表明这对耳机是有区分主副耳机的。下面是一些技术参数,左下角有NFC、蓝牙、SENSE ENGINE:一种依托于索尼独家S-Master HX数字放大器的声音个性化技术、以及手机APP控制的图标。右下角表明这款是无线耳机,支持降噪。

真无线降噪:索尼WF-1000X降噪豆拆解

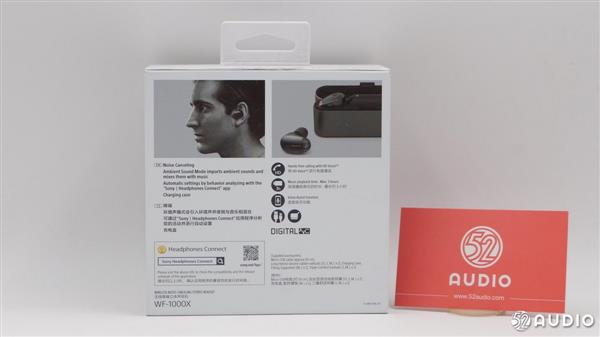

包装背面有一张推荐佩戴方法图示,这样能够获得良好的降噪效果,还可以使用环境声模式。可通过手机的APP“索尼Headphones Connect”应用分析您的活动并进行自动设置。这款索尼WF-1000X可以用HD Voice进行免提通话,最长连续播放音乐时间为约三小时,可以使用手机内的语音助手功能,搭载数字降噪功能等等。

真无线降噪:索尼WF-1000X降噪豆拆解

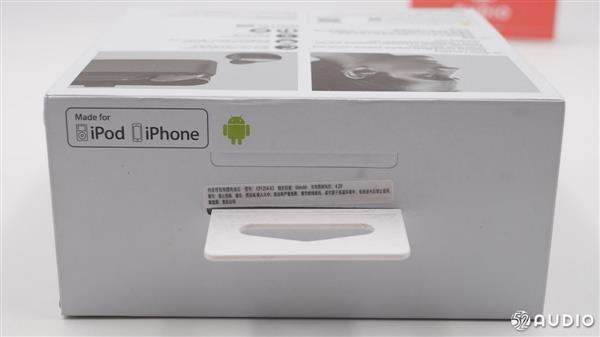

包装盒顶部有MFi认证的标志,这款耳机也兼容Android设备。内置可充电锂电池,容量为60mAh。

真无线降噪:索尼WF-1000X降噪豆拆解

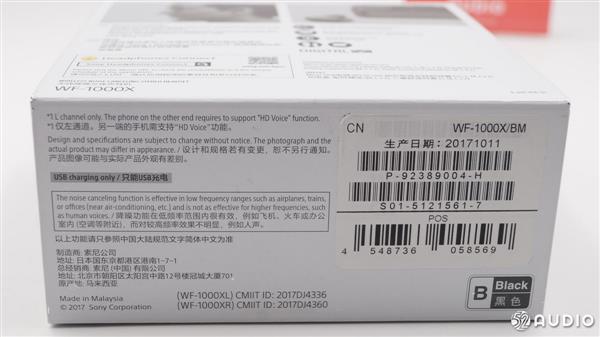

底部为产品包装背面的”HD Voice“通话功能做出注释:仅左通道,并且手机需要支持”HD Voice“功能。这款耳机的制造商为索尼公司,原产地:马来西亚。

真无线降噪:索尼WF-1000X降噪豆拆解

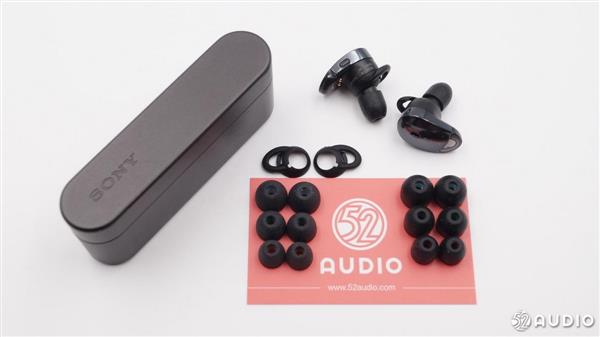

据我爱音频网了解到,这款索尼WF-1000X的配件非常丰富,有一个支持NFC一触连接的耳机充电盒、一副带有硅胶套和耳撑的耳机、一副额外的耳撑、不同尺寸的哥套和Comply套各三副。

真无线降噪:索尼WF-1000X降噪豆拆解

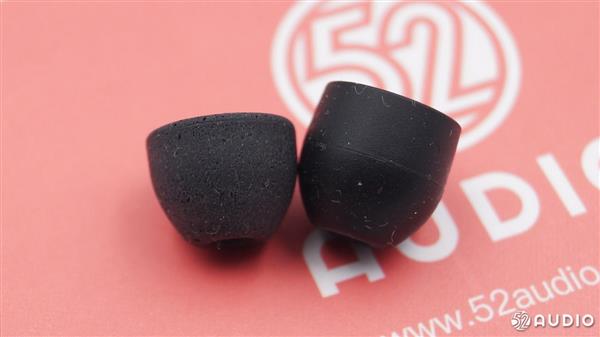

附赠的耳机套,左边为Comply套,右边为哥套。

真无线降噪:索尼WF-1000X降噪豆拆解

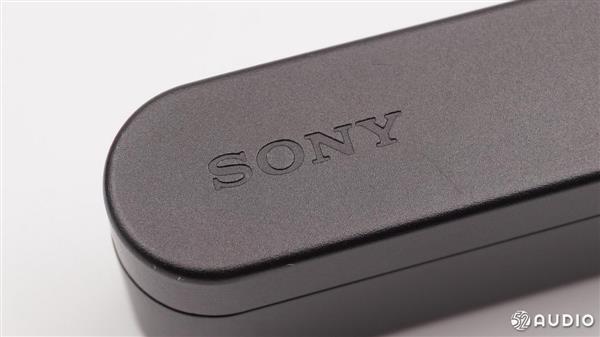

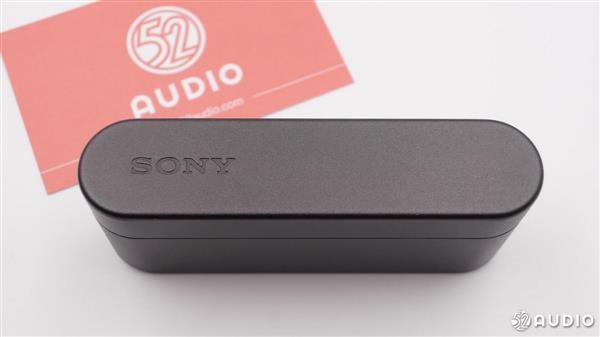

铝合金材质,横截面为椭圆形的耳机充电盒,顶部左侧有冲压成型的“索尼”LOGO。

真无线降噪:索尼WF-1000X降噪豆拆解

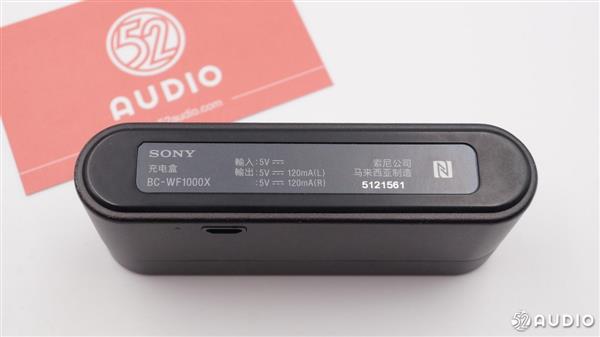

充电收纳盒背面标签标注了输入输出信息。索尼充电盒,型号:BC-WF1000X,输入5V DC,输出5V 120mA(L)、5V 120mA(R),索尼公司,马来西亚制造。最右侧为NFC标志,表明这款充电盒支持NFC一触配对连接。

真无线降噪:索尼WF-1000X降噪豆拆解

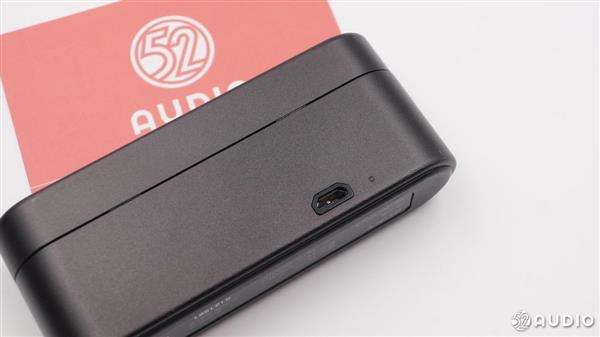

充电盒使用Micro USB充电,充电口附近有充电指示灯。

真无线降噪:索尼WF-1000X降噪豆拆解

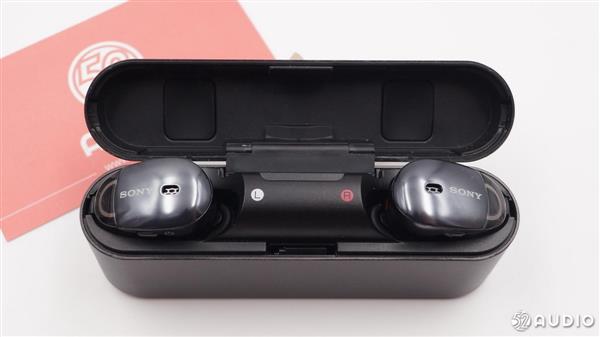

打开电池盒看到耳机光滑的表面,耳机上面很明显的两个金属拾音器孔。

真无线降噪:索尼WF-1000X降噪豆拆解

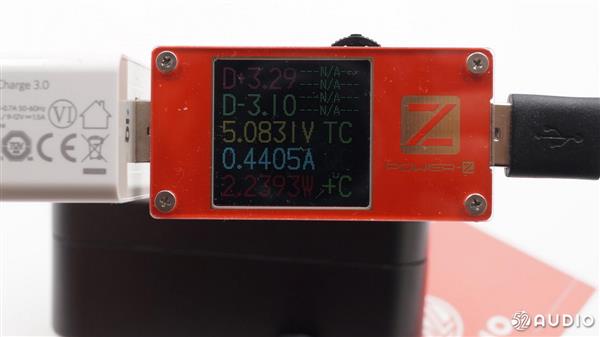

使用ChargerLAB POWER-Z KT001对充电盒进行充电测试,测得电压为5.08V,电流为0.44A。

真无线降噪:索尼WF-1000X降噪豆拆解

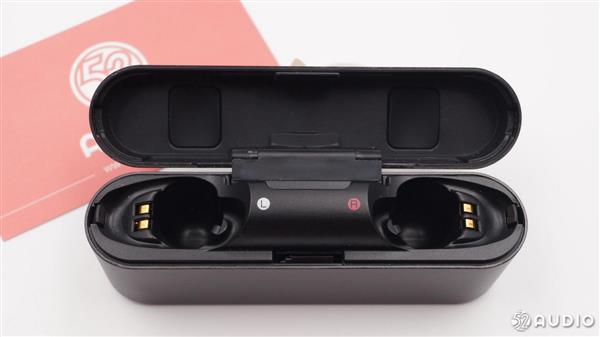

拿出耳机,内部是两对镀金触点。这个充电盒的盖子与舱体的连接部分有两个转轴,打开之后向上轻轻拉盖子可以获得更大的操作空间。

真无线降噪:索尼WF-1000X降噪豆拆解

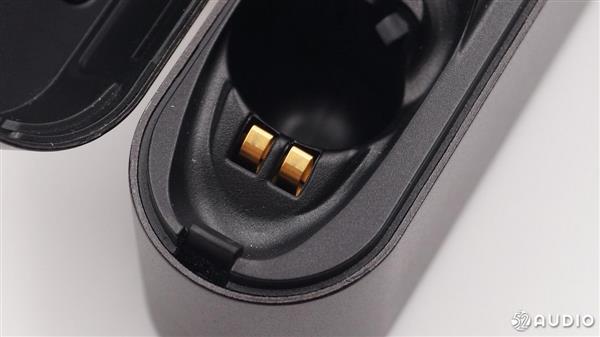

镀金触点特写。

真无线降噪:索尼WF-1000X降噪豆拆解

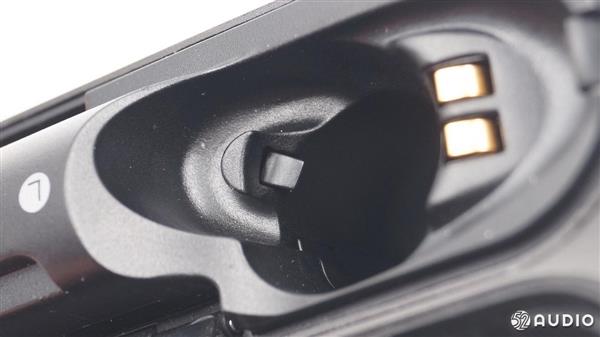

内部卡住耳机的锁舌。

真无线降噪:索尼WF-1000X降噪豆拆解

信仰LOGO特写。

二、索尼WF-1000X“降噪豆”拆解

真无线降噪:索尼WF-1000X降噪豆拆解

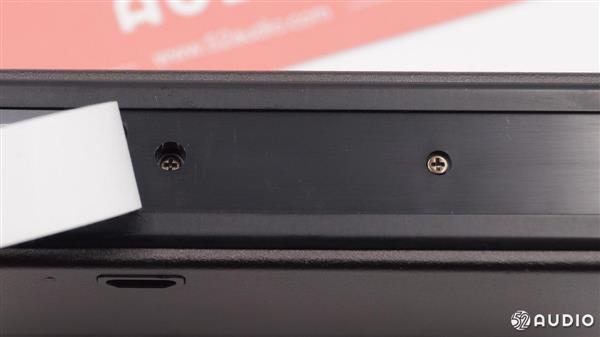

标签底部两颗螺丝,拧下螺丝打开后盖。

真无线降噪:索尼WF-1000X降噪豆拆解

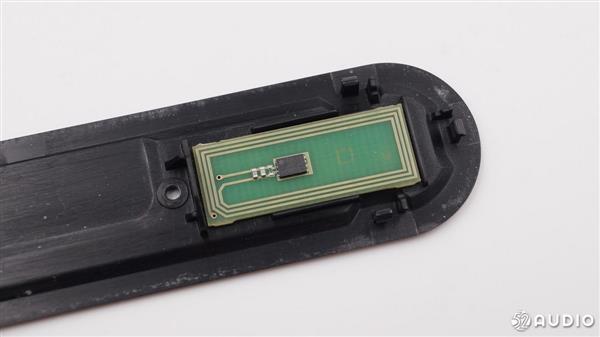

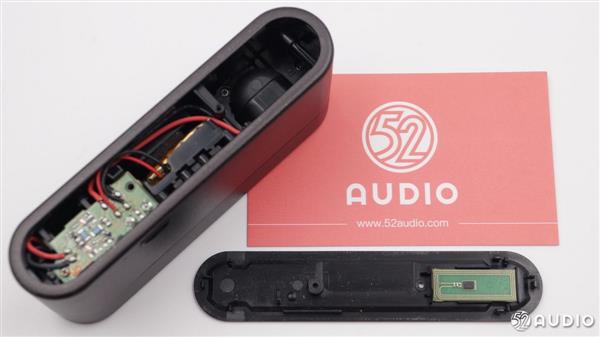

后盖内部NFC标志的部位贴了一片NFC贴片。

真无线降噪:索尼WF-1000X降噪豆拆解

NFC线圈特写。

真无线降噪:索尼WF-1000X降噪豆拆解

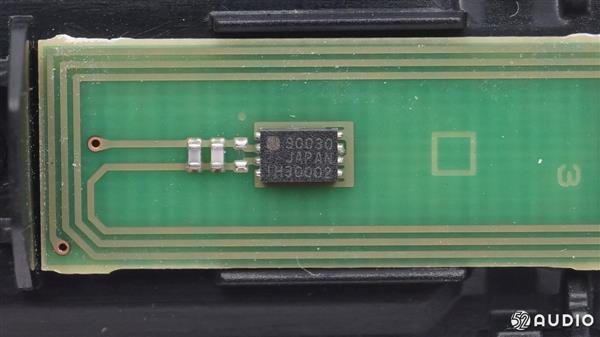

NFC芯片特写。丝印”90030 JAPAN H30002″。

真无线降噪:索尼WF-1000X降噪豆拆解

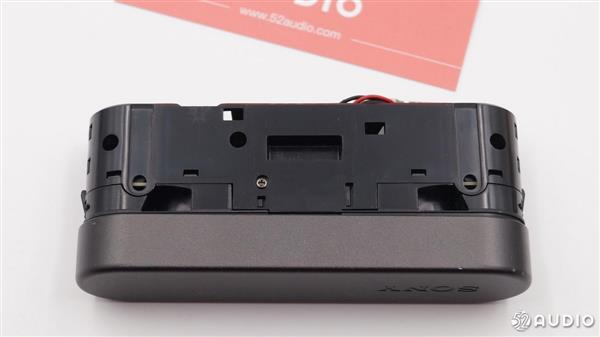

内部焊接导线分别是左右耳机和电池。

真无线降噪:索尼WF-1000X降噪豆拆解

铝合金外套。

真无线降噪:索尼WF-1000X降噪豆拆解

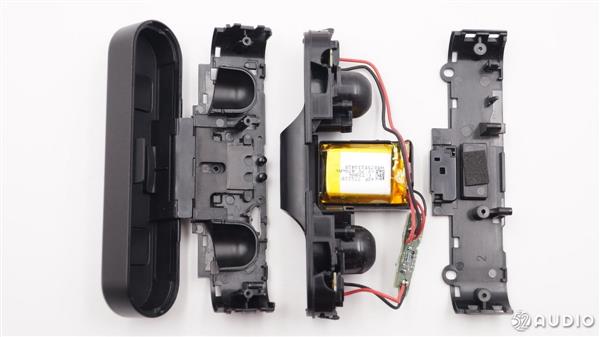

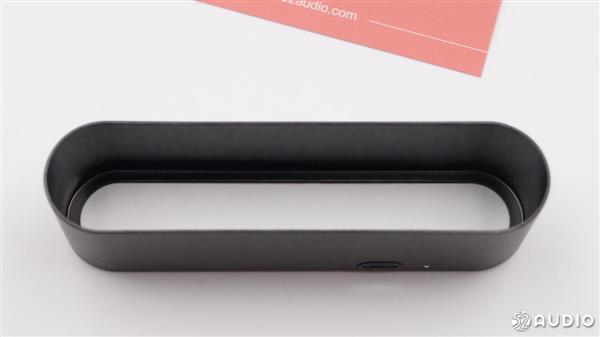

拿下铝合金外套,外壳由几部分组成。

真无线降噪:索尼WF-1000X降噪豆拆解

另外一面也是。

真无线降噪:索尼WF-1000X降噪豆拆解

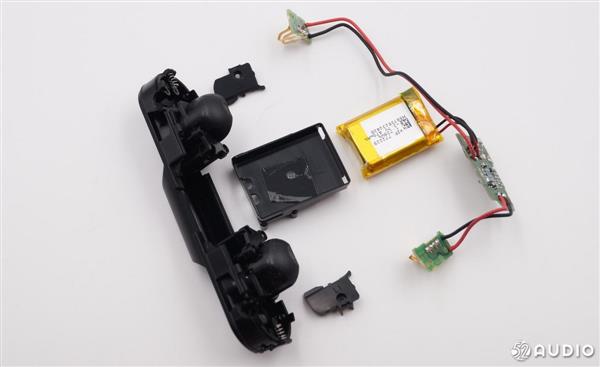

全部拆解,内部一块锂电池为耳机充电。

真无线降噪:索尼WF-1000X降噪豆拆解

全部取出。

真无线降噪:索尼WF-1000X降噪豆拆解

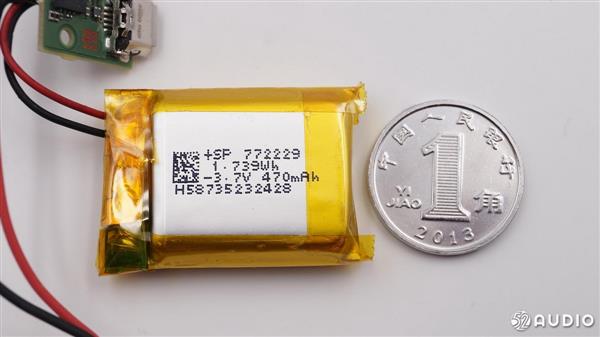

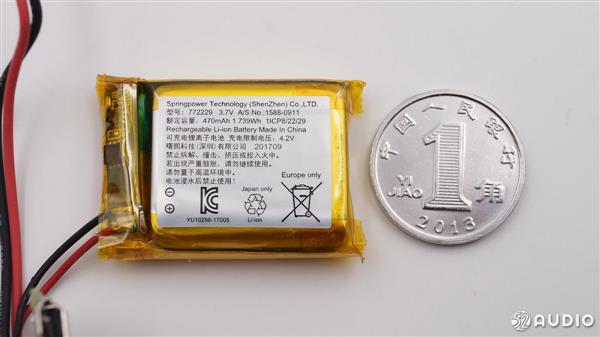

内置锂聚合物电池型号:772229,470mAh。与一角硬币差不多宽。

真无线降噪:索尼WF-1000X降噪豆拆解

深圳曙鹏科技的电池,3.7V 470mAh。

真无线降噪:索尼WF-1000X降噪豆拆解

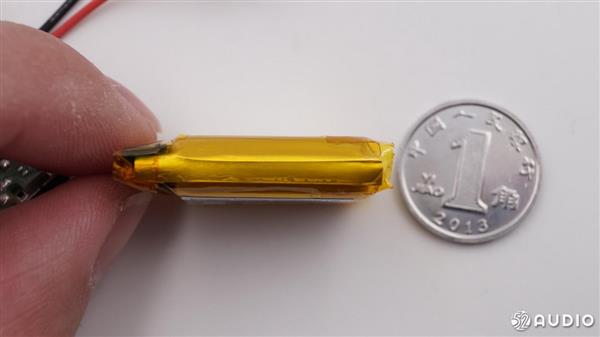

7.7mm厚的电池

真无线降噪:索尼WF-1000X降噪豆拆解

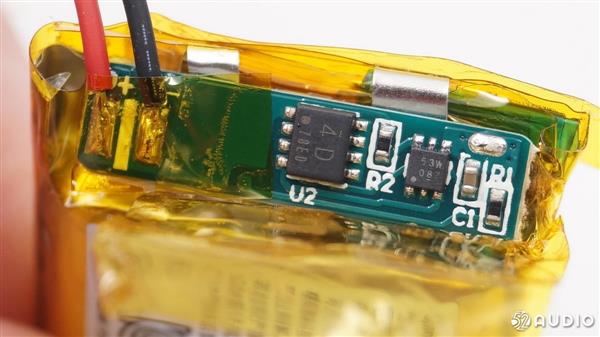

保护板大厂风范,做工精致。

真无线降噪:索尼WF-1000X降噪豆拆解

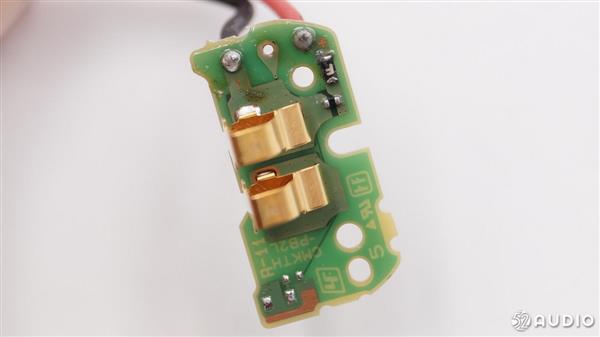

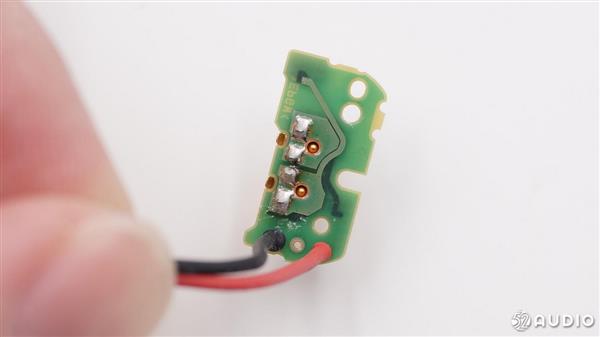

触点板特写。

真无线降噪:索尼WF-1000X降噪豆拆解

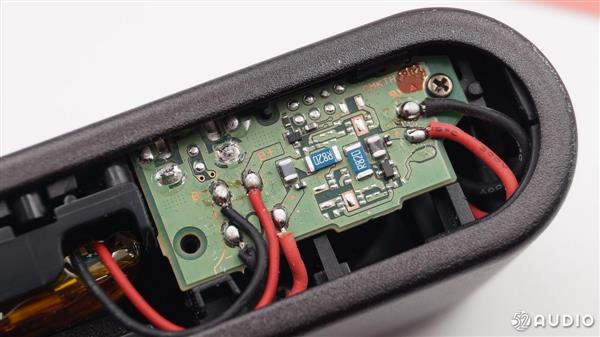

有一颗自恢复保险和电感。

真无线降噪:索尼WF-1000X降噪豆拆解

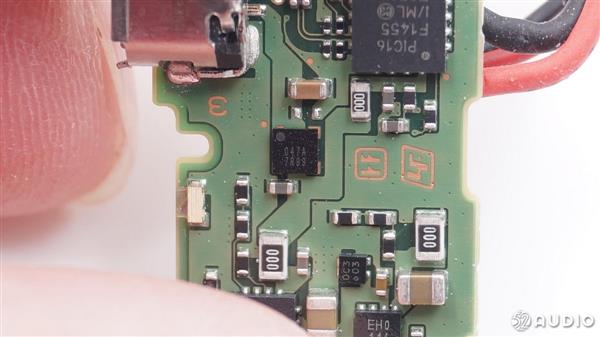

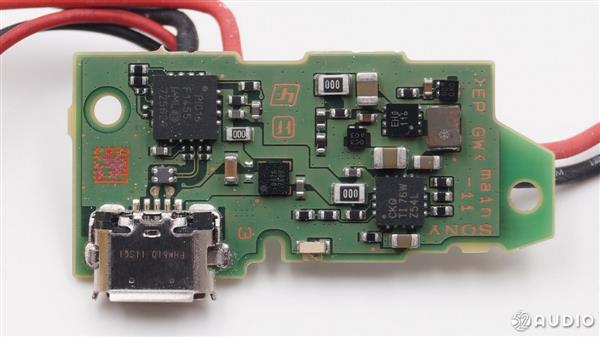

充电板正面,PIC16F1455单片机。

真无线降噪:索尼WF-1000X降噪豆拆解

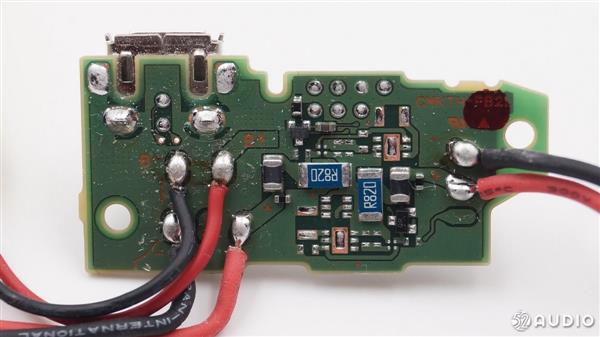

充电板背面,设计的时候还有两路独立的锂电充电,看来是转移到耳机内部了。

真无线降噪:索尼WF-1000X降噪豆拆解

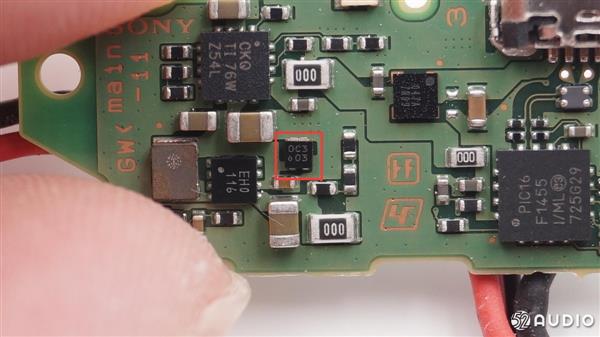

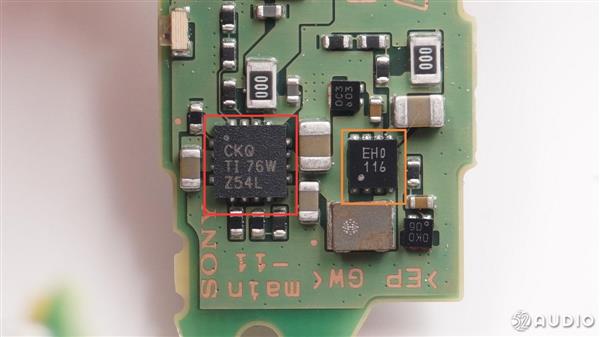

TI BQ24073 路径管理充电IC,这颗芯片输出电压为4.4V,直接输出到耳机。

真无线降噪:索尼WF-1000X降噪豆拆解

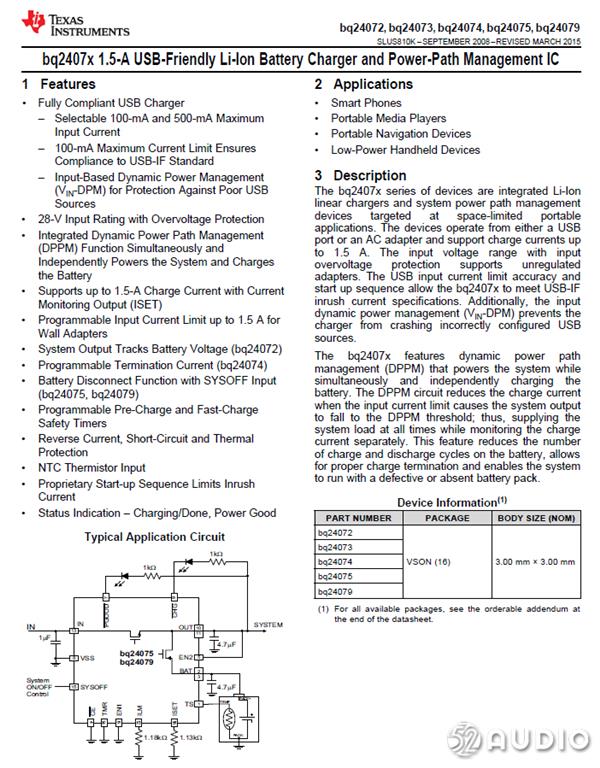

TI BQ24073 详细资料。

真无线降噪:索尼WF-1000X降噪豆拆解

TI BQ24073 详细资料。

真无线降噪:索尼WF-1000X降噪豆拆解

二极管。

真无线降噪:索尼WF-1000X降噪豆拆解

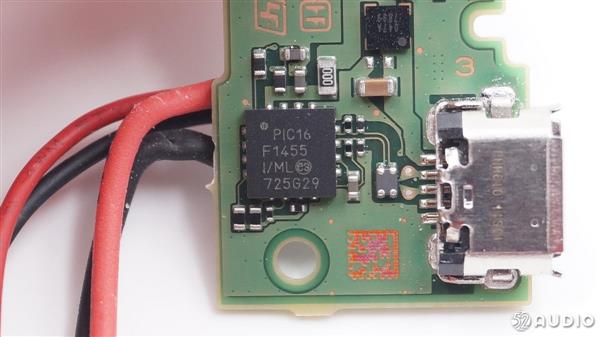

PIC16F1455单片机,8位机,控制USB连接和耳机充电。

真无线降噪:索尼WF-1000X降噪豆拆解

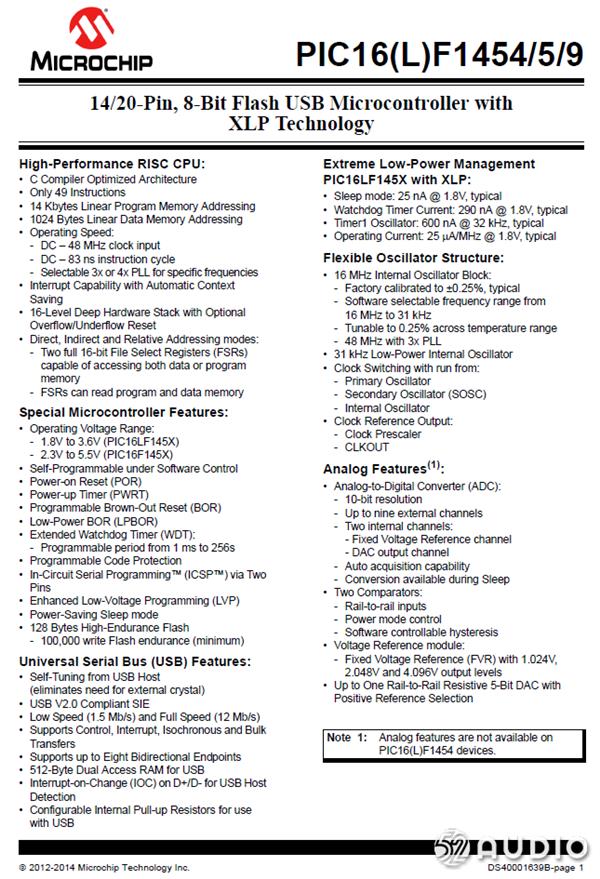

PIC16F1455 详细资料。

真无线降噪:索尼WF-1000X降噪豆拆解

输入的保护芯片。

真无线降噪:索尼WF-1000X降噪豆拆解

USB座子磁吸。

真无线降噪:索尼WF-1000X降噪豆拆解

下面把拆解的毒手伸向耳机。

真无线降噪:索尼WF-1000X降噪豆拆解

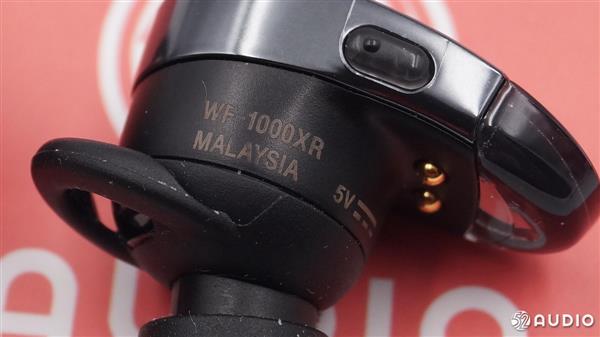

马来西亚制造,输入:5V DC。

真无线降噪:索尼WF-1000X降噪豆拆解

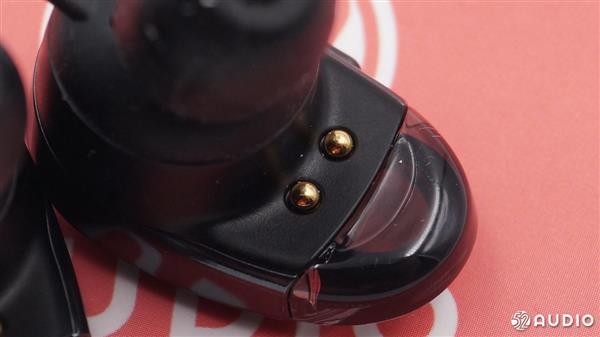

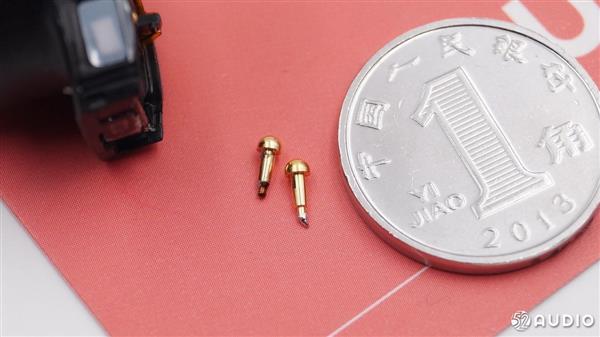

镀金触点特写。

真无线降噪:索尼WF-1000X降噪豆拆解

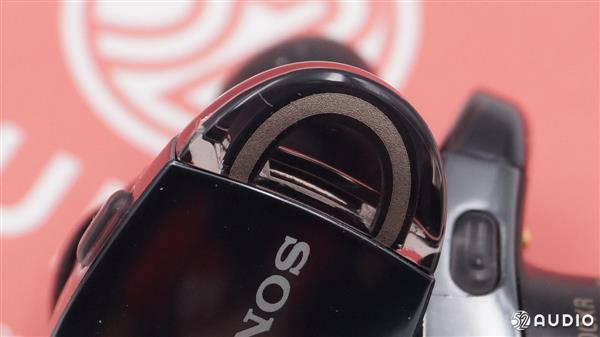

信仰灯和蓝牙天线特写。

真无线降噪:索尼WF-1000X降噪豆拆解

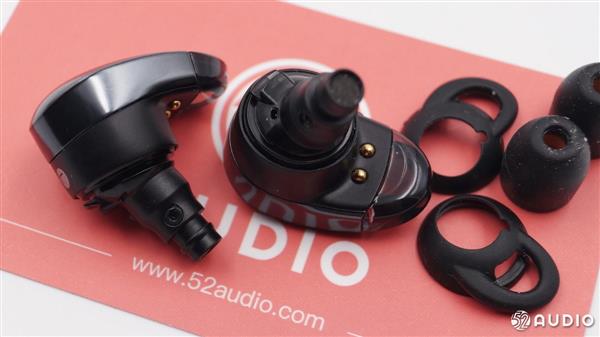

卸下耳机套和耳撑之后的真面目。

真无线降噪:索尼WF-1000X降噪豆拆解

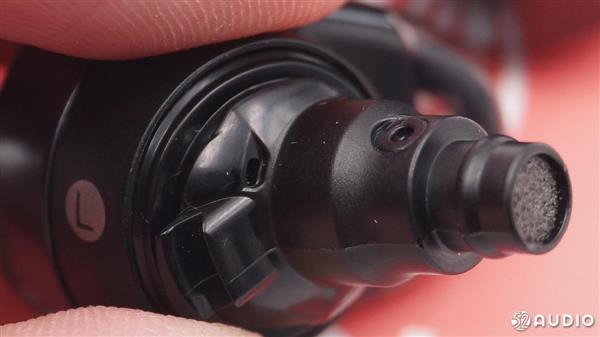

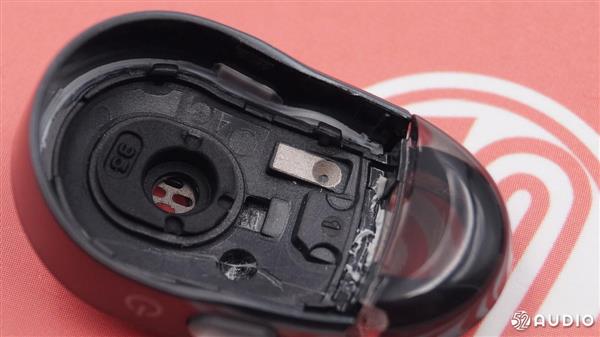

耳机导管有海绵防止污物进入,另一方面可以达到一定程度的校音作用。

真无线降噪:索尼WF-1000X降噪豆拆解

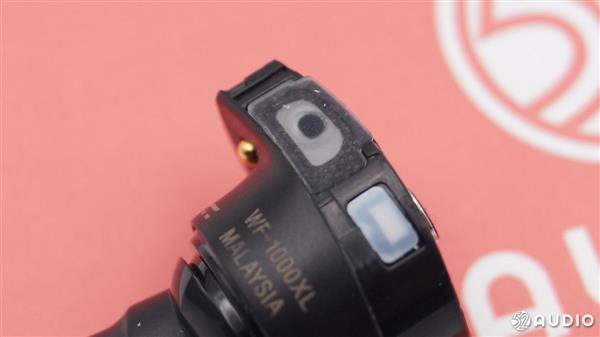

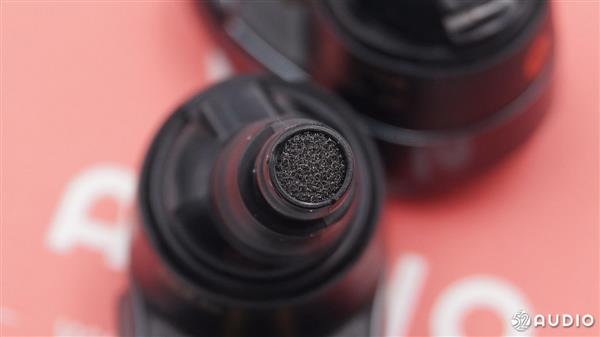

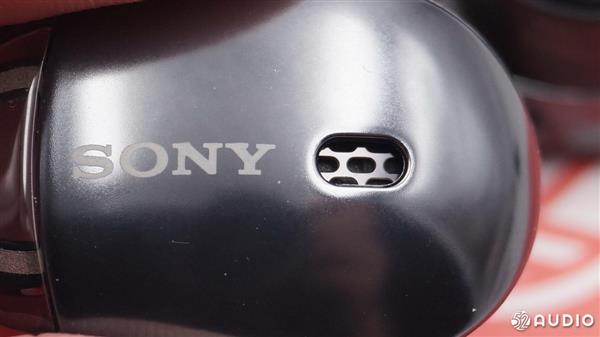

金属拾音器滤网特写。

真无线降噪:索尼WF-1000X降噪豆拆解

耳机导管特写,多段式设计,内藏一个6mm单元。

真无线降噪:索尼WF-1000X降噪豆拆解

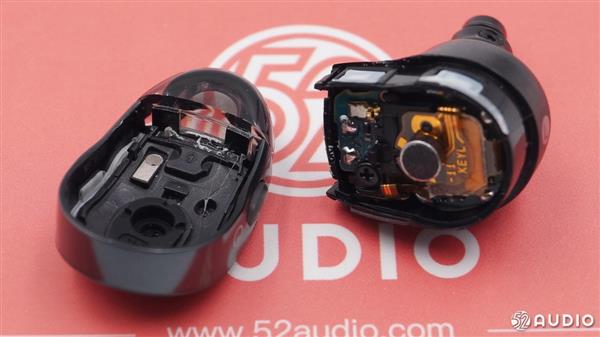

拆开耳机,第一眼就觉得做工很精细。

真无线降噪:索尼WF-1000X降噪豆拆解

面罩内部的蓝牙天线。

真无线降噪:索尼WF-1000X降噪豆拆解

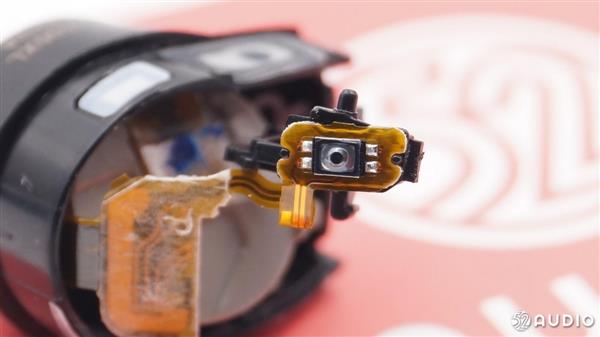

按钮开关。

真无线降噪:索尼WF-1000X降噪豆拆解

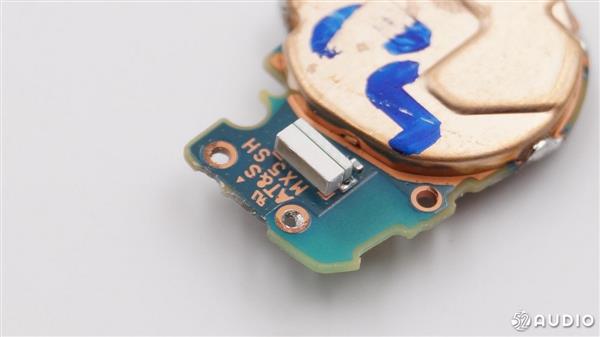

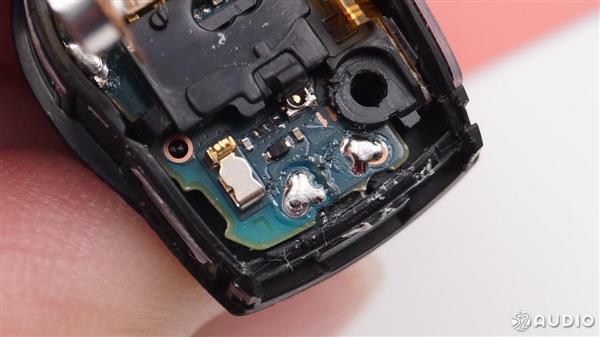

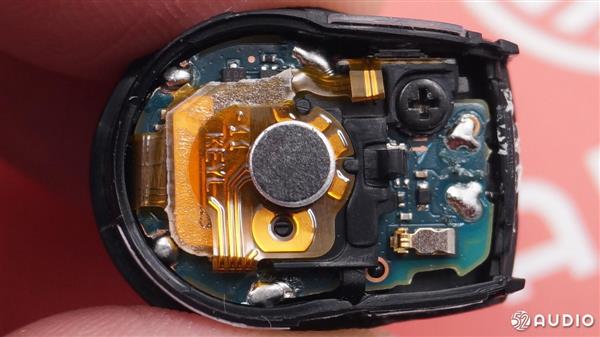

正面特写,FPC上面的电容式拾音器还有蓝牙天线的触点。

真无线降噪:索尼WF-1000X降噪豆拆解

充电触点。

真无线降噪:索尼WF-1000X降噪豆拆解

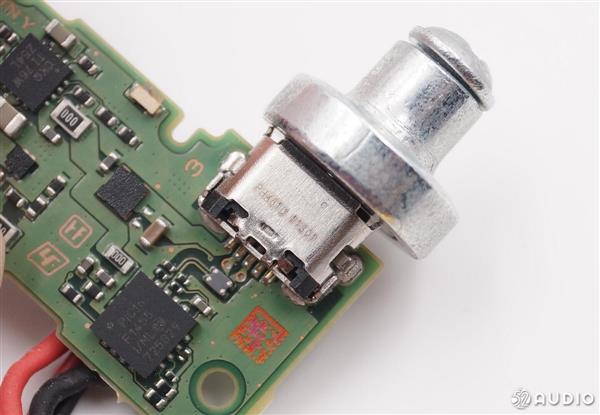

焊下充电触点才能继续拆解。

真无线降噪:索尼WF-1000X降噪豆拆解

FPC通过连接器与电路板相连。

真无线降噪:索尼WF-1000X降噪豆拆解

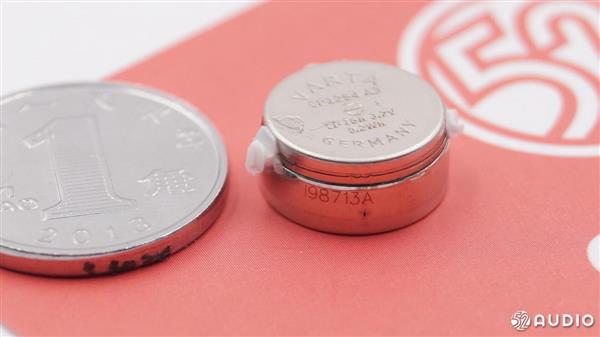

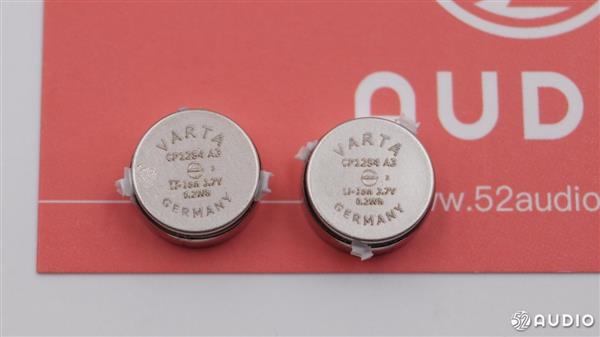

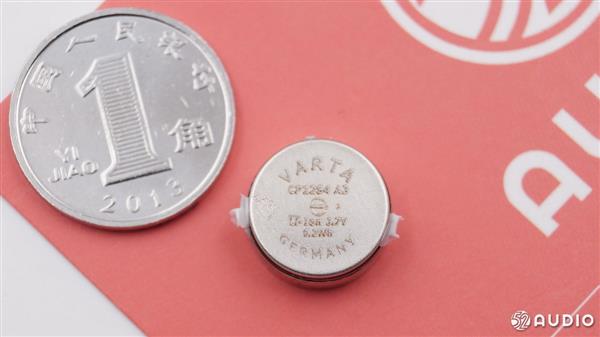

据我爱音频网拆解,索尼WF-1000X的耳机采用德国大厂瓦尔塔锂电池CP1254,具有寿命长的特点。直径12mm,厚度5.4mm,0.2Wh换算下来是54mAh。

真无线降噪:索尼WF-1000X降噪豆拆解

瓦尔塔锂电池CP1254正极特写。

真无线降噪:索尼WF-1000X降噪豆拆解

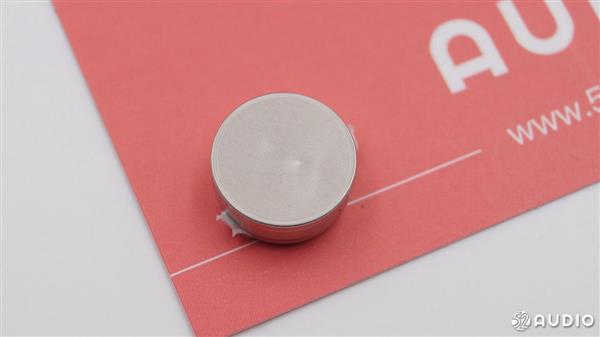

瓦尔塔锂电池CP1254负极。

真无线降噪:索尼WF-1000X降噪豆拆解

两个耳机两颗电池,容量相同。

真无线降噪:索尼WF-1000X降噪豆拆解

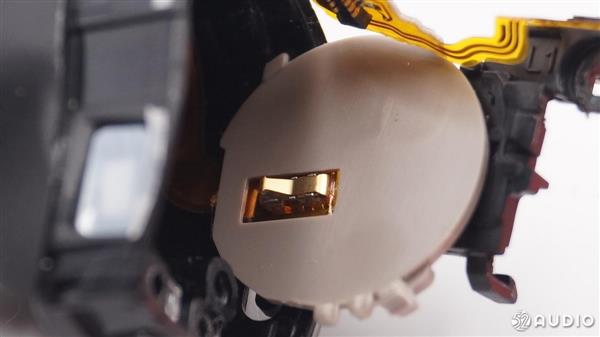

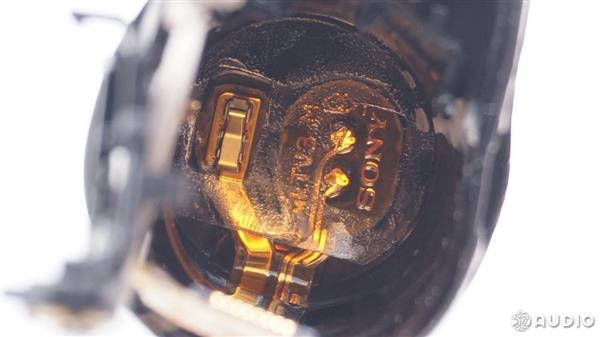

壳体内的纽扣锂电池触点。

真无线降噪:索尼WF-1000X降噪豆拆解

据我爱音频网拆解分析,以上两张图片为壳体内的电池正负极触点,两个焊点是去到耳机扬声器的。

真无线降噪:索尼WF-1000X降噪豆拆解

FPC上面的按键。

真无线降噪:索尼WF-1000X降噪豆拆解

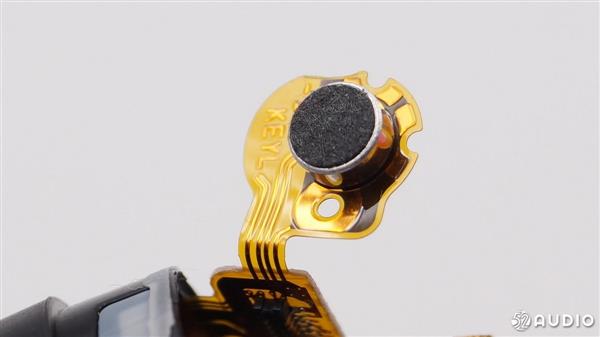

用于通话和降噪的电容式拾音器。

真无线降噪:索尼WF-1000X降噪豆拆解

据我爱音频网分析,正面很显眼的一颗苹果认证IC,用于MFI认证设备。

真无线降噪:索尼WF-1000X降噪豆拆解

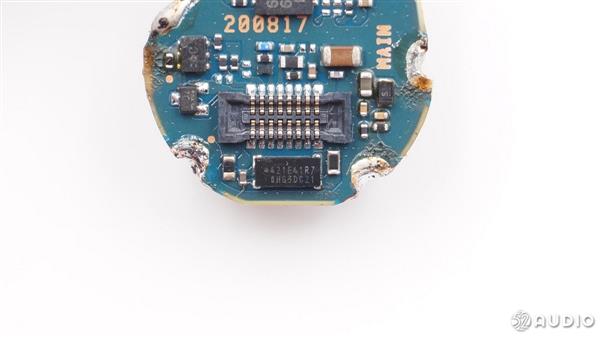

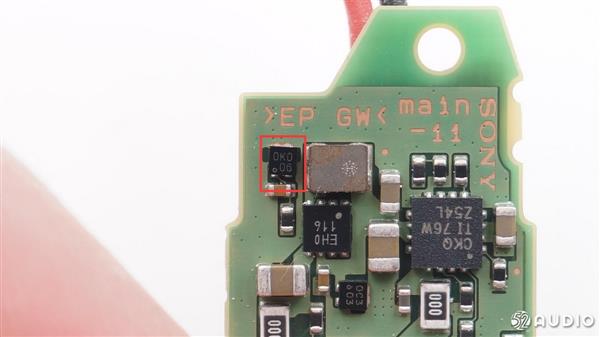

丝印421E41R7的芯片,功能不详。

真无线降噪:索尼WF-1000X降噪豆拆解

信仰灯和屏蔽罩。

真无线降噪:索尼WF-1000X降噪豆拆解

信仰灯特写。

真无线降噪:索尼WF-1000X降噪豆拆解

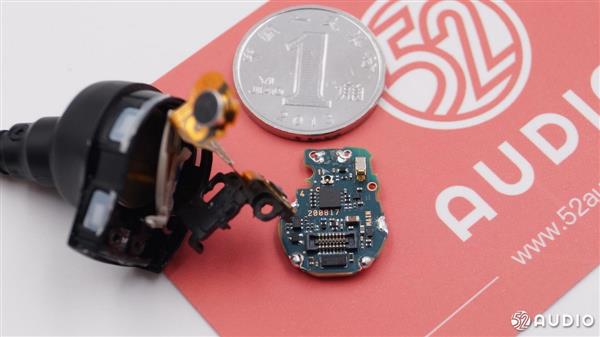

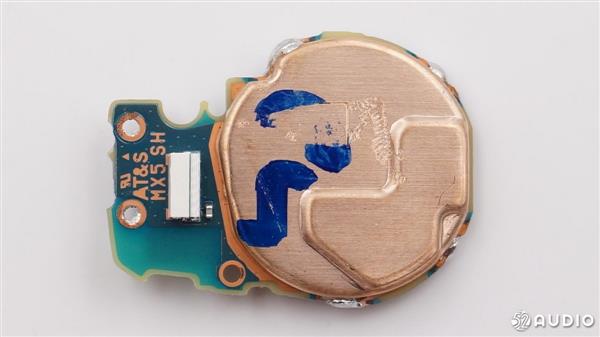

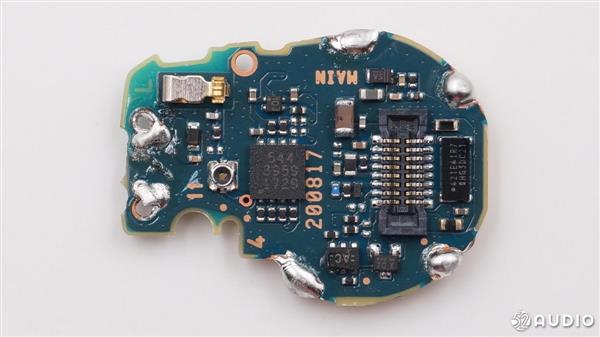

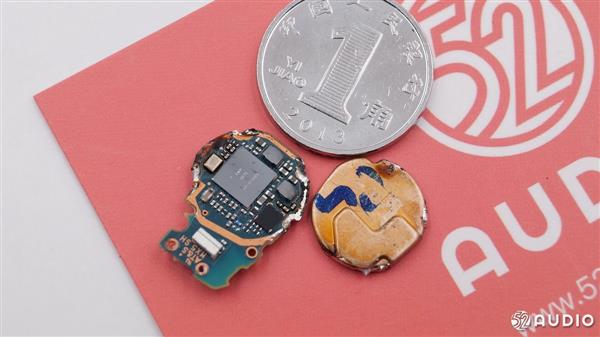

取下屏蔽罩,实际上电路板非常小,我爱音频网将其与1角硬币对比发现,电路板比1角硬币还小。

真无线降噪:索尼WF-1000X降噪豆拆解

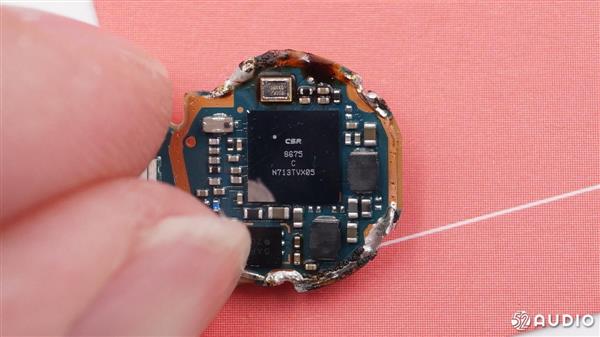

高通 CSR8675蓝牙单芯片。

真无线降噪:索尼WF-1000X降噪豆拆解

索尼WF-1000X使用了CSR8675的主动降噪,我爱音频网分析,所谓的信仰降噪实际上高通芯片的一部分功能。

真无线降噪:索尼WF-1000X降噪豆拆解

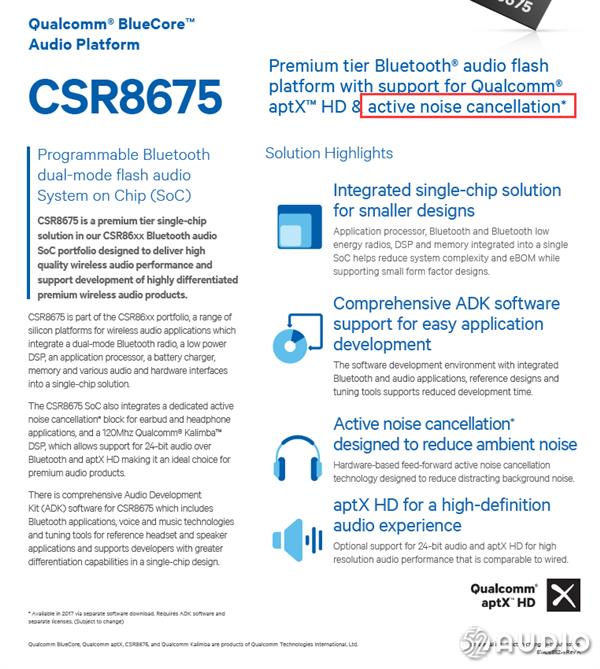

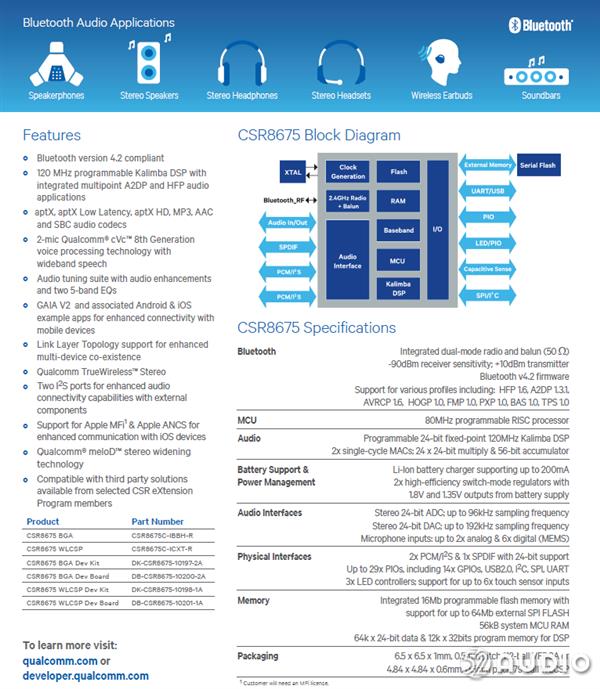

高通CSR8675,支持蓝牙4.2,支持模拟和数字拾音器,内置高通Kalimba DSP,120MHz时钟频率。无需外部元件,可以为内置锂电池提供200mA的充电电流。

真无线降噪:索尼WF-1000X降噪豆拆解

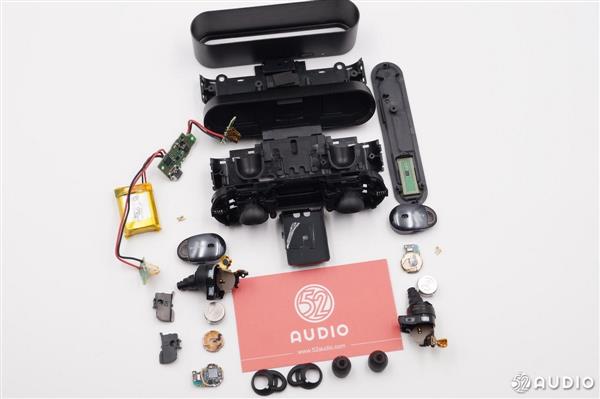

拆解全套。

三、拆解总结

1、索尼WF-1000X比同类产品小的体积内配备了更多的功能,搭载有降噪、环境音等模式;配套的扁平充电盒很容易就能放进包里,适合日常携带使用。

2、通过拆解,发现这款耳机盒充电盒的用料上乘、做工精细,耳机内部空间利用率高;采用CSR8675方案,支持蓝牙V4.2,内置集成式高性能立体声DAC和ADC,还搭载了先进的主动降噪技术,提升用户使用体验,这款高集成度的芯片节省了空间,并且降低了整体功耗,让耳机更轻更小还能保持续航时间。
