小米60W、青米多口充电器拆解对比：首用国产芯

近两年来，手机等电子产品发展迅猛，充电协议呈现多样化的趋势，在USB PD尚未完成大一统之前，多协议、多接口的充电配件依然是刚需。

早在2016年，当同行还在主推传统5V多口充电器的时候，小米生态链下的青米就推出了一款颠覆概念的“青米充电站”多口快充充电器QMCDZ06，5个USB接口均支持QC2.0快充输出，并且两个USB口使用配套的二合一线可以输出20V给笔记本供电，这一特殊功能当时可谓是赚足了眼球。

时隔两年，小米再次推出了一款6口充电器CDQ06ZM，配置为4个5V/2.4A智能输出口与一个多协议快充输出口，并且还加入了时下最火热的USB-C接口，兼容USB PD协议。

从5口到6口，从单一的QC2.0快充到QC3.0、USB PD等多种快充协议，充电器的性能、实用性增强都不少。

通过拆解发现，这两款产品的内部用料也有着很大的差别。接下来就通过拆解来详细了解两款产品的区别。

青米多口USB电源适配器

产品型号：QMCDZ06青米充电站提供5个USB接口均支持QC 2.0快充，单口模式下支持5V/2A、9V/1.8A，12V/1.5A三种输出模式；双口模式下，任意相邻的两个USB接口可通过“青米双U适配线”共同输出20V/3A给笔记本供电。

小米USB充电器60W快充版（6口）

产品型号：CDQ06ZM输入：100-240V~50/60Hz 1.6A、输出：四口（灰色USB-A）：5V4.8A（单口2.4A MAX）、单口（橙色USB-A）：5V3.0A / 9V2.0A / 12V1.5A、单口（灰色USB-C）：5V3.0A / 9V2.0A / 12V1.5A、制造商：江苏紫米电子技术有限公司、生产厂：东莞盈聚电源有限公司。

一、小米USB充电器60W 快充版（6口）拆解

小米USB充电器使用简约风格的纸盒包装，正面印刷着产品式样图。

包装盒背面产品参数如下，品名：小米USB充电器60W快充版（6口）、产品型号：CDQ06ZM、接口类型：USB-A x 5、USB-C x 1、工作温度：0°C~40°C、产品尺寸：110 x 80 x 20mm、输入参数：100-240V~50/60Hz 1.6A、输出参数：4 x USB-A：5V4.8A（单口2.4A MAX）、1 x USB-A：5V3.0A 9V2.0A 12V1.5A、1 x USB-C：5V3.0A 9V2.0A 12V1.5A、委托方：小米通讯技术有限公司、制造商：江苏紫米电子技术有限公司（小米生态链企业）。

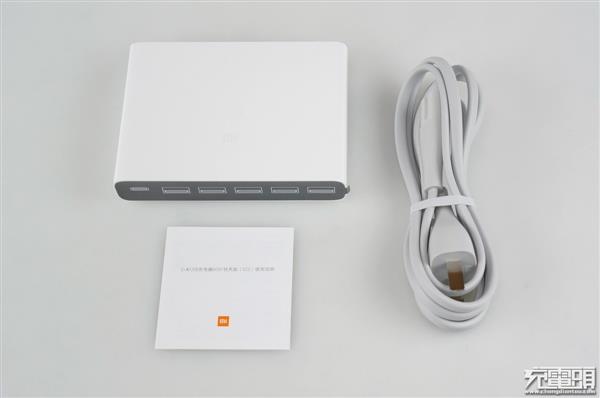

开箱物品一览，充电器本体x1、说明书x1、8字供电线x1。

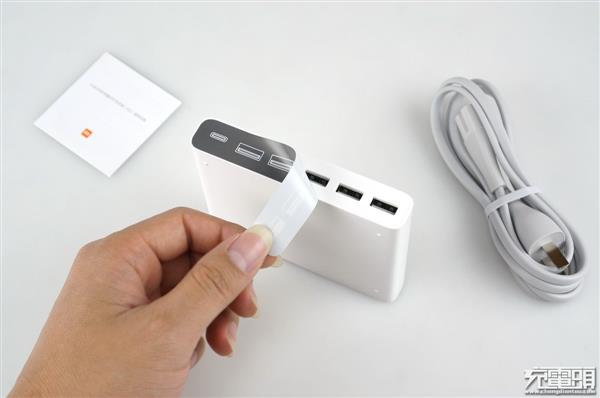

充电器输出口用了一片防尘胶纸，使用时先撕掉。

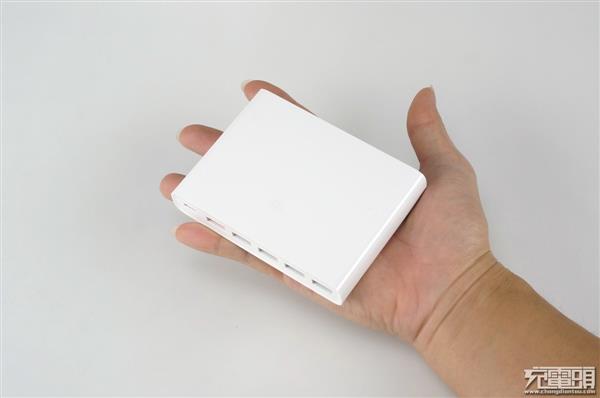

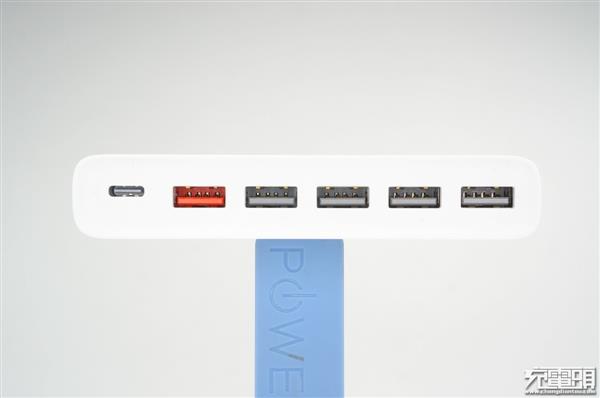

充电器比手掌尺寸小一点，扁平式设计。输出口全部放在正侧面，从左到右分别是USB-C PD输出口、红色的USB-A QC快充输出口、4个5V2.4A输出口。

壳体表面非常光滑，正上方印刷着小米公司LOGO“MI”。

在“mi”LOGO下面带有一个白色的LED指示灯，通电时会常亮。

看输出座舌片的细节，全部无磁吸反应，并未使用小米商标的母座。

充电器底部做了4个突点，摆放时可以避免镜面磨损，而且垫起一点点可以让空气流通不会闷热。

充电器背后铭牌参数如下，品名：小米USB充电器60W快充版（6口）、型号：CDQ06ZM、输入：100-240V~50/60Hz 1.6A、输出：四口（灰色USB-A）：5V4.8A（单口2.4A MAX）、单口（橙色USB-A）：5V3.0A / 9V2.0A / 12V1.5A、单口（灰色USB-C）：5V3.0A / 9V2.0A / 12V1.5A、制造商：江苏紫米电子技术有限公司、生产厂：东莞盈聚电源有限公司。

配套的8字线采用水滴造型设计。

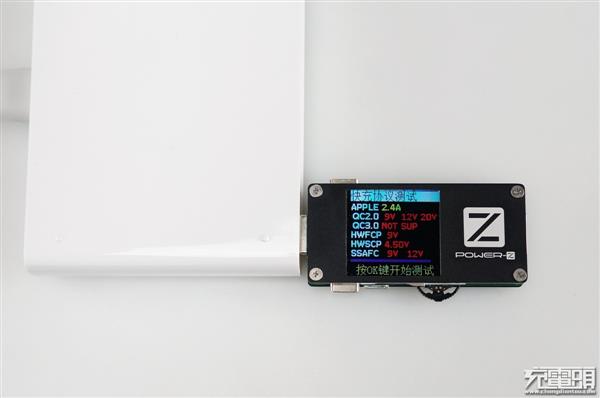

使用 POWER-Z FL001 对普通5V口进行协议识别轮询，发现5V输出口支持apple 2.4A协议。

使用 POWER-Z FL001 对QC快充口进行协议识别轮询，据充电头网分析，快充口支持苹果apple2.4A、高通QC2.0 9V 12V、高通QC3.0、华为FCP、三星AFC。

使用 POWER-Z FL001 对USB-C口进行协议识别轮询，从屏幕可以看到USB-C口支持高通QC2.0 9V 12V、高通QC3.0、华为FCP，注意这里显示并未支持apple2.4A，其实重新插拔后是支持的。

重新插拔后，可以看出是支持apple 2.4A协议的，带有疑问下小编使用这个小米多口充电器的USB-C口对ipad充电，录的功率为5.12V 2.33A 11.98W，的确是apple2.4A协议，但有时候需要插拔才能正确诱骗。

使用 POWER-Z KT001 查询USB-C口进行PD报文，从屏幕可以看到USB-C一共有3个PDO，分别是 5V3A、9V2A、12V1.5A。

壳体采用超声波焊接，焊接牢固度十分高，撬棒可以从边缘慢慢撬开。

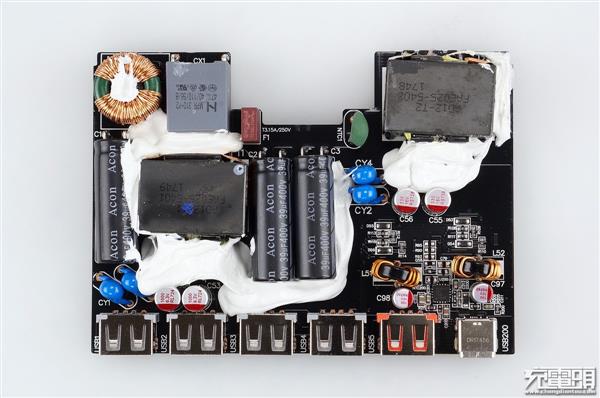

PCB插脚件面俯视图。

PCB贴片面俯视图。

拆焊掉散热铝板的样子。

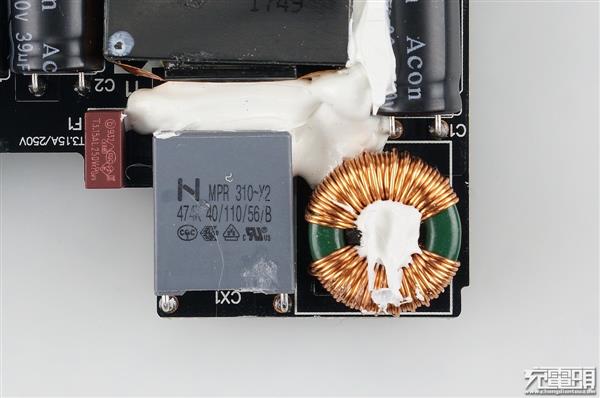

高压输入部分，保险丝、X电容、滤波电感，另外绿色NTC抑制上电冲击。

三个中元Acon 400V39μF滤波电容，这个变压器是降压给四个5V2.4A输出口使用，USB口旁带有2个6.3V1000μF固态滤波，两个Y电容避免飘屏。

这个变压器是变压给QC快充口与USB-C口输出使用，旁边一个绿色的是NTC输入限流器件，减小冲击电流延长充电器使用寿命，两个16V330μF固态滤波，同样使用两个Y电容防飘屏。

USB-C与橙色快充口，丝印WT6615F，Type-C输出口识别。

Dialog iW1760B，两个快充口输出的初级开关管，P1160VD，新产品，耐压600V，电流11A，右侧是iW1760原边反馈PWM控制器。

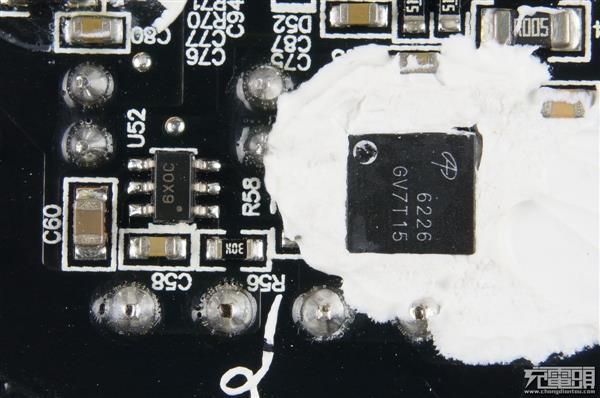

AON6226同步整流管，左侧SOT23元件为同步整流控制器。由于快充两路采用降压输出，采用了100V耐压的管子，导阻8毫欧。

这里看到两颗南芯SC8001A同步整流降压控制器，外挂两颗AON7534，组成同步降压。和我们以往见到的降压相同，均为一颗控制器外挂MOS的组合，但是是国内从无到有的突破，以往我们拆解基本都是国外品牌，这次终于见到中国芯。

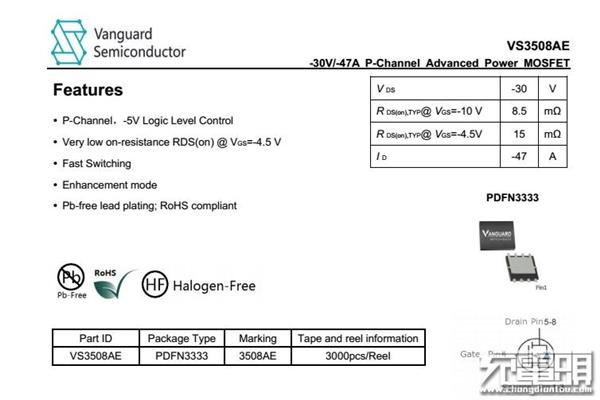

Type-C输出口的VBus开关，威兆VS3508AE。

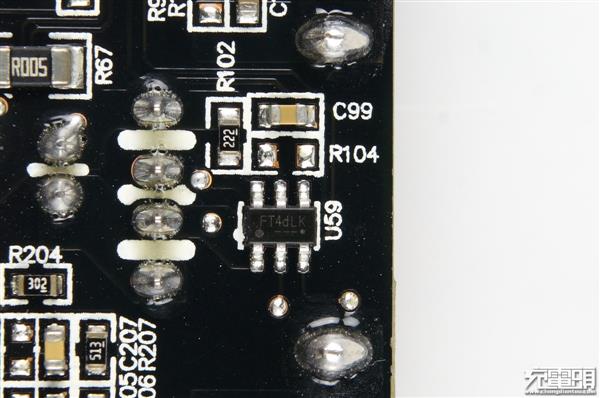

明星识别IC，台湾天鈺Fitipower FP6601Q。

这款产品总共用了4颗成绎TCS2101限流保护芯片，一颗芯片就能实现两种功能，为手机充电器提供焕然一新的过流保护和智能识别技术。

成绎TCS2101，内置限流保护的识别IC，提供USB输出口过流保护和自动识别功能。

这里是5V输出的同步整流管，AON6268。耐压60V，导阻很低适合大电流输出。

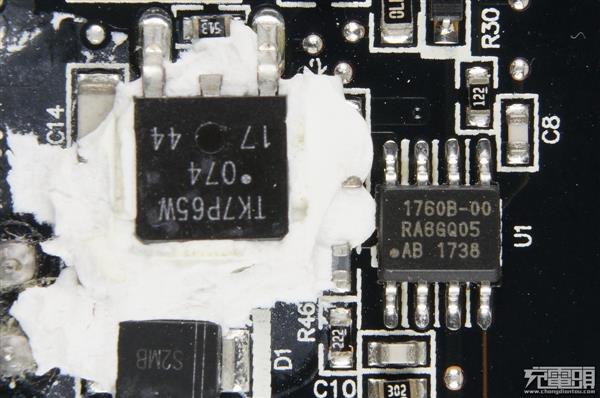

5V输出的初级电路，TK7P65W和iW1760B。

两颗整流桥，配合电容将输入的交流整流为直流。
