20W大功率:魅族E3充电器首发拆解

时间:2018-03-14 17:26|来源:充电头|编辑:三哥|点击:

早在2017年2月时魅族就在巴塞罗那MWC 2017大会上首发了第三代快充技术“Super mCharge”,11V5A功率高达55W的高压直充方案是目前市面上少见的。

目前市场上快充方案主要分为“低成本发热大的高压小电流方案”与“高成本低发热的低压大电流直充方案”,魅族Super mCharge高压直充则是结合了这两种快充方案各自的优点,高速、高效、高性价比。

简单来说,Super mCharge在充电时通过电荷泵采取串联方式减少压差,充电器直充电池组这种极高的转换率下并不会有多少热量产生,正常使用设备时电池组并联供电输出。

20W大功率:魅族E3充电器首发拆解

Super mCharge可以做成不同功率版本搭配不同设备,量产版魅族UP1020正是搭载了这种方案,输出功率为10V/2A/20W高压直充,马上就要发布的魅族E3很有可能就是搭配这种充电方案。

今天就通过这款魅族UP1020充电器提前向大家爆料剧透一下Super mCharge到底是什么。

20W大功率:魅族E3充电器首发拆解

魅族手机充电器在玩家群体中口碑一直非常好, 几年前UP0830、UP1220因为同时支持高通QC快充与联发科MTKPE快充两种快充方案被称为神器,不少非魅族用户也特意购买这种充电器一头多用,这次登场的UP1020能否成为另一个神器?

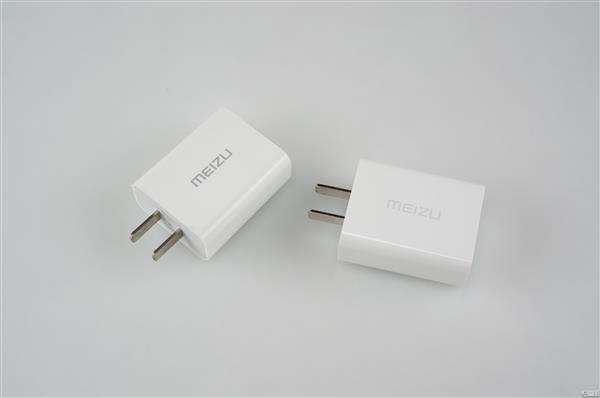

图片里左手边印刷字体颜色较深的是UP0830,右边字迹较浅的就是本次主角UP1020,两者应该是使用同一套模具,长宽高尺寸是一样的。

20W大功率:魅族E3充电器首发拆解

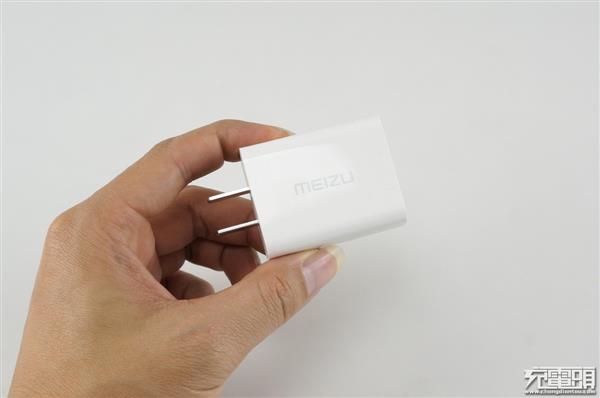

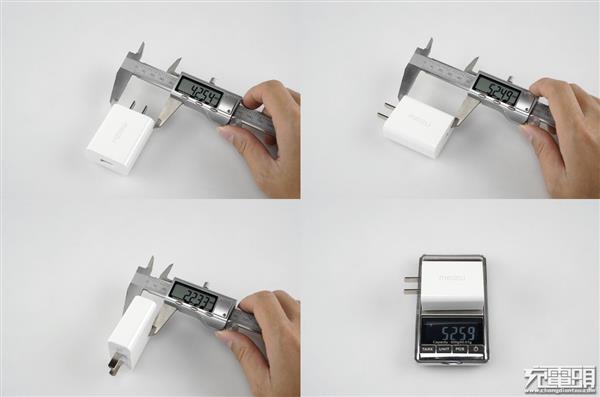

UP1020三围尺寸如下,宽:42.5mm * 高52.4mm * 厚22.3mm,重量52g,与UP0830数据基本一致。

20W大功率:魅族E3充电器首发拆解

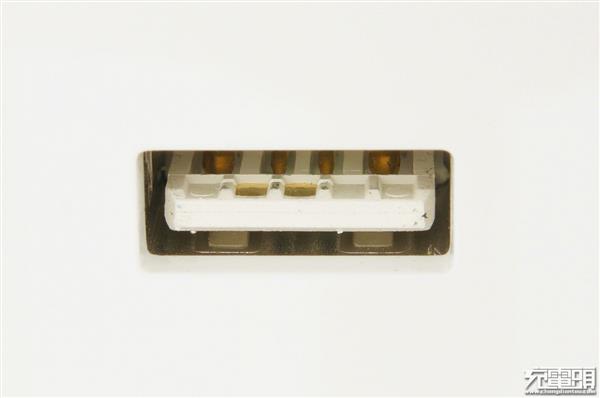

UP1020仍然使用USB-A输出口,但仔细观看发现,魅族UP1020采用了定制的USB插座,在常规的4舌片前面还有2个触点,有点类似OPPO那种低压大电流特殊母座,魅族是高压直充OPPO是低压直充。

20W大功率:魅族E3充电器首发拆解

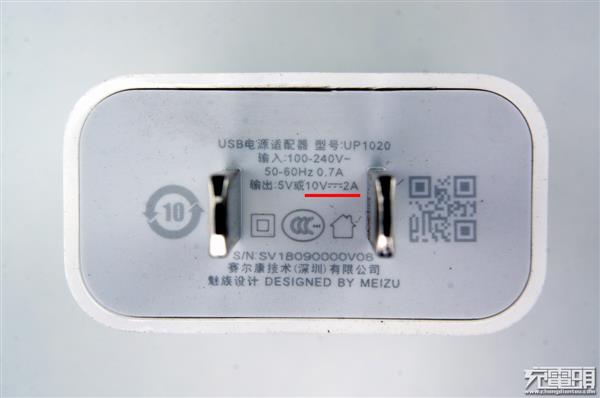

产品铭牌参数如下,型号:UP1020、输入:100-240V~50-60Hz 0.7A、输出:5V或10V2A、制造商:深圳赛尔康。

20W大功率:魅族E3充电器首发拆解

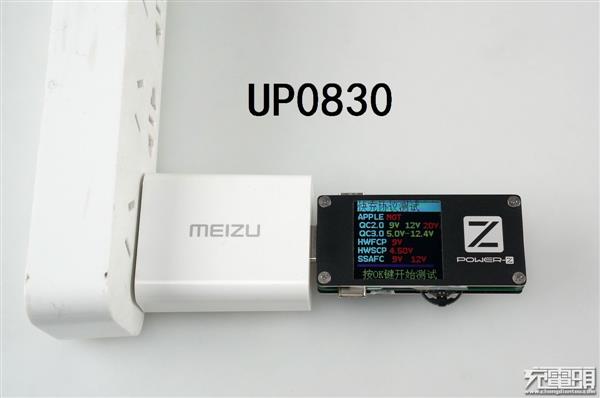

来看看旧款神器UP0830,使用Power-Z FL001super进行协议轮询,从屏幕上看得到可以支持QC2.0/QC3.0。

20W大功率:魅族E3充电器首发拆解

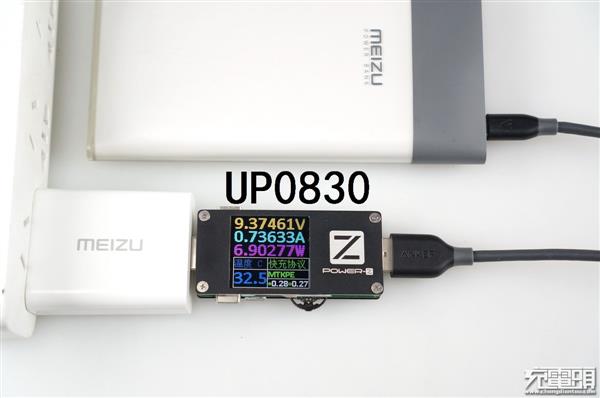

旧款UP0830对魅族M10移动电源充电,输出走的是联发科MTKPE快充协议,证明UP0830的确是 QC/MTKPE 双支持的。

20W大功率:魅族E3充电器首发拆解

接下来轮到本场主角UP1020,POWER-Z FL001super 协议轮询发现UP1020对目前市面上常见的快充协议完全不感冒,全都不支持。

20W大功率:魅族E3充电器首发拆解

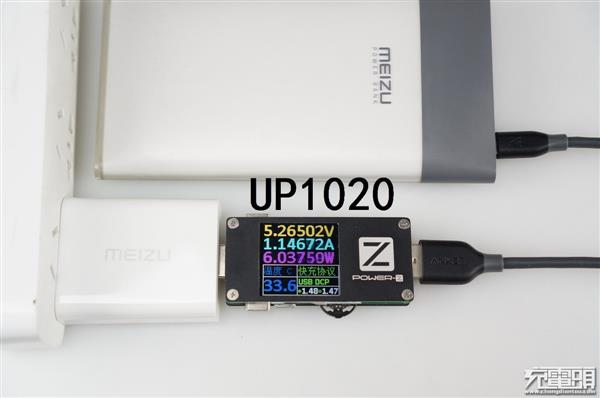

UP1020对自家M10移动电源充电,无法触发MTK快充,只能走5V DCP模式,结论是UP1020不再支持高通QC、不再支持联发科MTKPE,不对其他厂家协议进行支持,只支持自家特殊针脚线材的 Super mCharge。
