3款升降摄像头拆解对比 每款结构都不同

时间:2019-06-09 10:04|来源:ZOL|编辑:三哥|点击:

 众所周知,刘海屏及水滴屏是目前全面屏手机中比较常见的形态,回归到iPhone X 诞生年代,“刘海屏”只是为了提高屏占比,但又不愿意放弃前面板屏幕中的元器件,而采用的不得已的方案。为了追求接近100%屏占比的全面屏手机,升降摄像头技术诞生。

直至今日,已经拥有诸多升降式摄像头设计的手机,针对这些手机,我做了一次拆解对比,来探究每一款升降式摄像头的结构有何不同。

OPPO Find X

我们先来看看OPPO Find X。

N款升降摄像头拆解对比 每款结构都不同

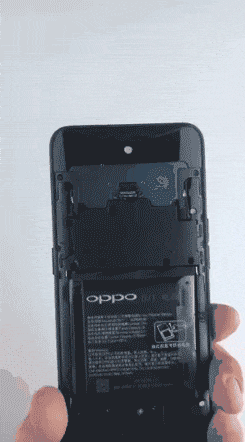

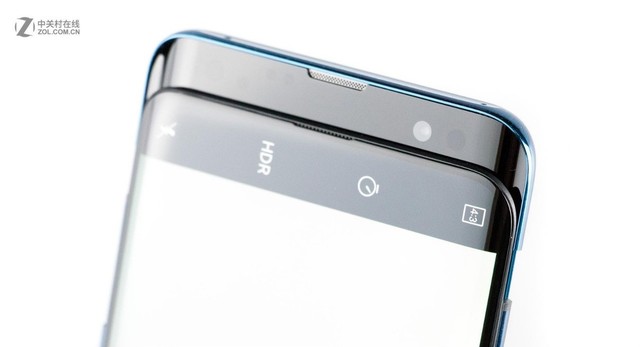

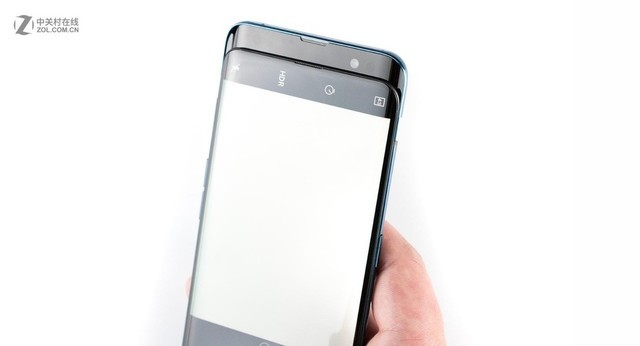

之所以Find X可以在没有刘海的前提下实现3D结构光技术以及前摄拍照,是靠机身顶部的潜望结构实现的。当需要面部识别或者拍照时,这个潜望结构就会以0.6s的速度迅速升起。

N款升降摄像头拆解对比 每款结构都不同

仔细观察,你会发现这个潜望结构内大有乾坤(开了很多孔),OPPO挖的孔可真不少,它们究竟是什么?有什么作用?或许今天通过拆解我们便能找到答案。

N款升降摄像头拆解对比 每款结构都不同

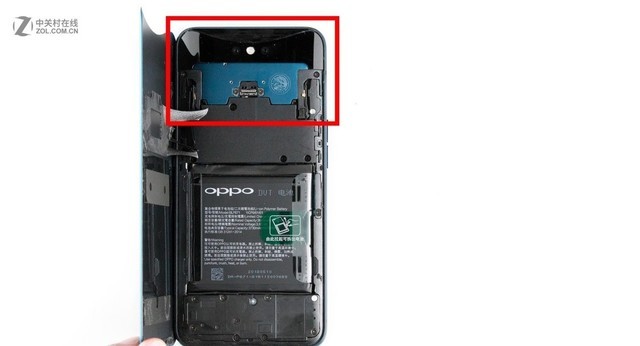

掀开背壳,我们可以看到OPPO Find X的机身采用了三段式结构,红框内的部分应该就是双轨潜望结构了。

N款升降摄像头拆解对比 每款结构都不同

N款升降摄像头拆解对比 每款结构都不同

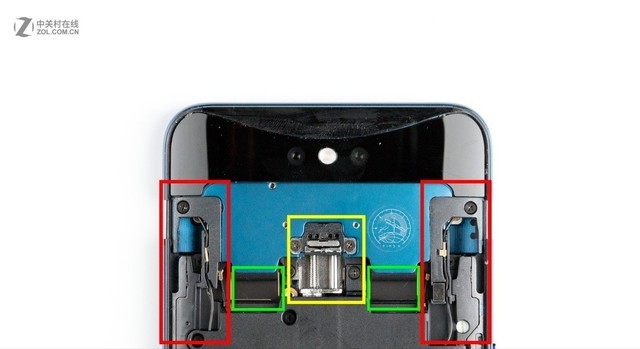

在升起双轨潜望结构后,我们发现双轨潜望结构与机身之间由阻滞结构(红框,包括同轴线)、两条排线(绿框,疑似是摄像头排线)、马达(黄框,疑似是步进马达,其上方为抬升与缓冲结构)相连。

N款升降摄像头拆解对比 每款结构都不同

讲真,框内的活动区域进水进尘土的可能性还是很大的,对于机身防护来讲还是一种隐患。因此现在我就要祈祷机身内部主板处防护足够给力了。

N款升降摄像头拆解对比 每款结构都不同

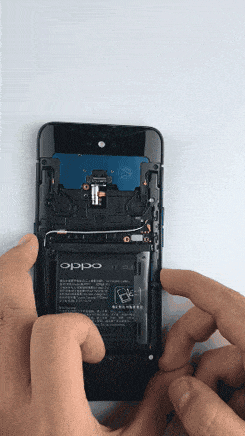

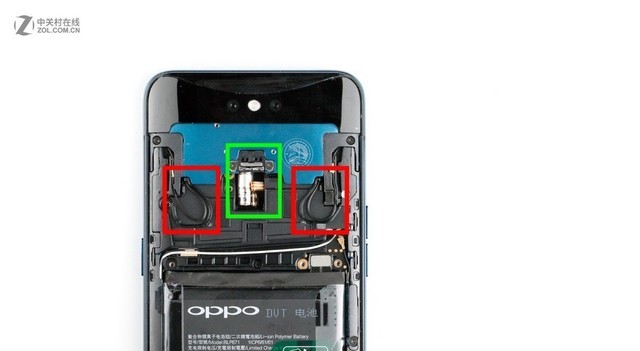

红框内为预留给同轴线活动的旷量,同轴线夹在阻滞结构内,以保证其稳定性。绿框内则为马达的下半部分及其排线。我们再通过一个GIF图看看同轴线的移动轨迹。

N款升降摄像头拆解对比 每款结构都不同

N款升降摄像头拆解对比 每款结构都不同

双轨潜望结构与屏幕之间通过4个触点相连,我个人推测这是一种静电接地的措施, 可以保护电路板。

N款升降摄像头拆解对比 每款结构都不同

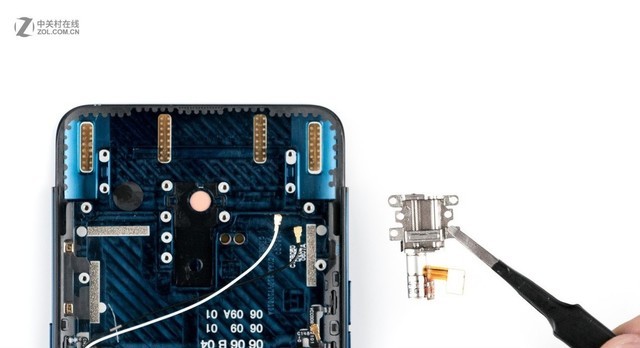

现在我们就把马达取下来,它是双轨潜望结构执行拾升和收起动作的核心机械元件,生产成本不菲。这点从侧面展示了OPPO对上游供应链供货商的强大影响力。

N款升降摄像头拆解对比 每款结构都不同

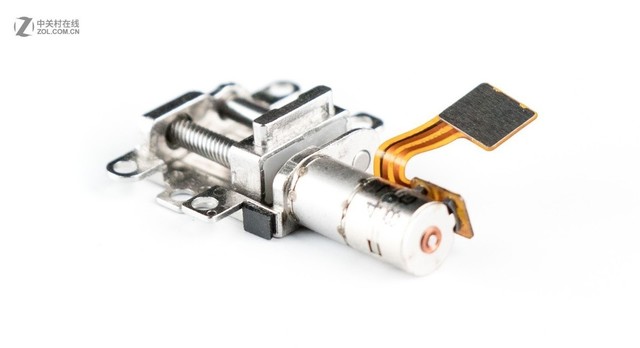

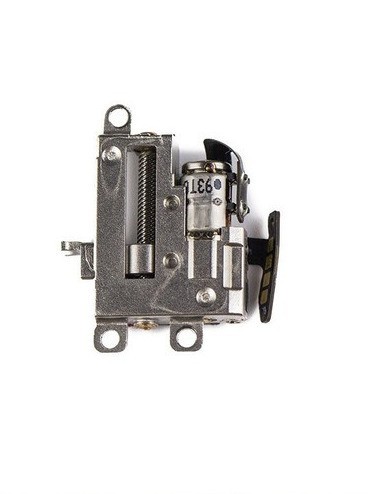

OPPO Find X的双轨潜望结构的推进马达为螺旋步进电机,由Nidec (日本电产株式会社)生产,通过旋转螺旋杆实现滑块的位移。由于双轨潜望结构有阻滞结构和内部轨道以及缓冲片的缓冲,因此并没有将缓冲弹簧与之搭配。

N款升降摄像头拆解对比 每款结构都不同

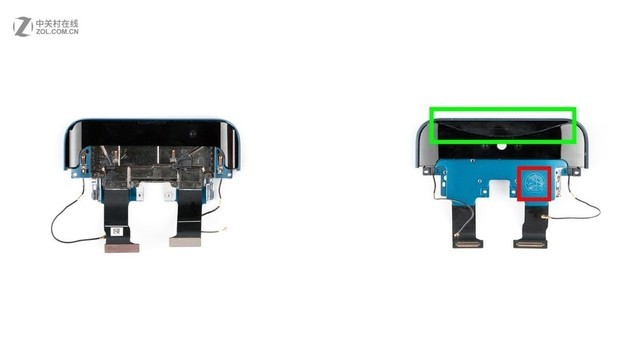

双轨潜望结构特写。红框内即为OPPO Find X标志。而据OPPO方面表示,绿框内的突出部为一整块陶瓷,经过长期烧制、打磨以及CNC工艺处理才最终成型。

OPPO Reno

接下来看看OPPO Reno的升降式摄像头结构。

N款升降摄像头拆解对比 每款结构都不同

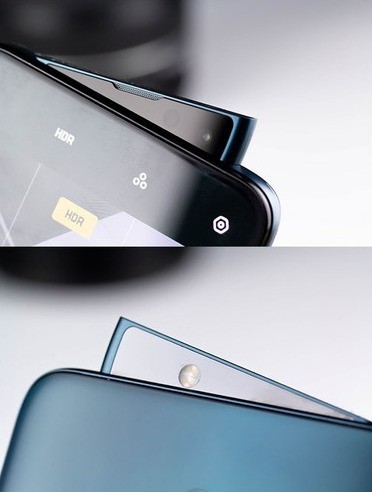

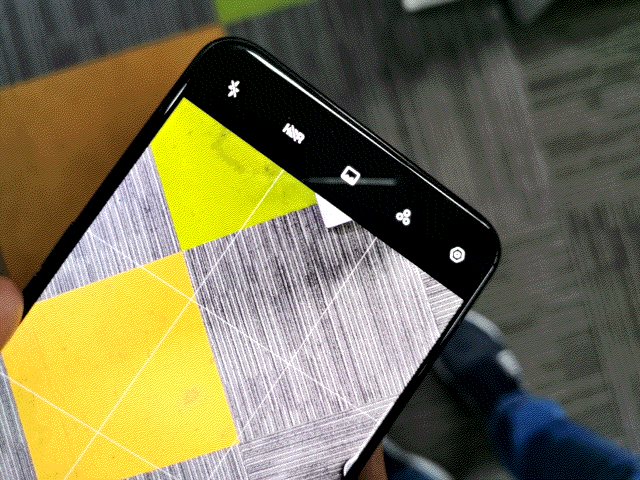

侧旋升降结构酷似莫西干头,在自拍等场景下会上升,集成了听筒、补光灯、后置摄像头等部件,提升了屏占比。感受下OPPO Reno的“海豚鳍”吧。

N款升降摄像头拆解对比 每款结构都不同

N款升降摄像头拆解对比 每款结构都不同

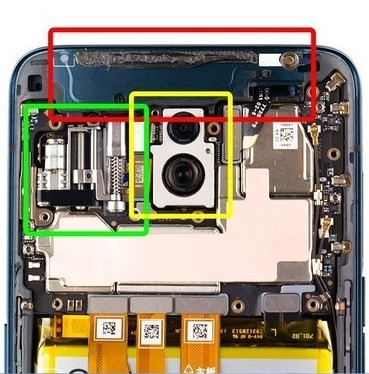

主板区域由于遭到了侧旋升降结构(红框)、步进马达(绿框)以及后置双摄(黄框)的挤压,显得非常紧凑,然鹅,依旧没有采用层叠主板。侧旋升降结构.上的部件通过排线与主板相连。由于主板区域的空间得到了有效控制,因此电池的空间并未缩减。

N款升降摄像头拆解对比 每款结构都不同

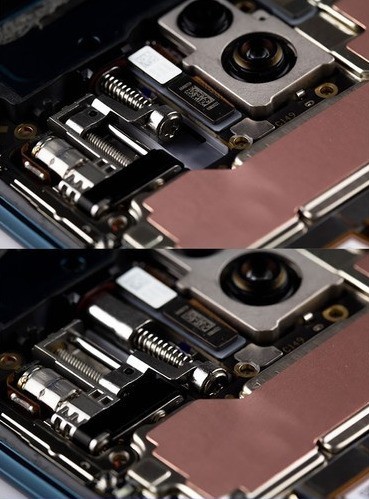

上图为步进马达在侧旋升降结构抬起(上图)落下(下图)时的结构空间状态。至于它升起和强制按下去时的状态,请往下看。

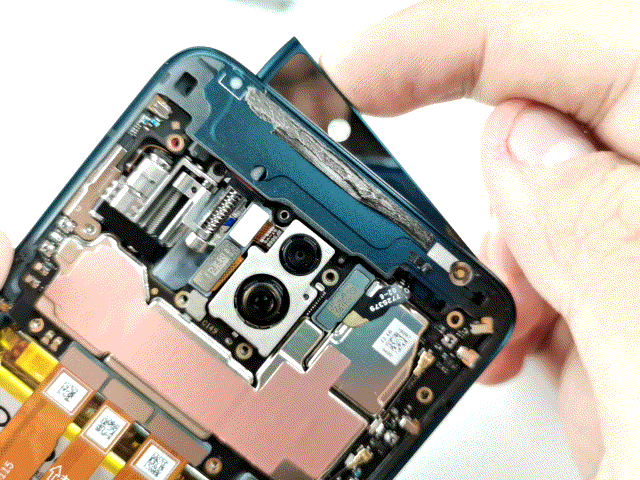

N款升降摄像头拆解对比 每款结构都不同

N款升降摄像头拆解对比 每款结构都不同

N款升降摄像头拆解对比 每款结构都不同

步进马达的3大单元并列,自左至右分别是马达区、传动区和弹簧区,原理与以往相同,其供应商估计还是nidec,弹簧区顶部通过长螺丝与升降结构相连。

N款升降摄像头拆解对比 每款结构都不同

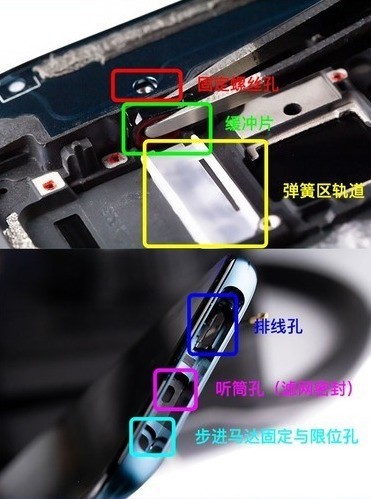

有疑惑的话,看看官方的结构示意图基本上就一目了然了。红框里的实际上是侧旋升降结构的限位钩,可以起固定作用。刚刚拆掉的缓冲片(绿框) 实际上也有防止水和异物从空腔进入机身内部的可能。我们继续往下看。

N款升降摄像头拆解对比 每款结构都不同

从上方的结构图可以看到,除了最大的排线孔,进水进异物可能性可以说是极低的。排线孔尽管大,不过开合幅度最小,且有限位钩保护,实际上很安全。

N款升降摄像头拆解对比 每款结构都不同

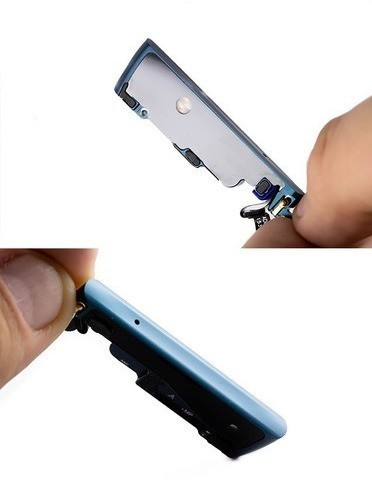

侧旋升降结构细节:

上图:后置补光灯

下图:降噪麦克风

realme X

作为回归国内的海外品牌,realme X以“敢越级”作为产品标语,在配置.上和价格上做出了不小的突破。在1500元这个价位采用机械升降摄像头,这在国内市场应该还是首个。除了真全面屏和骁龙710等同价位越级性能之外,realme X的内部做工也是我们比较关心的,越级的性价比是否有越级的做工,请跟随我们,一探“越级”realme的内部。

N款升降摄像头拆解对比 每款结构都不同

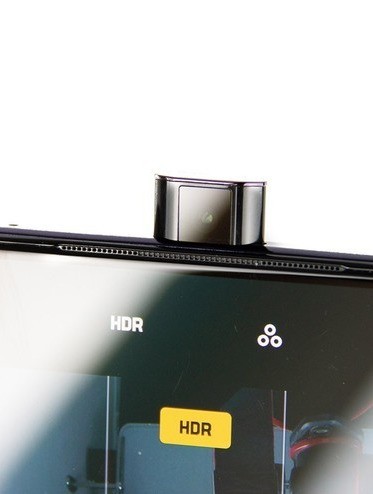

顶部升降镜头位于居中位置,与市面上其他手机放置位置不同。

N款升降摄像头拆解对比 每款结构都不同

realme X的升降摄像头与我们之前拆过的手机不同,模块被固定在主板盖板上。并通过BTB连接主板。

N款升降摄像头拆解对比 每款结构都不同

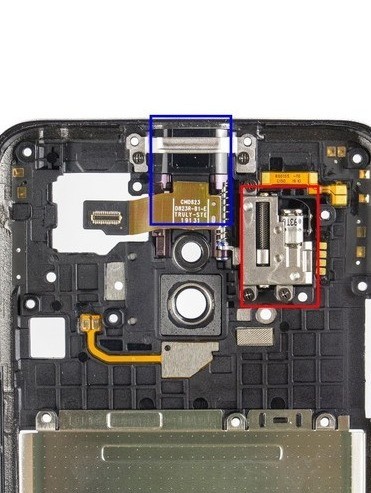

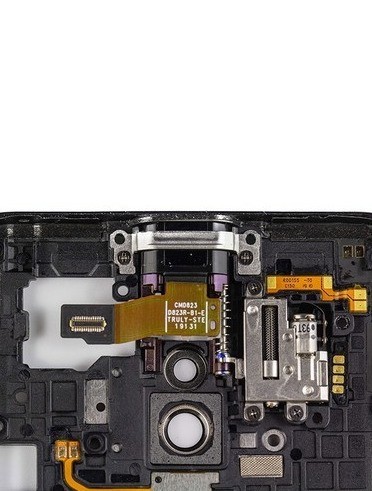

下面,我们来看看中框部位的升降机构,红框部分是升降马达,蓝框部分是镜头部分。

N款升降摄像头拆解对比 每款结构都不同

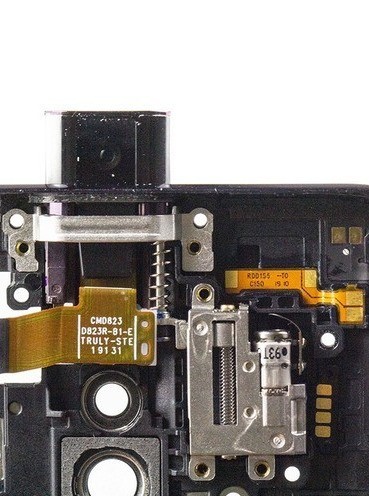

可以看到,为了加强结构强度,realme还在步进马达和升降丝杆外添加了金属框架。

N款升降摄像头拆解对比 每款结构都不同

步进马达机构一览。

N款升降摄像头拆解对比 每款结构都不同

升降结构零件并不多,采用了模组化设计,大大降低了维修难度。

写到最后

总的来说,三款升降式摄像头的手机符合我对它们的期待。工艺设计及匠心品质随着时间线的推移,一步步的走向精致,走向成熟。从OPPO Find X到realme X,我们也能够体会到,尽管有一些主打性价比的手机,但内部做工依旧值回票价。可以说,三款产品均达到了“越级”的标准。我们也希望未来能够看到更加高端的升降式摄像头产品。
