努比亚红魔3 30W充电器拆解:取消20V电压档

时间:2019-05-26 12:47|来源:充电头|编辑:三哥|点击:

4月28日,努比亚旗下红魔3电竞手机在北京RNG电子竞技中心正式发布,红魔3除了搭载了高通骁龙855处理器之外,还配备了5000mAh超大容量电池,并支持27W USB PD极速快充,兼容QC4.0。

充电配件方面,红魔电竞手机标配一款支持30W输出的USB PD PPS充电器,同时还发布了一款27W USB PD PPS移动电源。下面为大家带来红魔3电竞手机原装30W充电器的拆解。

一、努比亚红魔电竞手机原装充电器外观

努比亚红魔3 30W充电器拆解:去掉20V电压档

努比亚红魔电竞手机原装充电器为纯黑色外壳,机身表面有一层塑封膜。充电器由深圳市坤兴科技有限公司代工生产,造型看起来非常熟悉。

努比亚红魔3 30W充电器拆解:去掉20V电压档

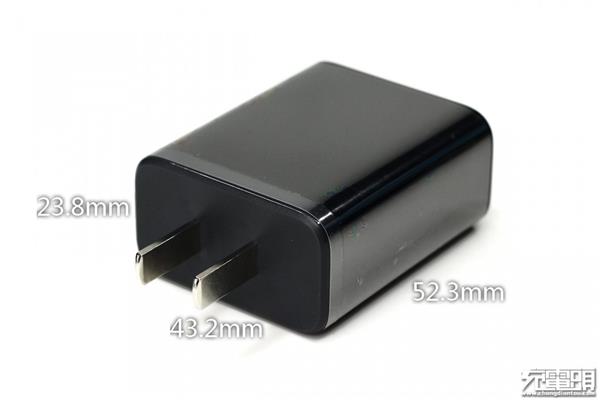

充电器标配国标插脚,采用的是不可折叠设计。尺寸方面,这款充电器的长度、宽度、厚度分别为52.3mm、43.2mm、23.8mm。

努比亚红魔3 30W充电器拆解:去掉20V电压档

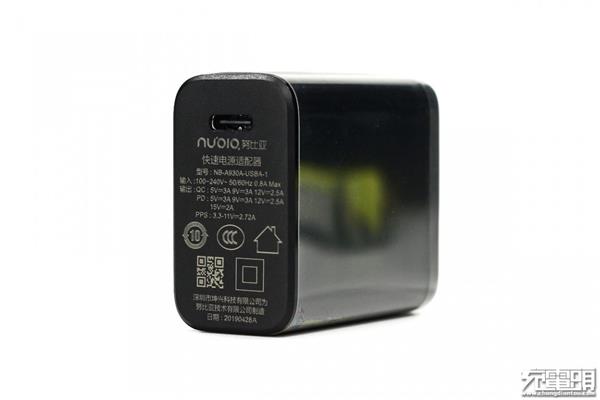

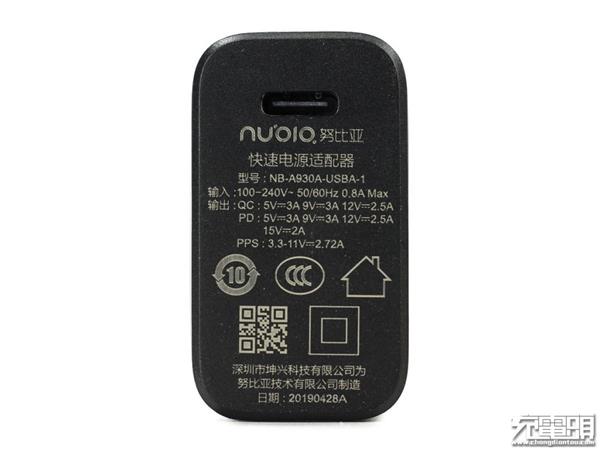

充电器采用单USB-C口输出设计,接口下方注明了详细的参数,产品型号:NB-A930A-USBA-1;支持100-240V~ 50/60Hz 0.8A输入;输出QC协议下支持:5V/3A、9V/3A、12V/2.5A,最大输出为30W;USB PD协议下支持5V/3A、9V/3A、12V/2.5A、15V/2A五个固定的电压输出,PPS支持3.3-11V/2.72A输出。由深圳市坤兴科技有限公司为努比亚技术有限公司制造,产品已经通过了CCC认证。

努比亚红魔3 30W充电器拆解:去掉20V电压档

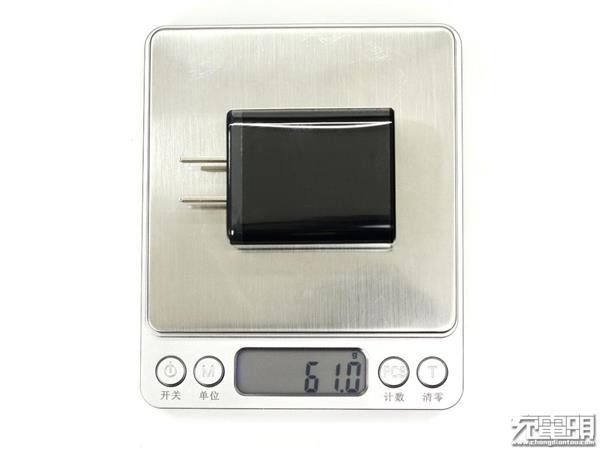

充电器净重约为61g。

努比亚红魔3 30W充电器拆解:去掉20V电压档

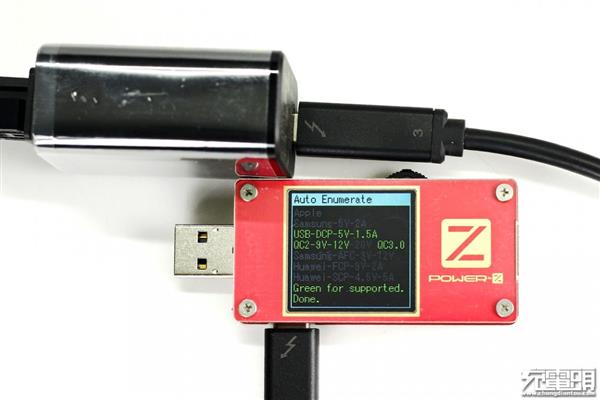

使用ChargerLAB POWER-Z KT001检测这款充电器的输出协议,显示支持USB DCP 5V/1.5A、QC2.0、QC3.0协议。

努比亚红魔3 30W充电器拆解:去掉20V电压档

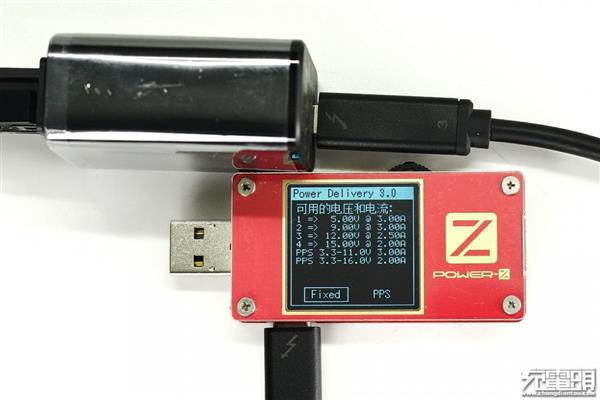

检测这款充电器PDO报文,显示支持5V/3A、9V/3A、12V/2.5A、15V/2A四个固定电压档位以及3.3-11V/3A、3.3-16V/2A两个PPS电压档。

二、努比亚红魔电竞手机原装充电器拆解

努比亚红魔3 30W充电器拆解:去掉20V电压档

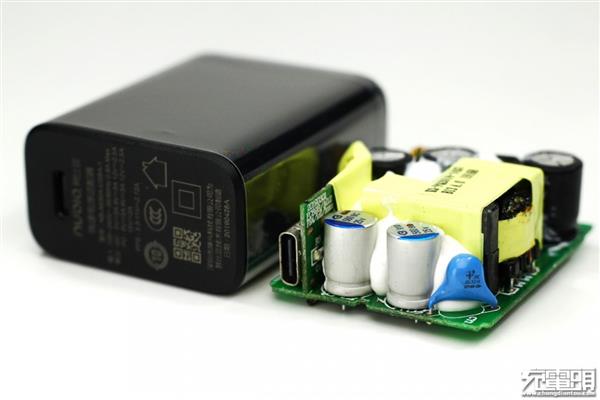

撬开充电器外壳,抽出内部PCB板。

努比亚红魔3 30W充电器拆解:去掉20V电压档

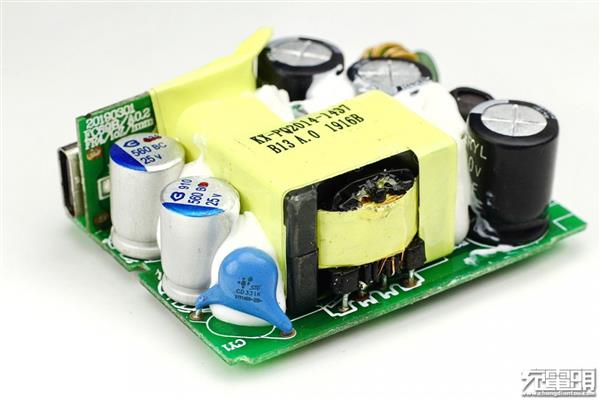

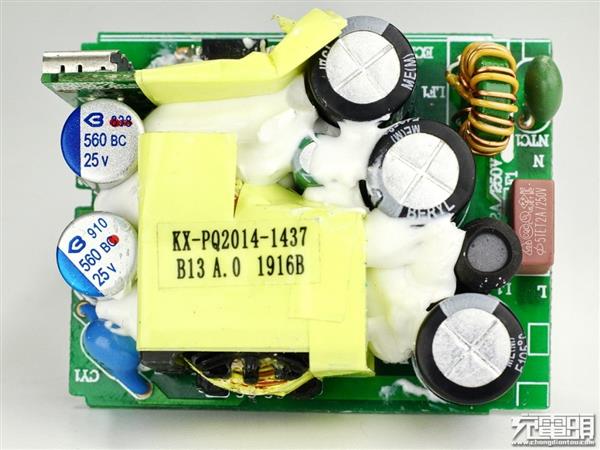

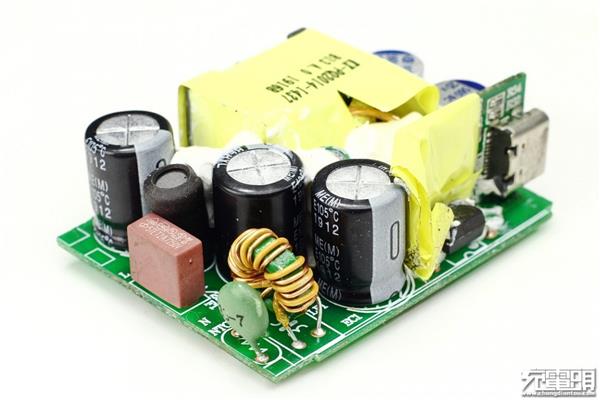

PCB板正面元器件之间使用大量的胶水固定和散热,变压器上贴有编号,磁芯型号和生产日期。

努比亚红魔3 30W充电器拆解:去掉20V电压档

输入端分布着延时保险丝、NTC浪涌抑制电阻、共模电感、三颗初级滤波电解电容等插件。

努比亚红魔3 30W充电器拆解:去掉20V电压档

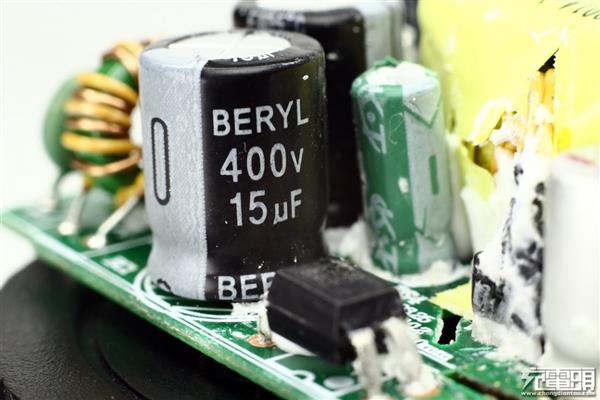

输入端电解电容,来自BERYL绿宝石,三颗规格均为400V 15μF,共计45μF。

努比亚红魔3 30W充电器拆解:去掉20V电压档

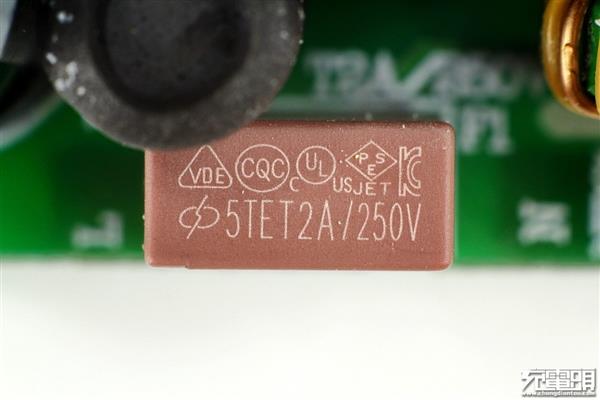

延时保险丝特写,2A 250V。

努比亚红魔3 30W充电器拆解:去掉20V电压档

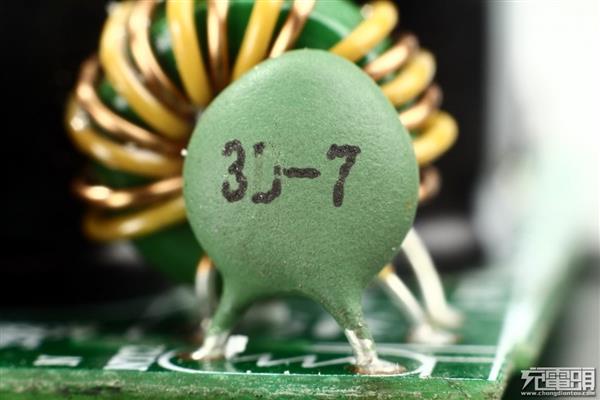

3D-7 NTC浪涌抑制电阻。

努比亚红魔3 30W充电器拆解:去掉20V电压档

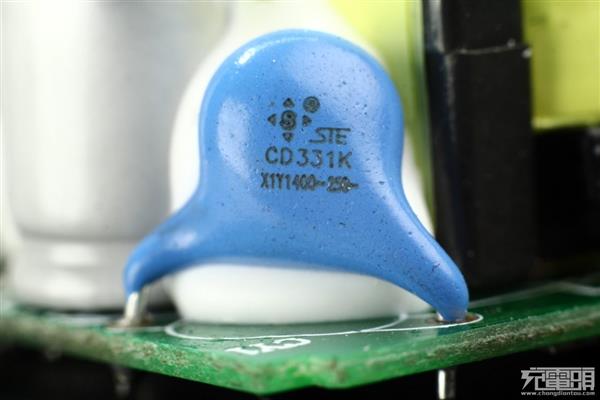

Y电容,松田电子 CD系列陶瓷电容。

努比亚红魔3 30W充电器拆解:去掉20V电压档

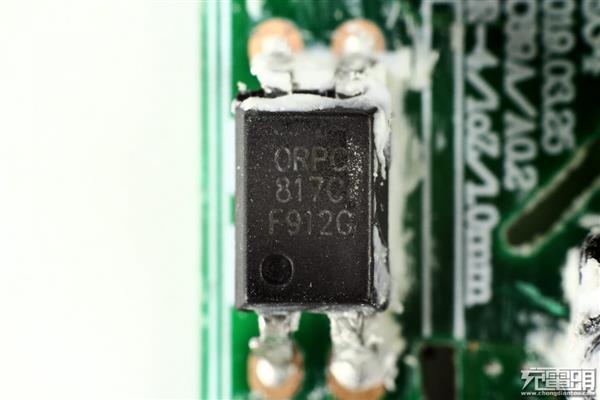

PC817光耦,用于反馈输出电压。

努比亚红魔3 30W充电器拆解:去掉20V电压档

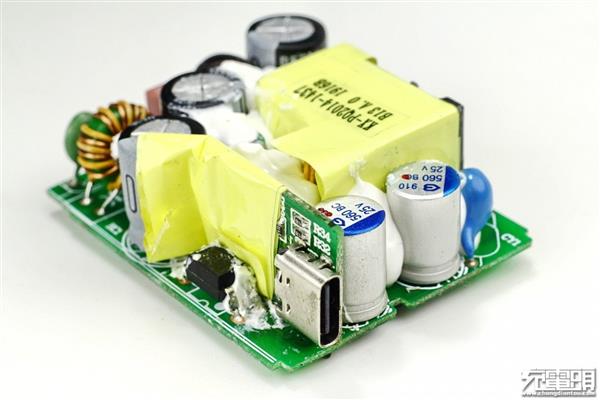

输出端USB-C接口使用小块PCB板固定,因为小PCB板尾部比较靠近初级侧,所以用胶带缠绕,用于绝缘。小PCB板旁边是光耦,有胶水绝缘;两颗固态电容用于输出滤波。

努比亚红魔3 30W充电器拆解:去掉20V电压档

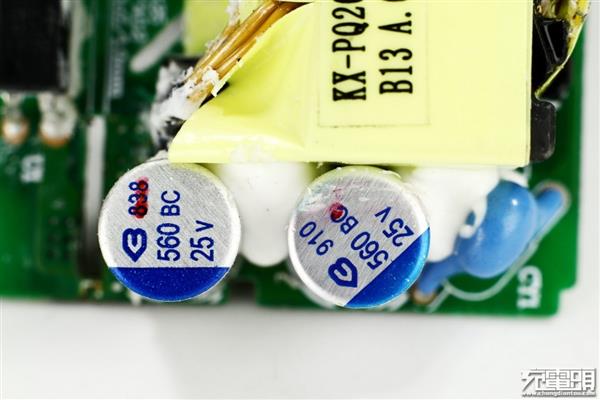

输出端两颗滤波电容同样来自绿宝石,规格均为560μF 25V。绿宝石的电容此前已被华为Mate9 SuperCharger充电器采用。

努比亚红魔3 30W充电器拆解:去掉20V电压档

蓝色Y电容使用胶水紧贴变压器。

努比亚红魔3 30W充电器拆解:去掉20V电压档

PCB板内部一览。初级和次级之间预留了足够的间距,并有镂空设计。

努比亚红魔3 30W充电器拆解:去掉20V电压档

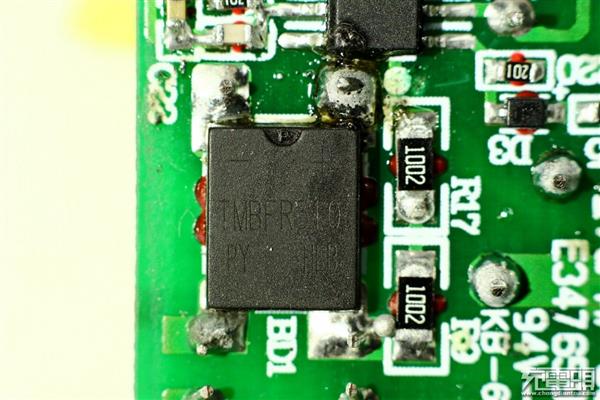

输入整流桥。

努比亚红魔3 30W充电器拆解:去掉20V电压档

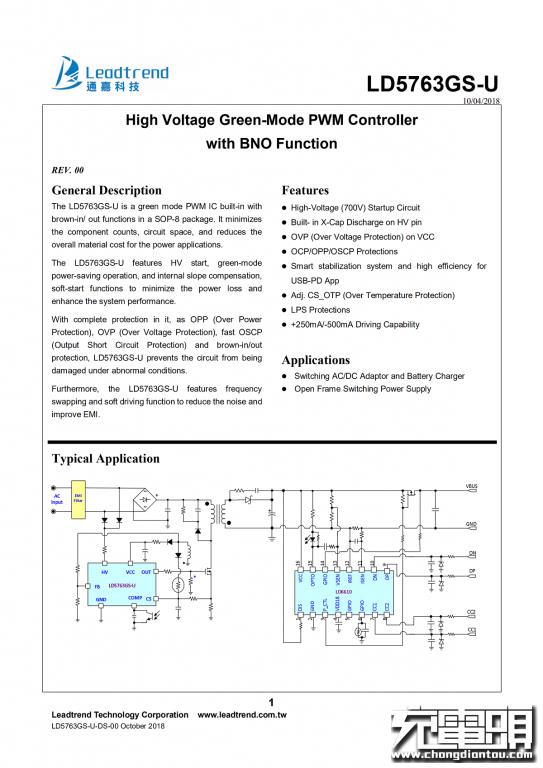

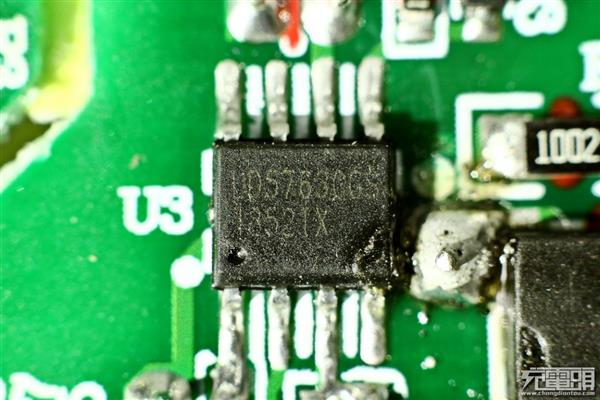

通嘉的主控芯片,型号LD5763CGS。通嘉LD5763CGS是一款绿色模式PWM IC,内置有采用SOP-8封装的输入/输出功能。它最大限度地减少了元件数量,电路空间,并降低了电源应用的总体材料成本。具有HV启动,绿色模式省电操作和内部斜率补偿,软启动功能,可最大限度地降低功耗并提高系统性能。

充电头网了解到,通嘉LD5763CGS此前已经被联想thinkplus口红电源、坤兴30W USB PD PPS充电器采用。

努比亚红魔3 30W充电器拆解:去掉20V电压档

同时通嘉LD5763还具有完整的保护功能,如OPP(过功率保护),OVP(过压保护),快速OSCP(输出短路保护)和欠压/欠压保护,可防止电路在异常情况下损坏条件。 具有频率交换和软驱动功能,可降低噪声并改善EMI,应用领域包括开关AC/DC适配器以及电池充电器开放式框架开关电源。

努比亚红魔3 30W充电器拆解:去掉20V电压档

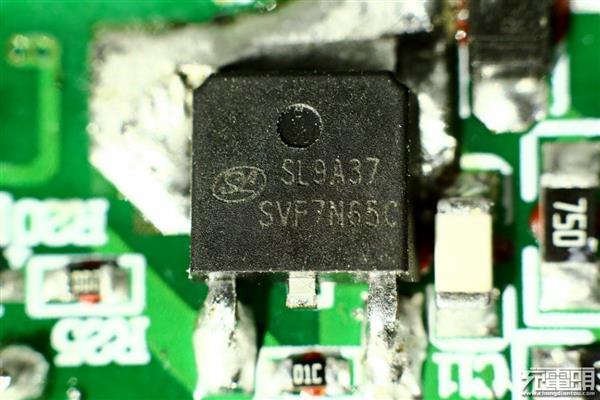

初级主控开关管,士兰微SVF7N65C,7A 650V。

努比亚红魔3 30W充电器拆解:去掉20V电压档

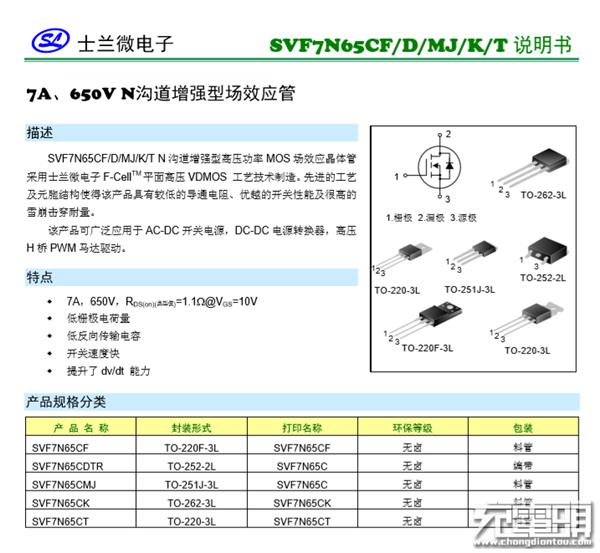

士兰微SVF7N65C规格资料。

努比亚红魔3 30W充电器拆解:去掉20V电压档

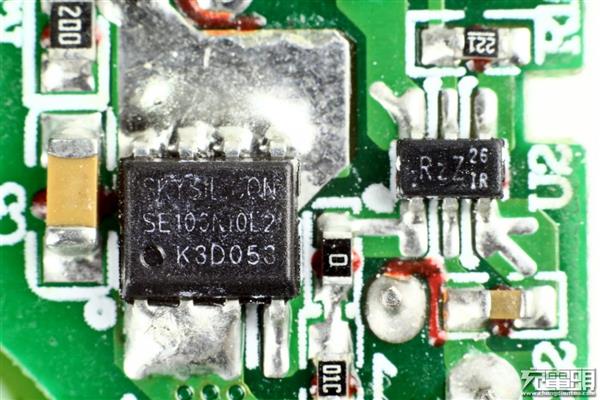

来自SKYSILICON华润微的同步整流MOS,旁边六角芯片是通嘉科技的同步控制器,型号LD8526。通嘉LD8526是专为PD设计的一款同步整流控制器,具备下列几项优势:具备自供电功能,适用3V~20V输出电压范围;High side和low side操作,无须辅助绕组,并支持 CCM,DCM和QR 三种工作模式; 轻载自动进入省电模式。

努比亚红魔3 30W充电器拆解:去掉20V电压档

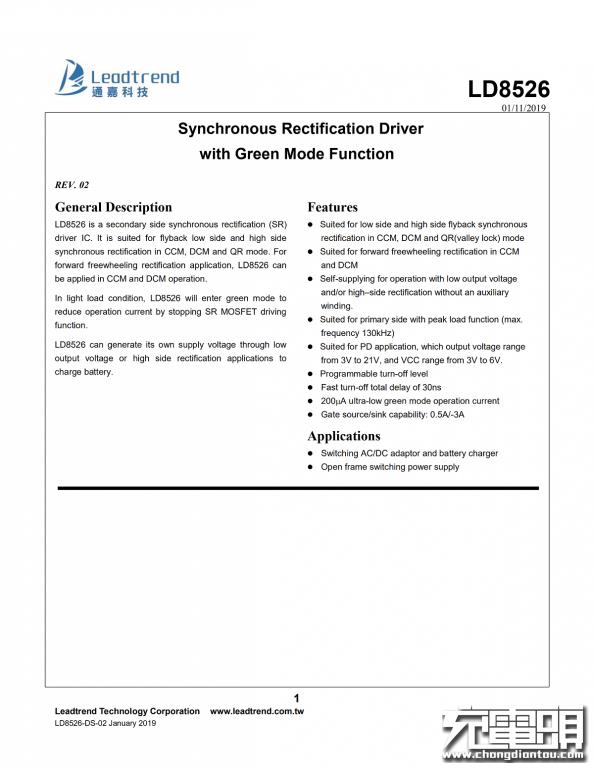

通嘉LD8526详细规格资料。

努比亚红魔3 30W充电器拆解:去掉20V电压档

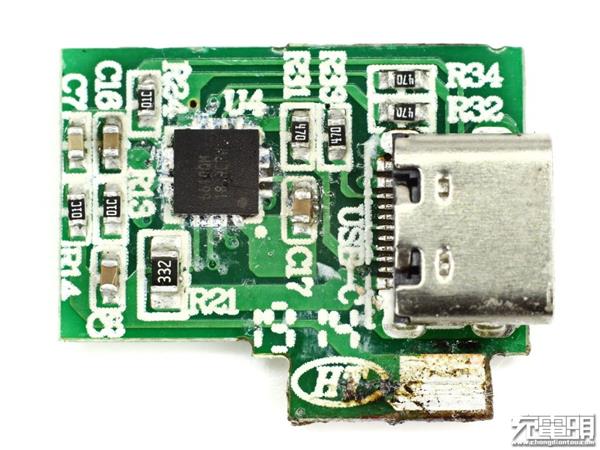

将USB PD协议小板拆下,正面为USB PD协议芯片。

努比亚红魔3 30W充电器拆解:去掉20V电压档

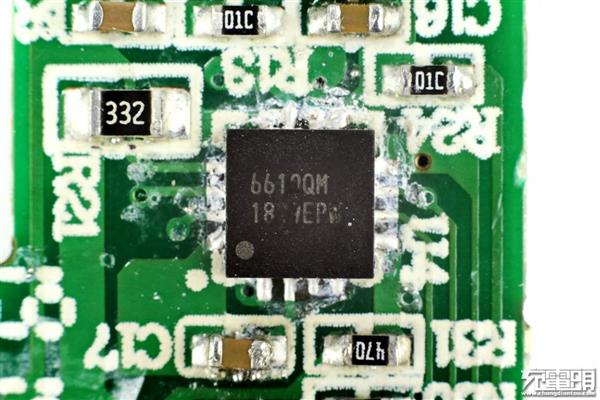

USB PD协议芯片来自Leadtrend通嘉科技,型号LD6610,已经通过了高通QC4/4+认证。通嘉科技LD6610是一颗高度集成的USB Type-C PD控制器,内部整合了MOSFET控制电路及微控制器,采用嵌入式8位MCU来处理USB PD协议,可支持QC4/4+、QC3.0、QC2.0等快充标准。并且支持USB-PD PHY、线补、电压监控、电流监控及温度监控等功能。

努比亚红魔3 30W充电器拆解:去掉20V电压档

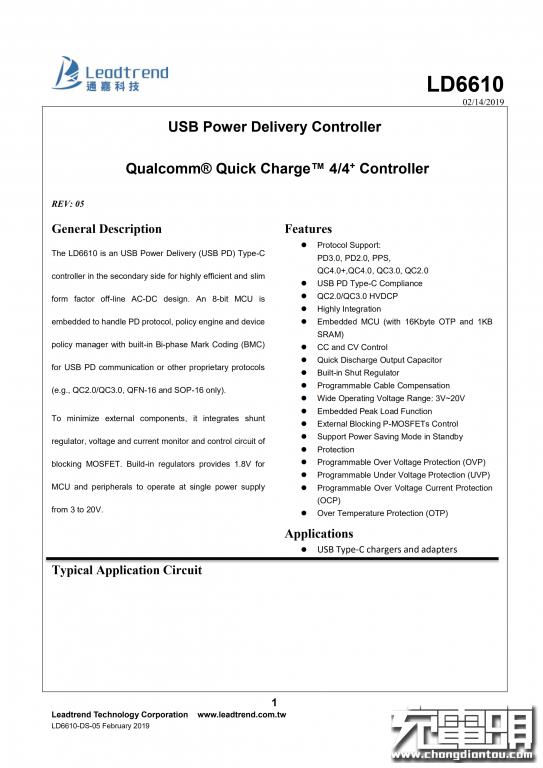

通嘉科技LD6610详细规格资料。

努比亚红魔3 30W充电器拆解:去掉20V电压档

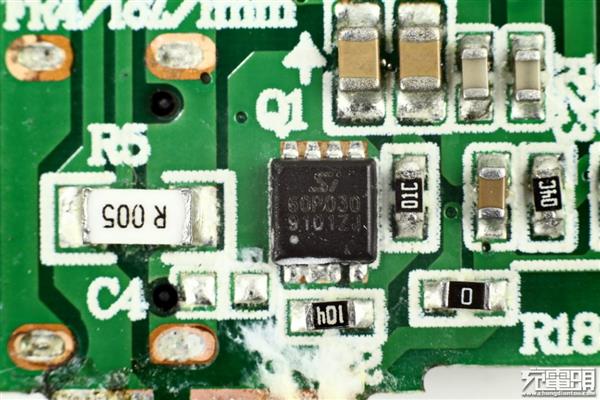

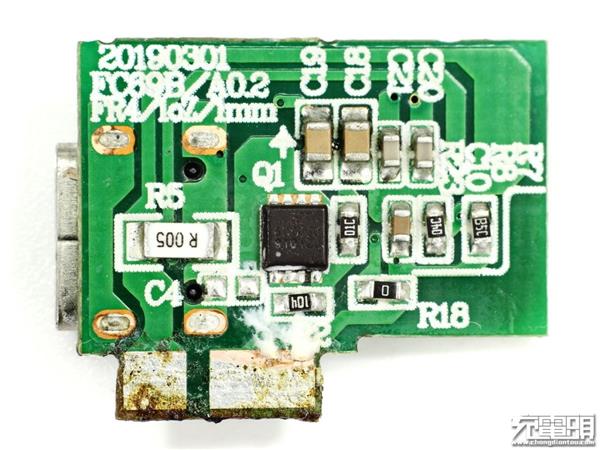

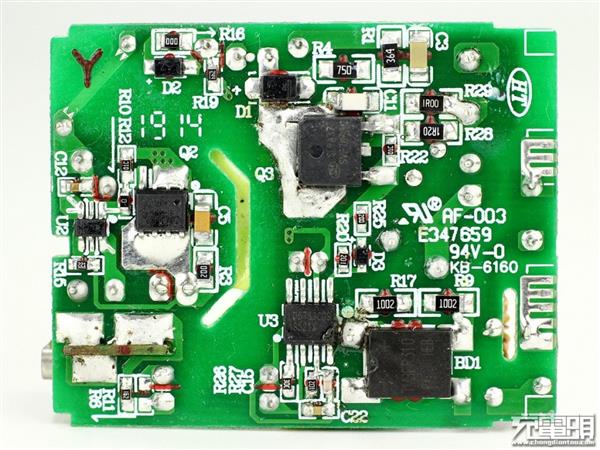

背面有一个输出VBUS开关管和5mΩ输出电流采样电阻,电流采样电阻用于输出短路和过流保护功能。

努比亚红魔3 30W充电器拆解:去掉20V电压档

VBUS开关管来自深爱半导体。

拆解总结

这款充电器采用了通嘉全套快充解决方案以及全套绿宝石的电容方案,整体方案集成度高,PCB板设计精简,有利于实现小体积、大功率。

性能方面,这款充电器支持QC3.0/2.0以及USB PD PPS快充,大部分手机均可实现快充。

不过作为手机标配充电器而言,这款产品取消了20V的USB PD输出电压档位,所以在部分要求高电压充电的笔记本电脑的适配方面,可能会有不兼容的问题 。
