苹果AirPods二代全网首拆:“耳机内集成iPhone4”

时间:2019-03-31 21:51|来源:我爱音频网|编辑:三哥|点击:

苹果无线耳机AirPods 二代堪称新一代小型化设备领域的奇迹,在如此轻小的机身内加入了蓝牙耳机所有功能,并引入了独家研发的H1智能芯片。最重要的是,在二代产品上还加入了对无线充电的支持,并且充电盒的外观、体积没有太明显的变化。

想要了解它,最直观的方法就是通过拆解看看它的内部构造,下面我们就通过拆解来和大家一起来看看它的充电盒是怎么样支持无线充电功能的,以及耳机内部“集成了一台iPhone 4”的传闻到底是怎么一回事。

一、苹果AirPods二代开箱

<a href='https://www.apple.com/cn/' target='_blank'><u>苹果</u></a>AirPods二代全网首拆:“耳机内集成iPhone4”

耳机包装盒方面对比前代似乎没做什么改变,依然是纯白色的底色,中间是两个带有耳机柄的AirPods二代耳机本体,除此之外没有品牌型号等信息。

<a href='https://www.apple.com/cn/' target='_blank'><u>苹果</u></a>AirPods二代全网首拆:“耳机内集成iPhone4”

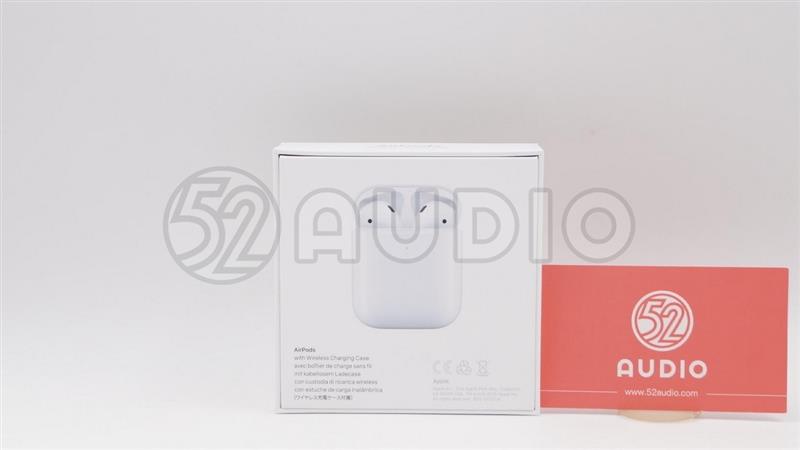

包装背后是耳机放在充电盒内的样子,充电时耳机露出半边脸,充电盒正面的指示灯亮起。左下方是产品名称AirPods,下面是英、法、德、意、西、日等语言的“附带无线充电盒”。这个无线充电盒就是这款耳机的二代升级亮点之一。

<a href='https://www.apple.com/cn/' target='_blank'><u>苹果</u></a>AirPods二代全网首拆:“耳机内集成iPhone4”

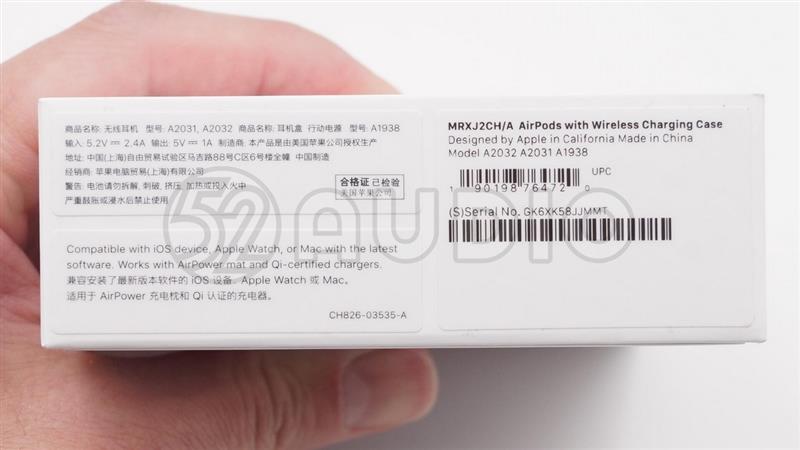

盒子的另一侧,是本款产品的中文标签,表明这是一款国行苹果产品。商品名称:无线耳机,型号:A2031,A2032 商品名称:耳机盒 行动电源 型号:A1938 输入:5.2V 2.4A,输出:5V 1A,制造商:本产品是由美国苹果公司授权生产,地址:中国(上海)自由贸易试验区马吉路88号C区6号楼全幢,中国制造经销商:苹果电脑贸易(上海)有限公司兼容安装了最新版本软件的iOS设备、Apple Watch 或 Mac。适用于 AirPower 充电枕和 Qi 认证的充电器。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

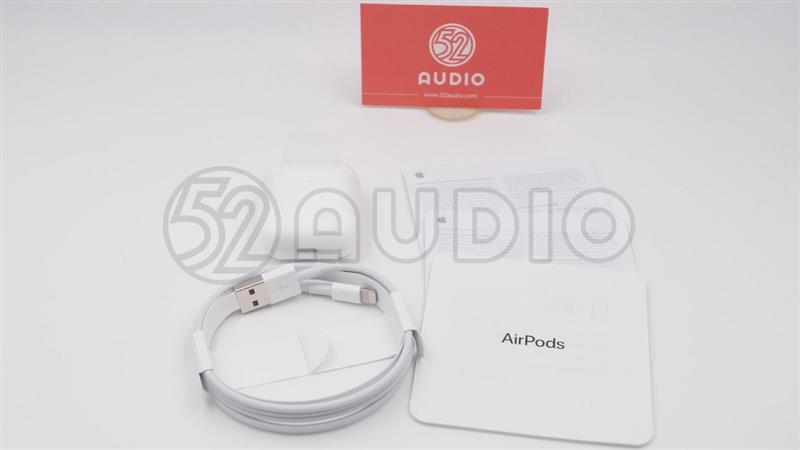

接下来进行开箱,包装内容包含装着AirPods 二代的耳机充电盒、一根Lightning充电线和几份使用说明等等。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

打开耳机充电盒,两只耳机竖直放立在充电盒内,每边给耳机仓位挖的槽的边缘都几乎被耳机填满了,缝隙非常小,可以减少耳机在携带的过程中的摇晃、碰撞等等,带来更长的使用寿命。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

我们采用ChargerLAB Power-Z KT001进行有线充电测试,充电电流214.9mA。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

我们采用ChargerLAB Power-Z KT001进行无线充电测试,充电电流305.2mA。

二、苹果AirPods二代耳机充电盒拆解

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

现在开始拆解耳机充电盒,首先从C面也就是耳机仓位的入口这一面把内部框架拆出。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

工作指示灯的导光片。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

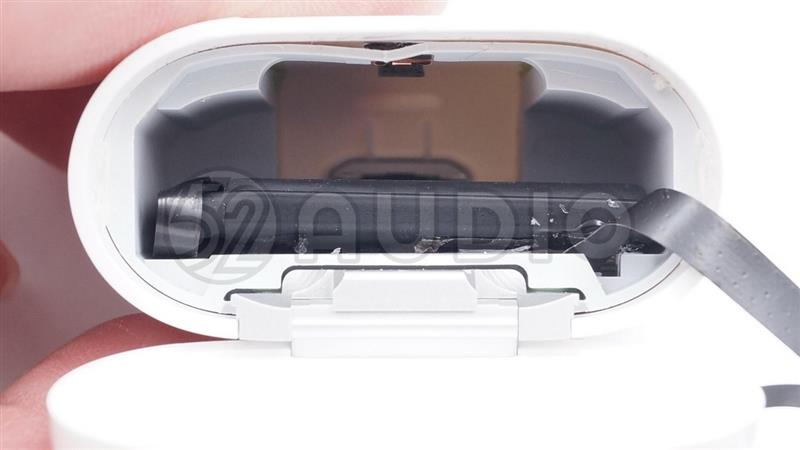

拆下耳机仓位之后,内部空出了一大部分空间,盒内套筒式结构,主板等元件都固定在塑料内筒上。内筒使用胶水与外壳固定。可见耳机仓位、电池以及主板各占充电盒内近1/3的空间。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

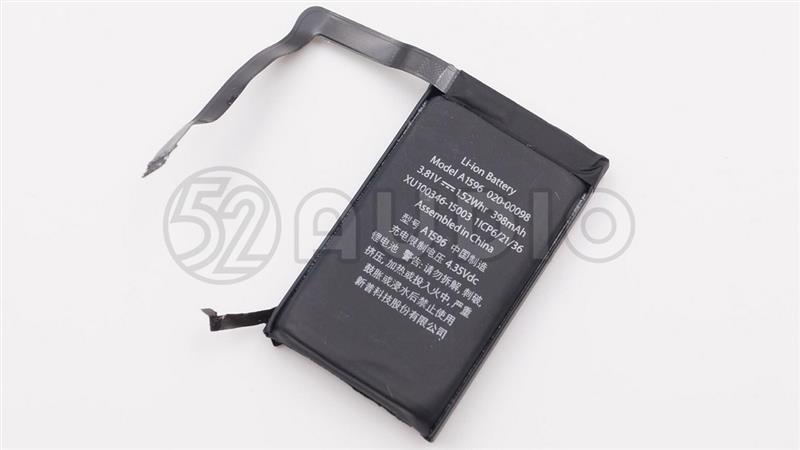

拆下电池,有中文标识,型号A1596,中国制造,充电限制电压 4.35Vdc,新普科技股份有限公司制造。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

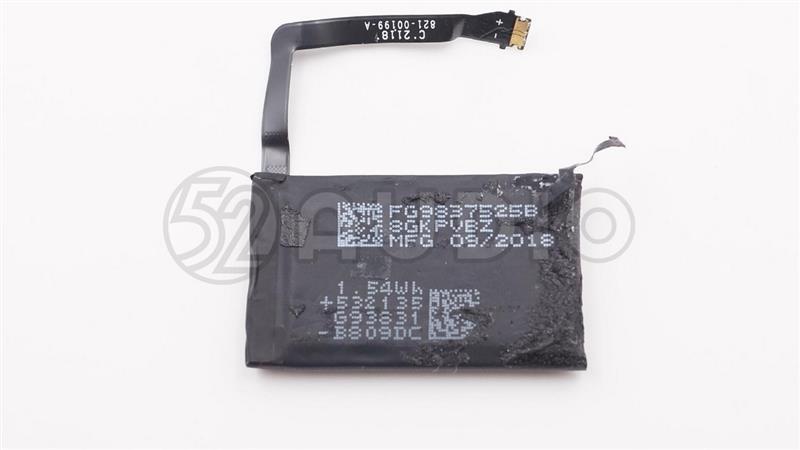

耳机充电盒内置电池型号FG9837525B,电池容量1.54Wh。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

电池上有颜色一样为黑色的电路保护板,上面有编号63900687 BZAA8337W。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

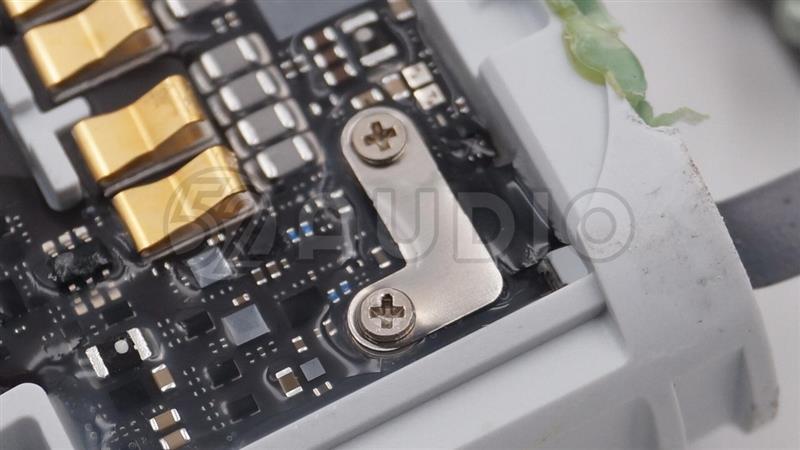

电池盒内的主板与电池仓位连接排线插座上面采用一个90度的金属片以螺丝固定。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

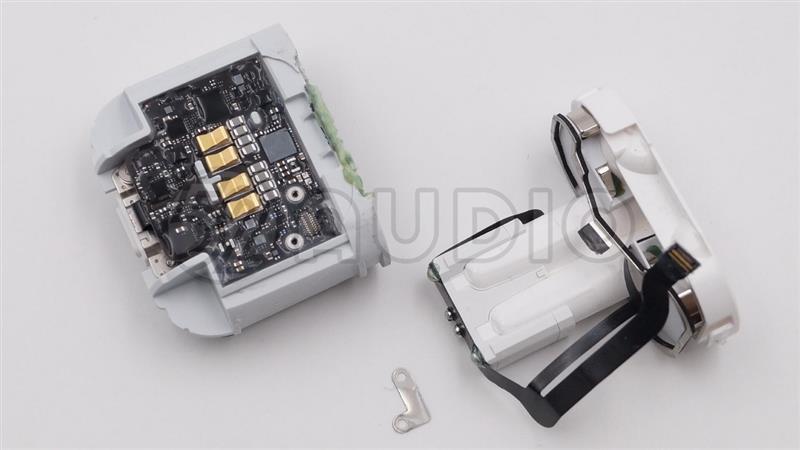

拆下螺丝之后, 分离耳机仓与主板。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

加热外壳撬出内筒,至此充电盒内部结构件一览无余。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

来看看无线充电部分,负责无线充电的线圈和耳机充电盒背部的按键模块一并固定在机身后面的内侧。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

拆下这两个模块,这一面可以看到无线充电线圈和中间的配对按钮。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

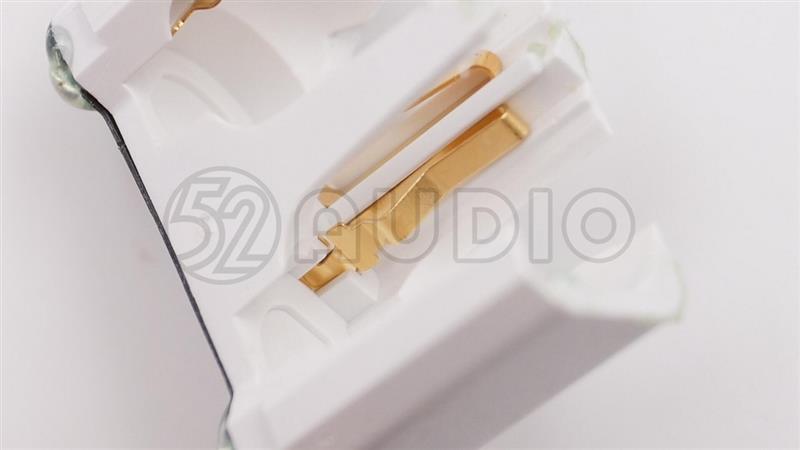

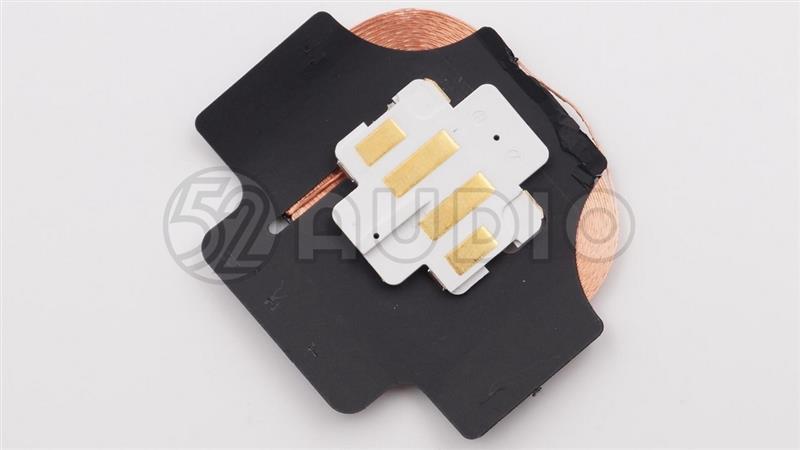

其中一个白色塑料部件背后有四个金属接触区域。在AirPods一代的按键模块只有两个长方形金色触点,AirPods 二代按键模块增加了两个无线线圈的触点。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

拆下这个按钮,下面是一个微动按键。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

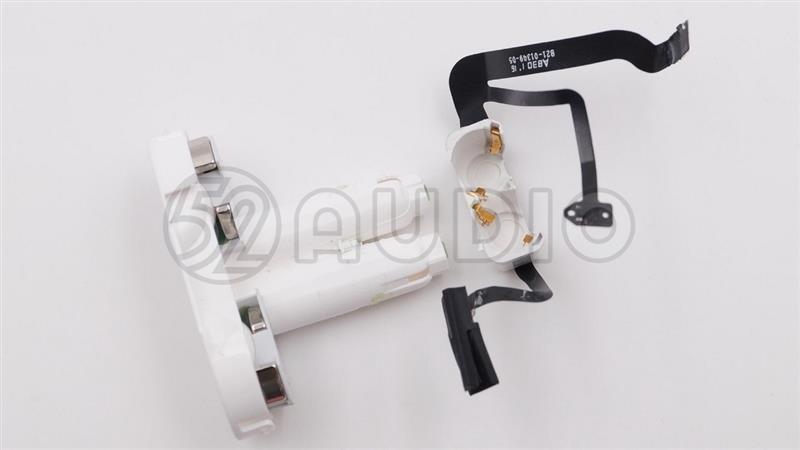

中框和外壳之间有一块垫片,耳机的仓位延伸到一根柱子下面,最下部分的充电触点是一个独立的模块,排线从主板出来分离成两部分一部分连接充电触点,一部分连接指示灯/霍尔传感器。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

三颗LED指示灯,表示不同颜色。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

这一端是一个霍尔元件,检测盒盖的开闭状态。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

耳机仓位的最底端又是一个独立的模块,排线粘附在它的底部。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

一共四块铜触片,可以看出与耳机的接触面积大,可以保证充电持续平稳进行。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

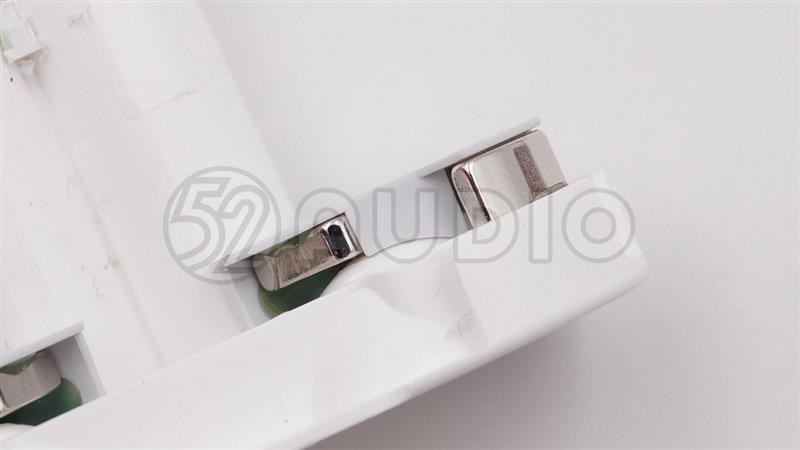

两块磁铁,在耳机即将放入耳机充电盒的时候会吸附耳机,辅助定位。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

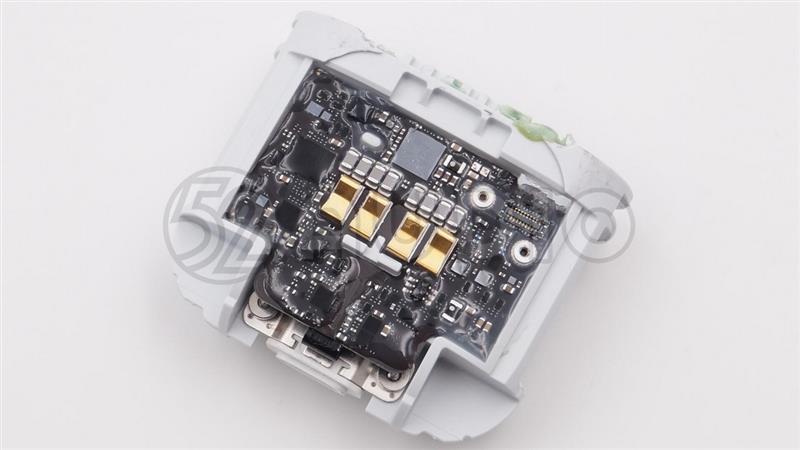

接下来看看耳机主板内筒这个部分,正面固定着主板,主板上有四个弹性金属触片最为显眼。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

另一面基本上就看到一个塑料框架(这个位置是电池已经提前取下),采用螺丝固定着一个Lightning接口小板。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

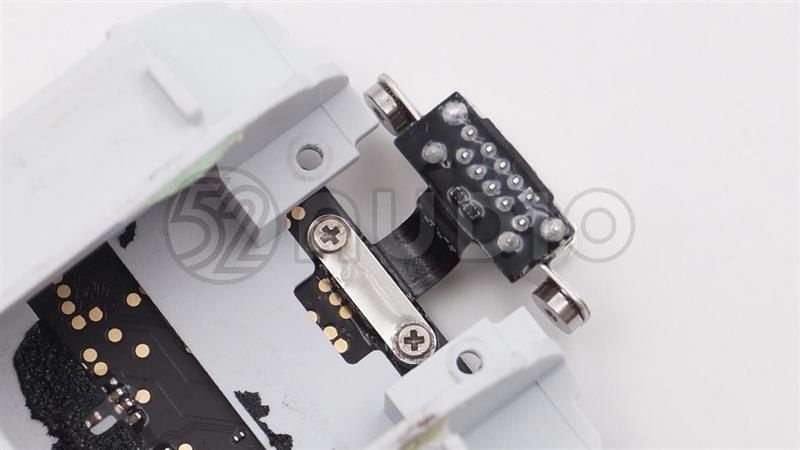

拆下Lightning接口小板之后,底下Lightning接口的排线还用螺丝固定在主板上。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

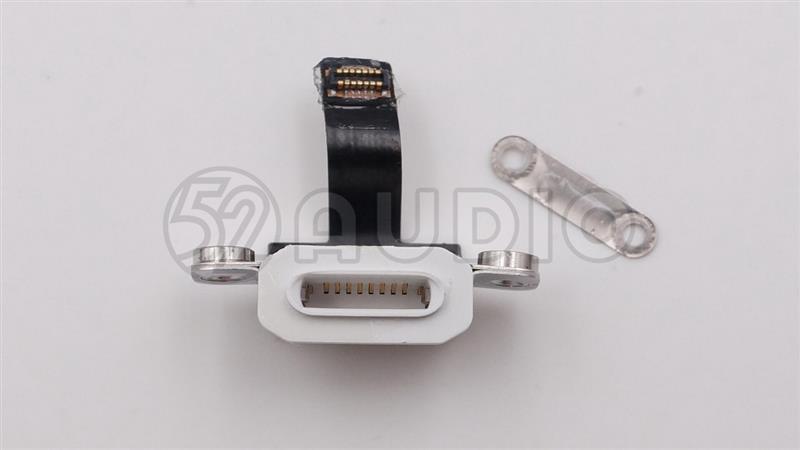

Lightning接口特写。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

背面是一个88ZDA的编号的喷墨。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

主板上都用了软质透明的防水胶覆盖,可以有效地增加这些微小元件的机械强度达到保护的目的。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

接下来拆下主板之后,这个中间就基本只剩下塑料框架了。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

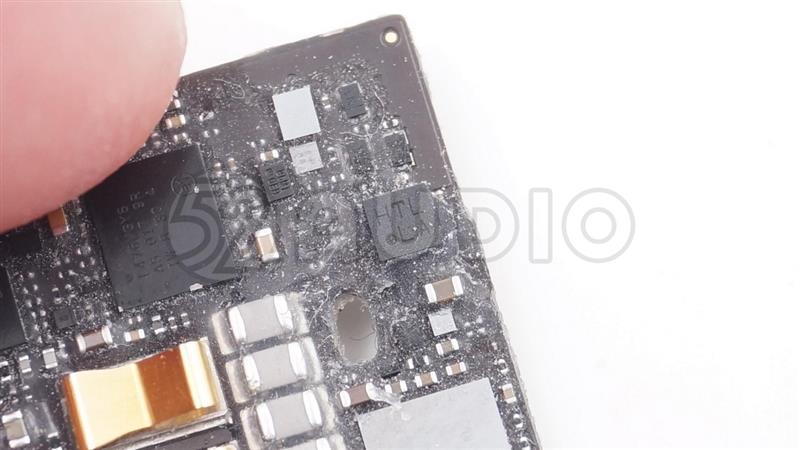

耳机充电盒主板正面特写。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

耳机充电盒主板背面特写,有许多测试点和两个排线插座。左上方的是电池连接插座,下方的是Lightning接口连接插座。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

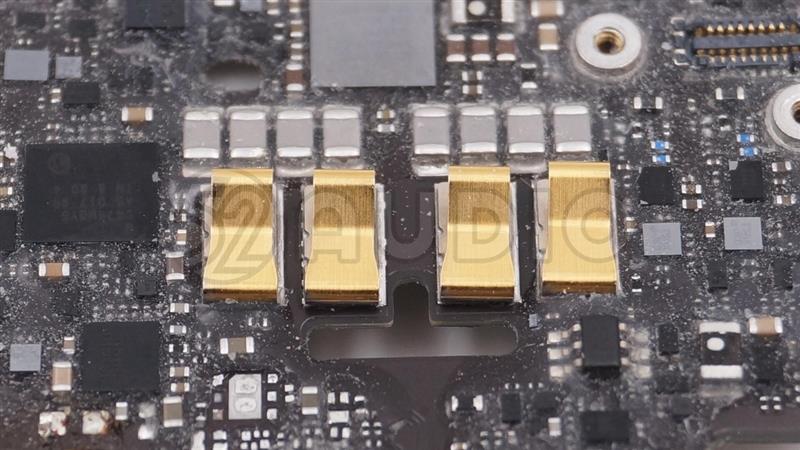

位于主板背面的四个金属触片,用于接触无线充电线圈和按键模块。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

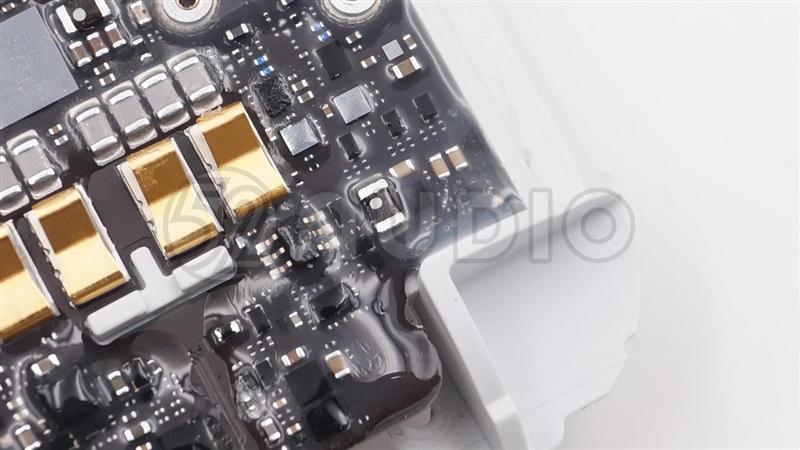

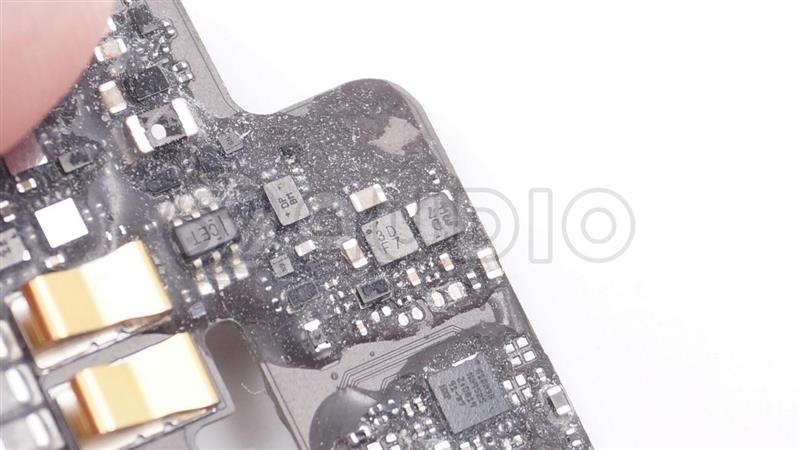

触片旁边排列着八颗NPO电容。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

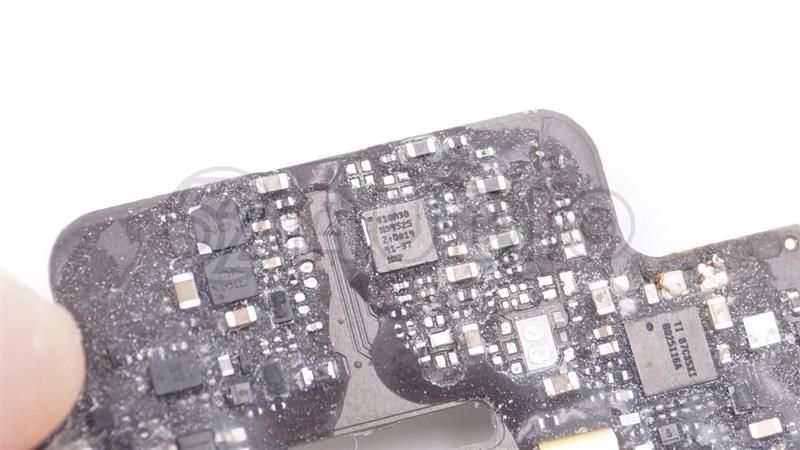

NXP S10A38 N94S25 USB logic and charging IC 充电芯片。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印3D F7的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

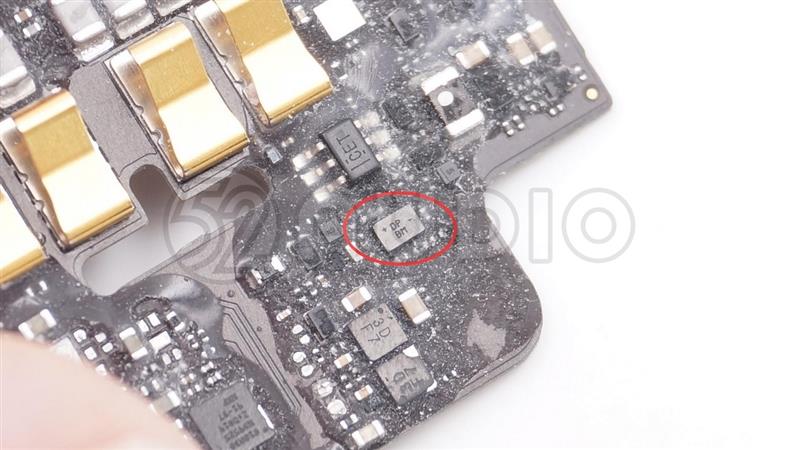

丝印DP BM的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印CET的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印3441 TBSN的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印T5AX JKD的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印SDG的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

TI德州仪器 BQ25116A 充电管理芯片。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

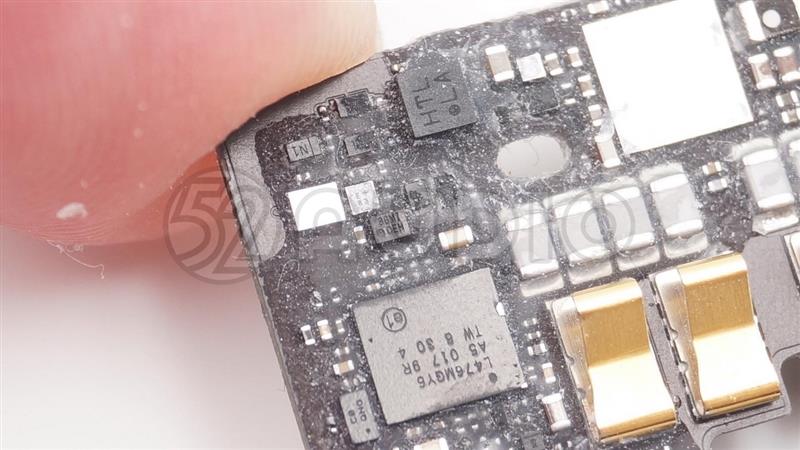

L476MGY6的IC实为ST意法半导体的MCU型号 STM32L476MGY6 – ARM Cortex-M4 微控制器。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印7AG的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印86MI OEH的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印HTL LA的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

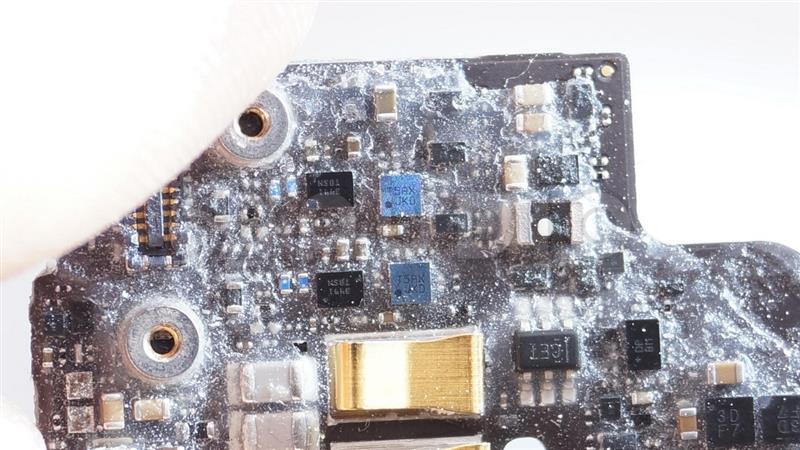

丝印86E1 1A8的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

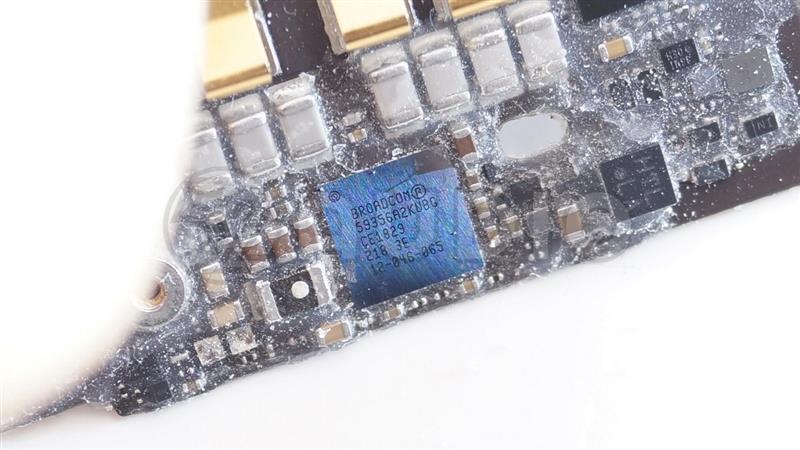

BROADCOM BCM59356 无线充电管理IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

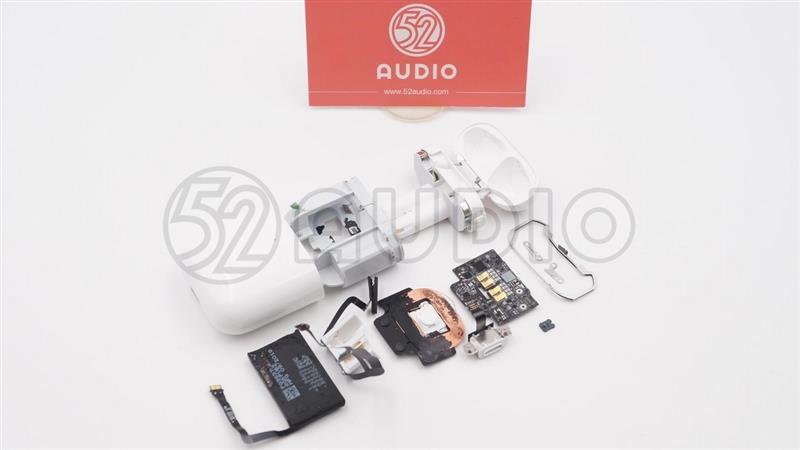

耳机充电盒拆解一览。

三、苹果AirPods二代耳机拆解

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

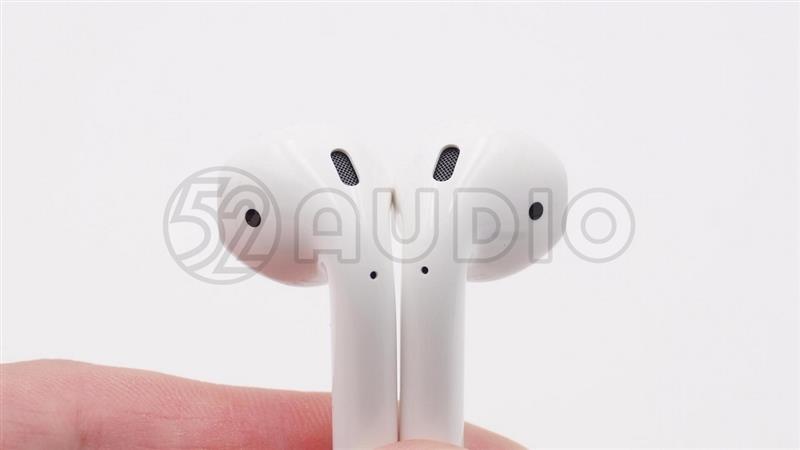

据苹果官方页面介绍,AirPods二代知道你何时开口说。此处为语音加速感应器可识别出你何时在说话,并与一对采用波束成形技术的麦克风默契协作,过滤掉外界噪音,清晰锁定你的语音。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

并且,AirPods二代知道你何时开始听。光学传感器和运动加速感应器默契协作,可自动控制各种音频体验,比如激活麦克风来进行语音和使用Siri,并让AirPods实现一入耳便可播放。

另外,是只戴一只还是同时使用两只耳机,都悉听尊便。听音乐时,轻点两下AirPods,便可开始播放或向前跳到下一曲目。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

两只耳机腔体的下方都印有CMIIT ID和产品型号,中国制造,看起来,合模线有些明显。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

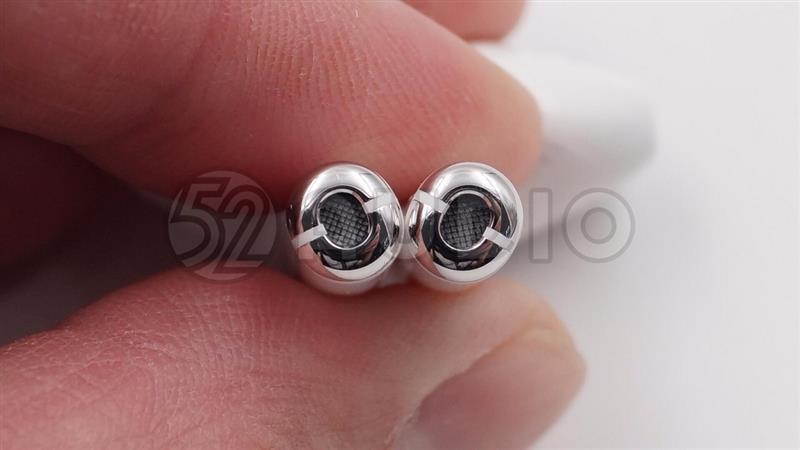

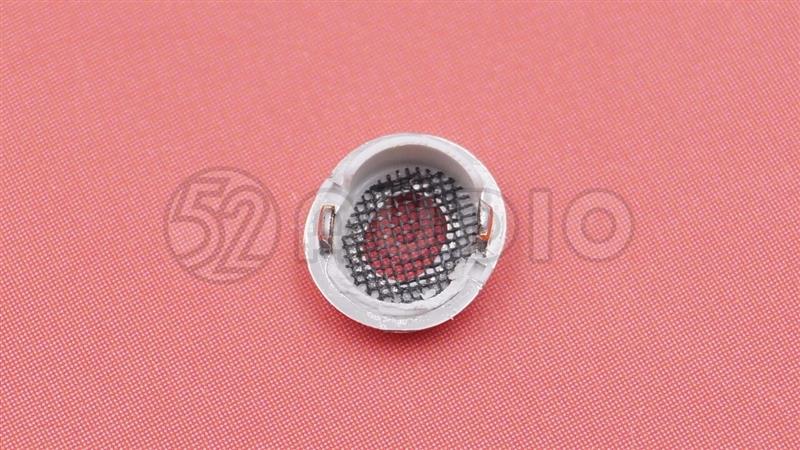

耳机的充电触点被巧妙地设置在底部,它们是用中间塑料断层隔开的两个半圆的金属触片,中间是通话麦克风,有金属网防尘。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

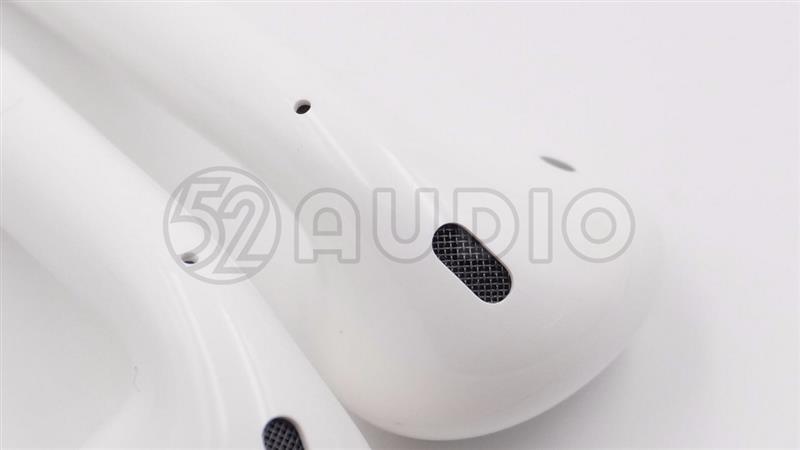

降噪麦克风孔。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

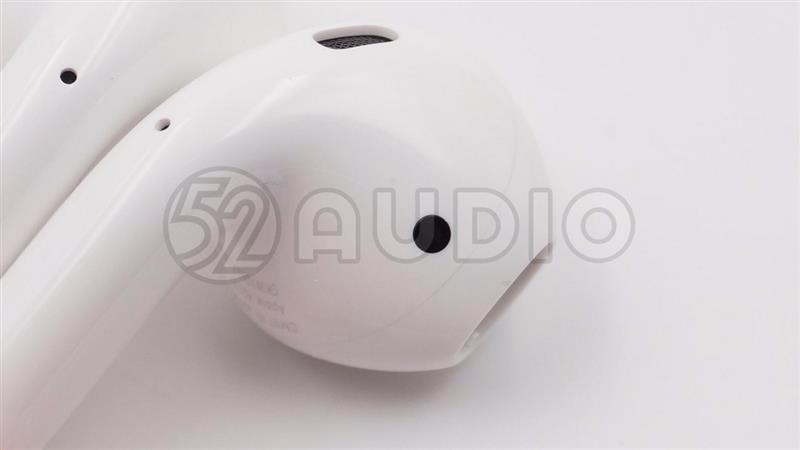

耳机外侧的一个加速度感应器。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

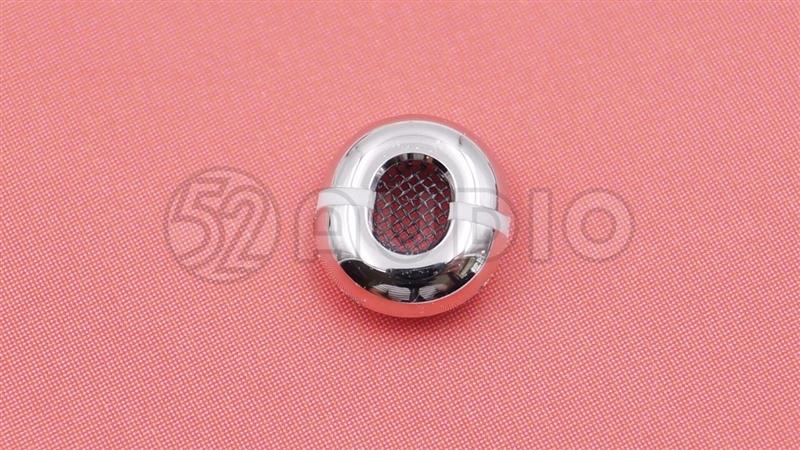

这边是面积较大的带防尘网的倒相孔。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

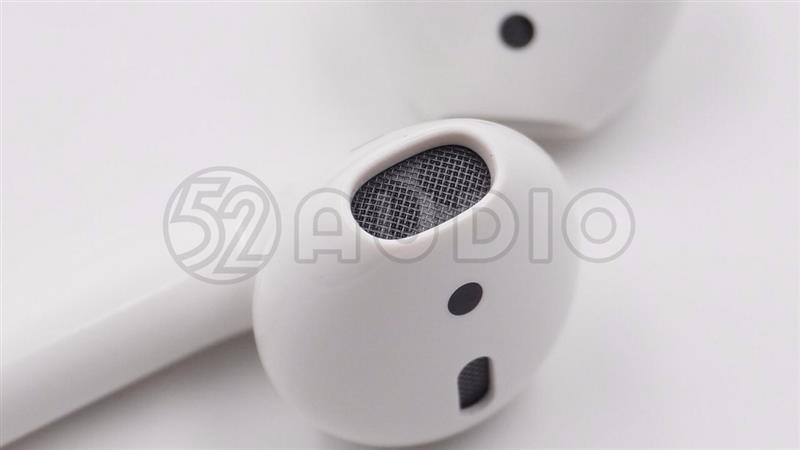

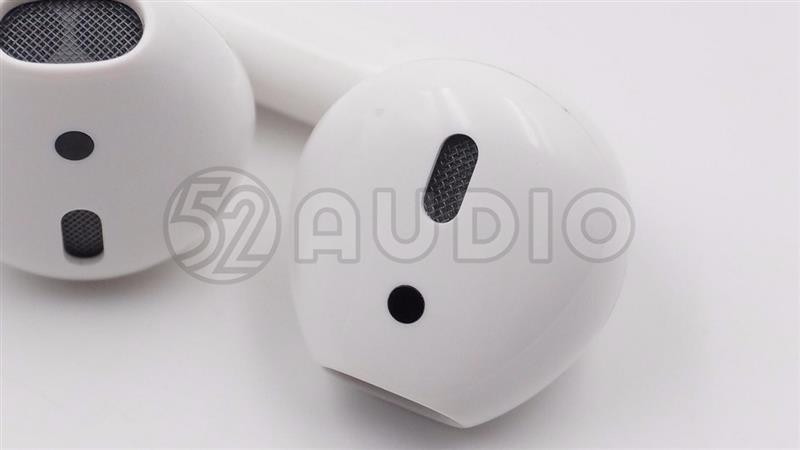

耳机部分,长条状的是气压平衡孔,下面的圆点是传感器。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

出音孔位置有金属防尘网。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

接下来开始进行拆解耳机,经验丰富的我们拆解专员这次从侧面打竖切开。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

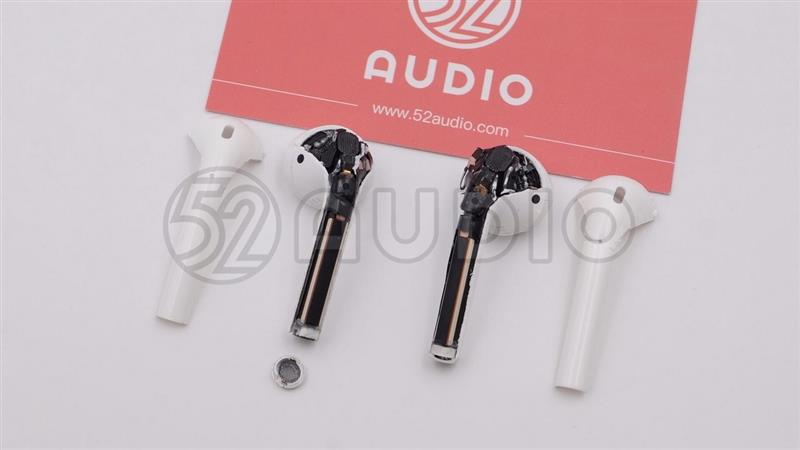

这样就卸下了背盖,直观地看到内部。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

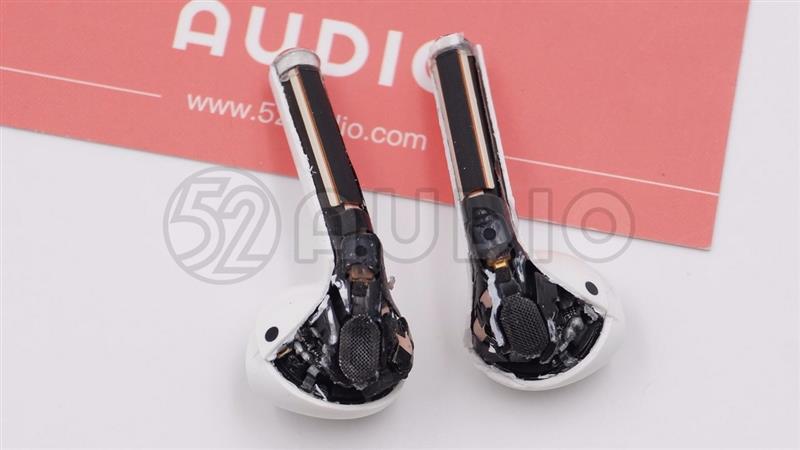

两只耳机内部构造基本一致。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

位于底部的充电触片,中间是麦克风的防尘网。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

在背面可以看到背后的金属触点。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

切割出来的耳机壳背面,内壁上有传感器开窗。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

L形状的倒相孔是一块独立的塑料模块。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

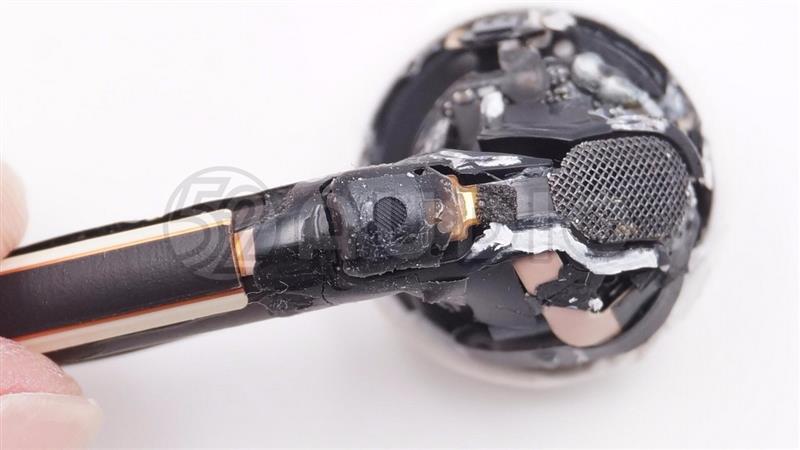

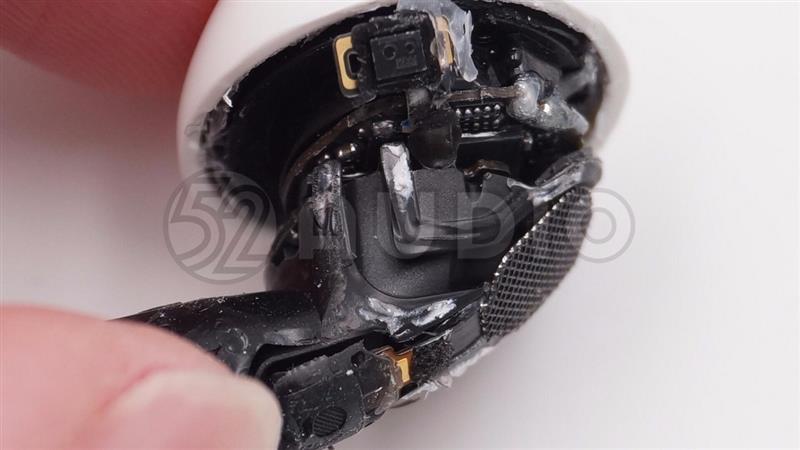

去掉整个外壳的耳机,可以直观的看出硬件的堆叠结构紧凑程度令人乍舌。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

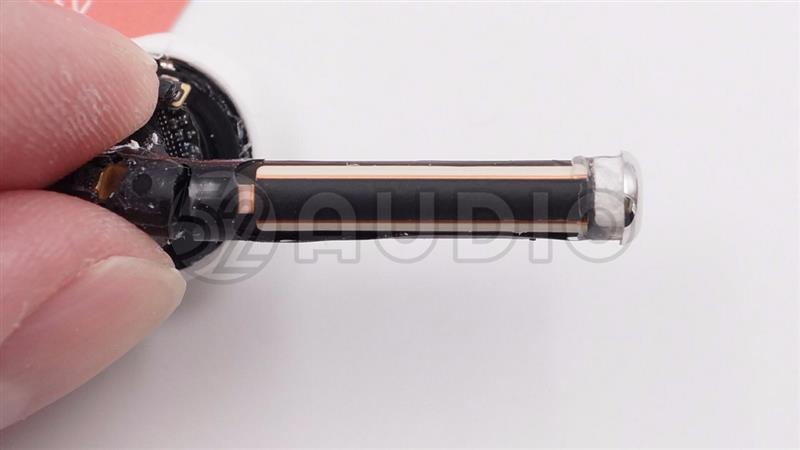

耳机电池外覆盖着耳机的天线。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

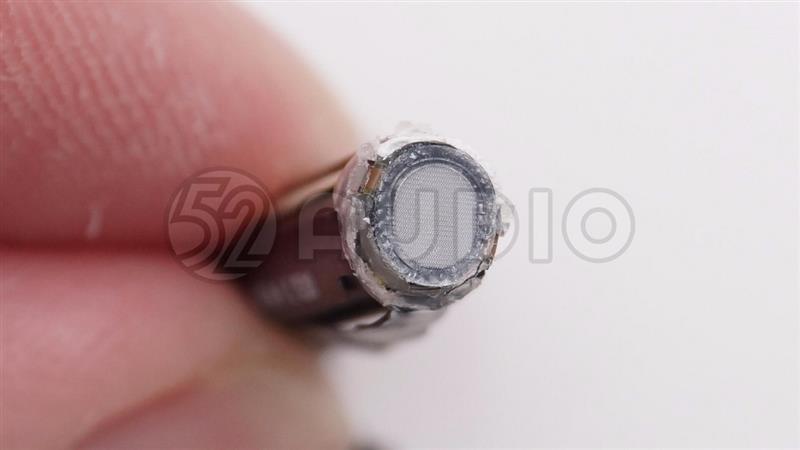

底部麦克风,覆盖有白色半透明的防尘网。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

拆下上面一层,底下是电池的负极排线焊点。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

电池正极排线焊点。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

位于底部的通话麦克风,被白色胶水包裹保护。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

接下来开始看看耳机上的部件,耳机背后的降噪麦克风孔对应位置被一层黑色胶包裹。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

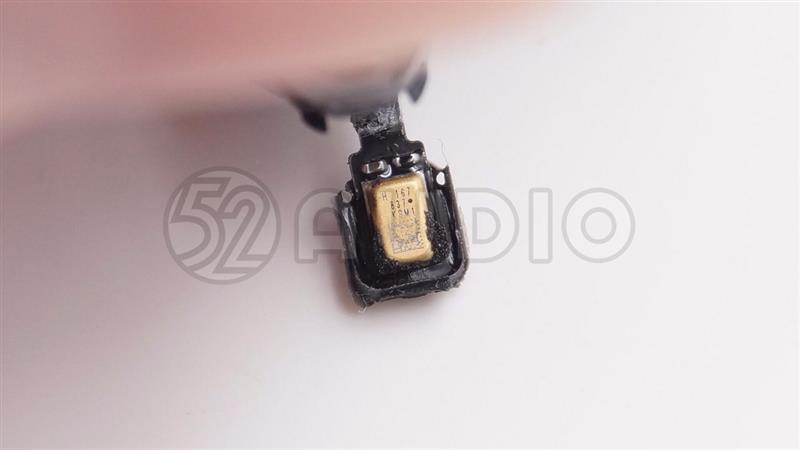

掀开黑色的表面,背后也是一个MEMS贴片硅麦。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

独立的倒相孔模块,同时还承载着降噪麦克风。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

模块的另一面。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

AirPods二代的通讯天线半包裹在电池的表面。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

天线背面末端有一个同轴插座。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

同轴插座特写。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

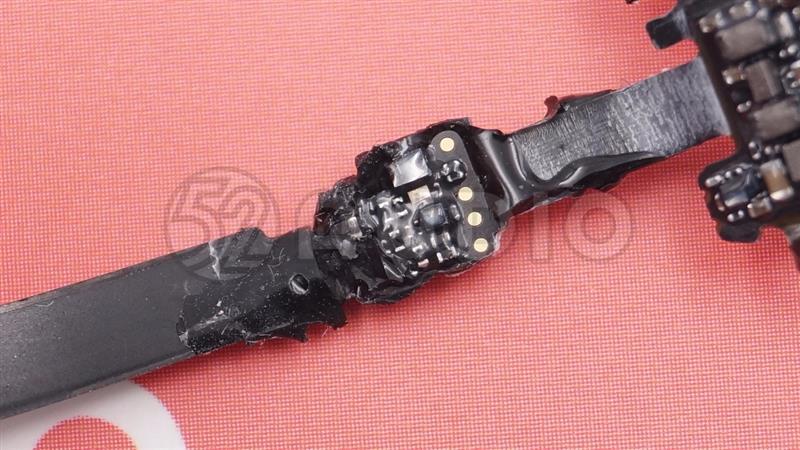

耳机背部的加速度传感器,集成在排线上。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

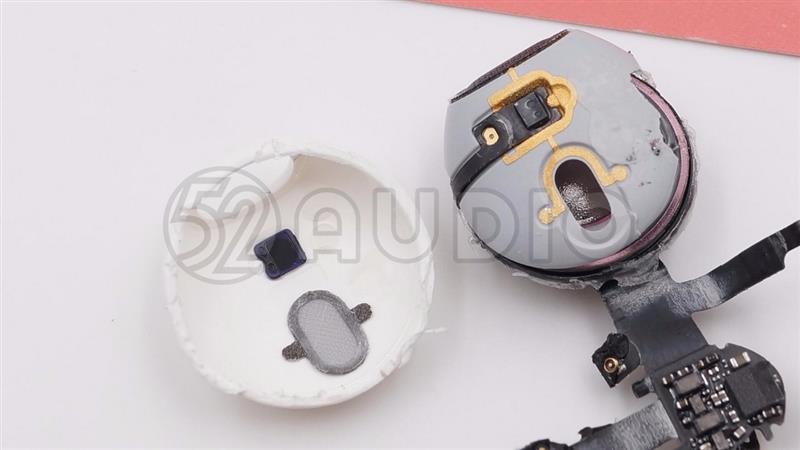

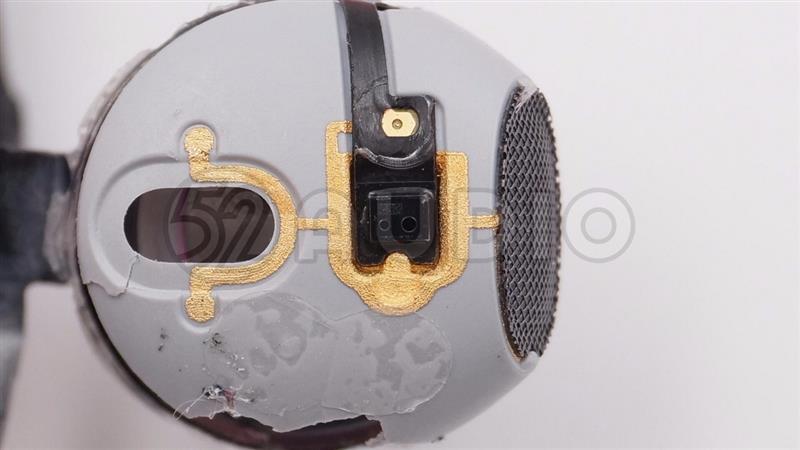

拆下耳机的面盖,下面有一层灰色保护壳,金色部分还充当着传感器天线的功能。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

耳机面盖内侧的传感器开窗和防尘网。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

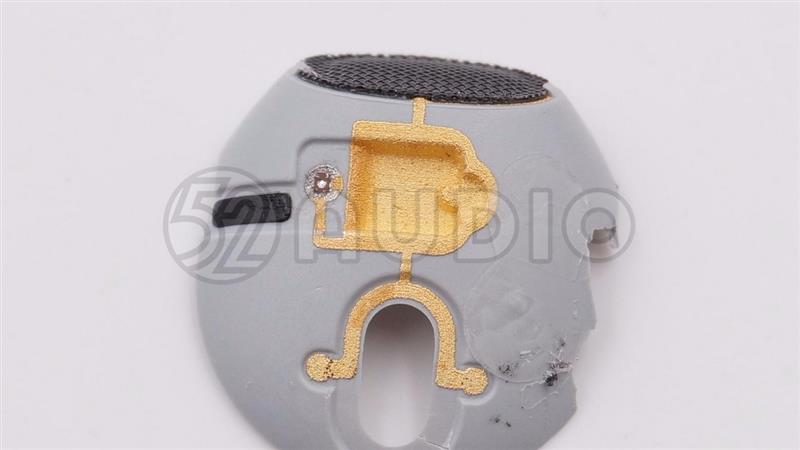

传感器的天线印刷在这块塑料盖上,塑料盖中部有一个传感器,另一侧是音孔。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

拆下传感器之后,下面是完整的天线区域。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

耳机一共有大、中、小3块PCB,电池上其中一边的黑色胶带仍属于排线区域,从耳机主板一直延伸到末端麦克风。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

主板的另一面紧紧固定着扬声器。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

电池和一角硬币对比。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

电池左端是QR Code,右边有+GOKY93mWhA1604,故该电池容量93mWh。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

扬声器背部的T铁,底面没有印刷耳机参数等信息。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

扬声器结构为动圈是扬声器,采用金属球顶和塑料振膜,结合各自的优点,在高低频都能不错地发挥。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

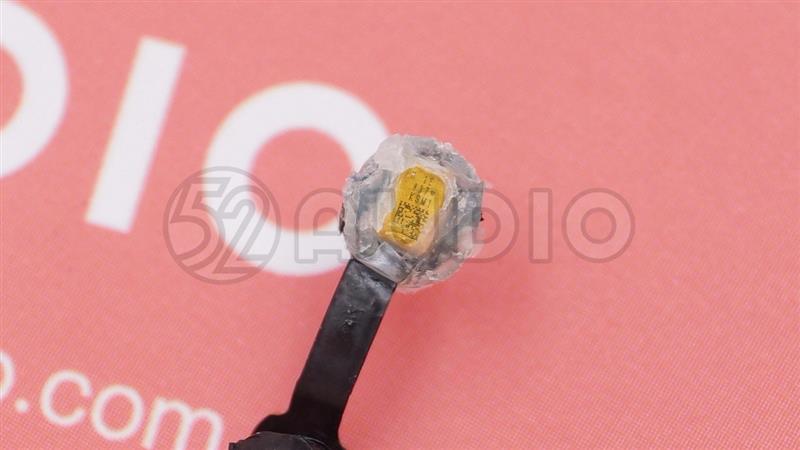

连接在电池排线末端的一块非常小的PCB副板,覆盖有非常坚硬的树脂胶。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

小PCB副板的另一面。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

左边是主PCB右侧相对较小的是中号PCB副板。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

这两块PCB的另一面。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

主PCB背面无元件,均匀分布这众多测试点。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

骨传导传感器。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印KNV LA的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

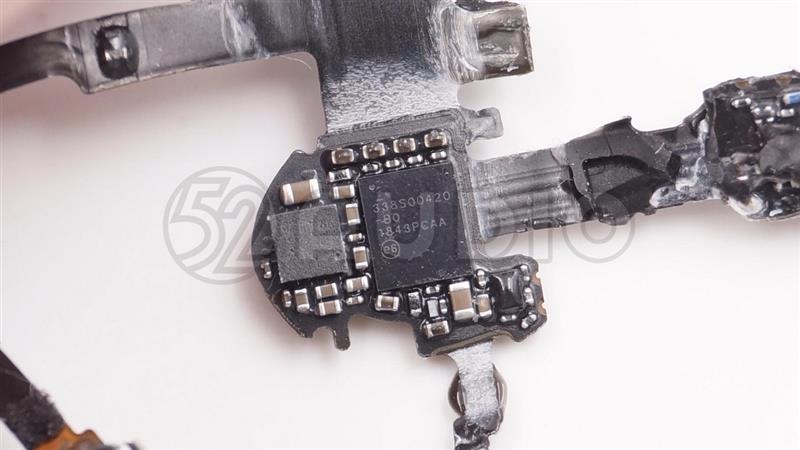

Apple 338S00420,推测这是一颗低功耗立体声音频处理芯片。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印BW A09的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印25SL 128A 1829的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

丝印+AAF 834的IC。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

Apple 343S00290芯片,推测这就是Apple H1。据了解,这颗芯片内部集成了Cypress SoC、Maxim 音频编解码器、Bosch MA280加速度计、ST 三轴加速度计、ST 校准器、TI德州仪器 数据转换器等部件。在蓝牙方面,它支持蓝牙5.0,比上代功耗更低。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

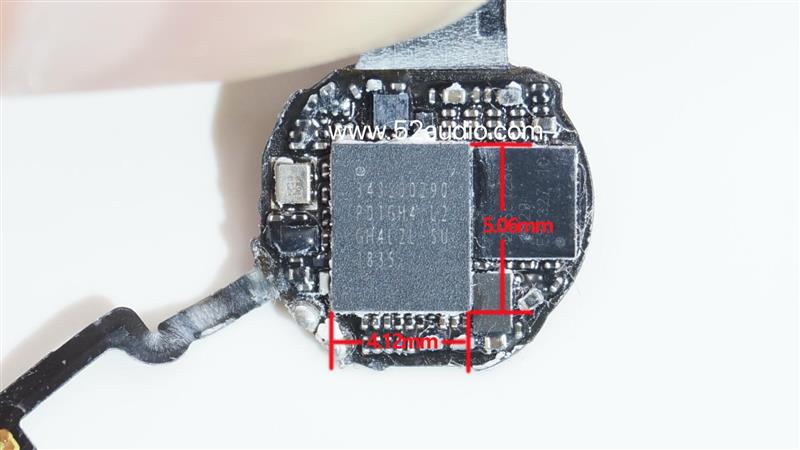

为了让大家更加直观地感受到这款芯片到底有多小,集成度多高,我们标注一下尺寸。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

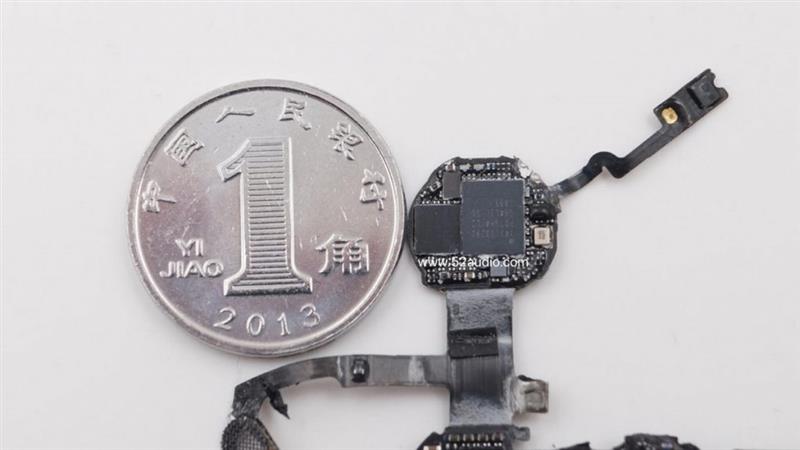

Apple H1芯片与一毛硬币对比大小。

苹果AirPods二代全网首拆:“耳机内集成iPhone4”

拆解全家福。

拆解总结

充电盒方面,这款AirPods 二代的耳机充电盒在外观上与上一代产品相比没有太大的变化,在相似的体积内加入了无线充电功能,能够在不影响用户使用习惯的情况下很大程度上提高了用户的使用体验

耳机方面,最大的亮点就是那颗苹果全新的H1芯片了,它内部集成了SoC、音频解码器、各种传感器和蓝牙功能等如此多的部件,可以说是前无古人后无来者的高集成度。

在耳机扬声器方面没有做太大的改变,也就是说声音风格还是苹果耳机一如既往的三频均衡的风格,也能让用户不改变使用习惯地更换新款耳机。
