“大材小用”拼了！AMD RX 560 XT显卡首发评测

随着NVIDIA从去年下半年开始逐步铺开新的RTX 20系列显卡产品线，AMD这边的动作其实并不多，只是发布了高端的7nm Radeon VII、中端的升级版RX 590、以及相对更低的RX 580 2048SP，面对NVIDIA自上而下的产品线还是比较吃力。

在较为入门的千元级显卡市场上，NVIDIA将会推出GTX 1650，并且继续保留GTX 1050 Ti，所以AMD也需要一款可以相对应的托底产品，今天就带来AMD RX 560XT的测试报告。

产品核心规格：

从核心规格来看，RX 560XT这张卡实际上就是之前中国特供的RX 470D，Polaris北极星架构，1792个流处理器，显存4GB GDDR5。

产品外观介绍：

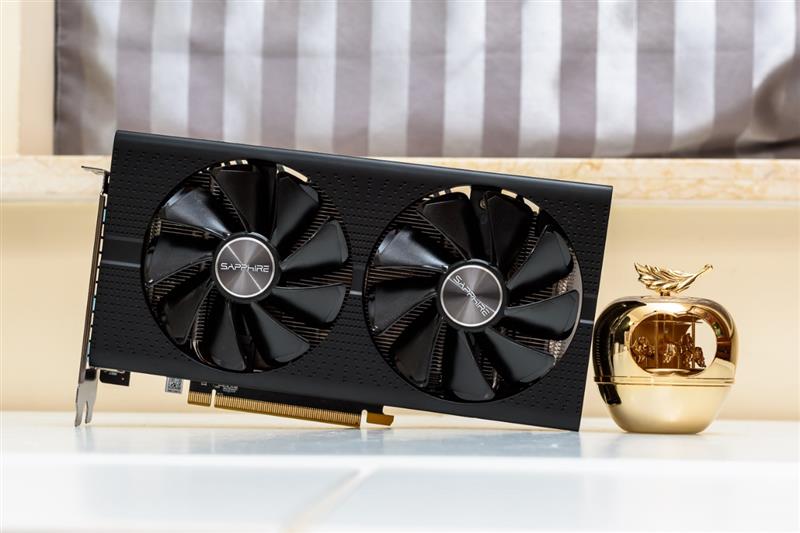

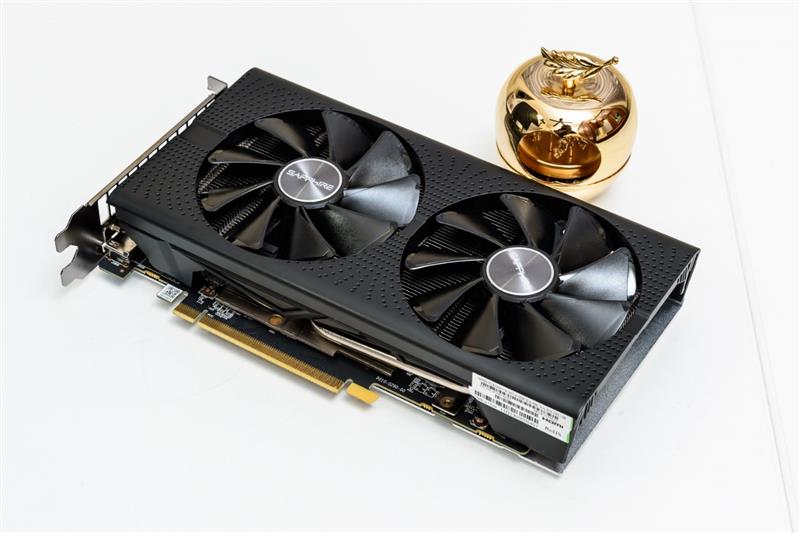

首先来看一下显卡的整体外观，这次拿到的是蓝宝石的白金版。

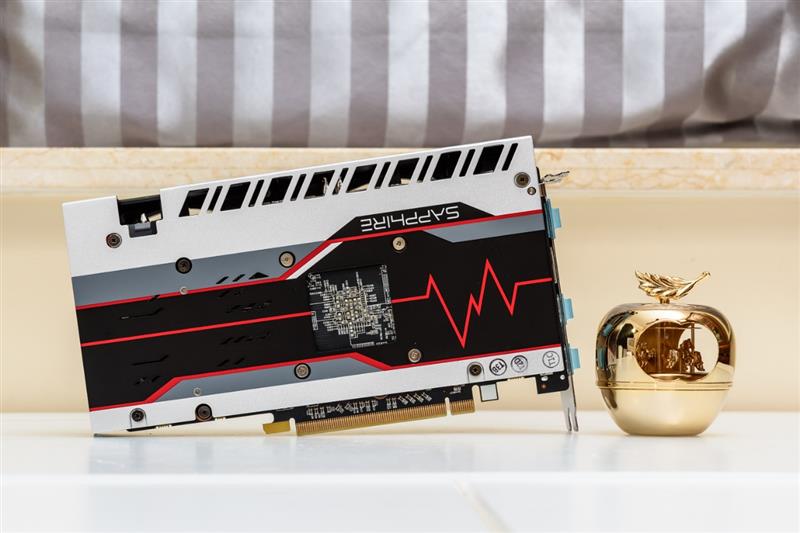

显卡背面覆盖了一张磨砂铝阳极的金属背板。

显卡正面为双风扇架构。

显卡顶部有一个蓝宝石的LOGO，但是没有加LED灯。

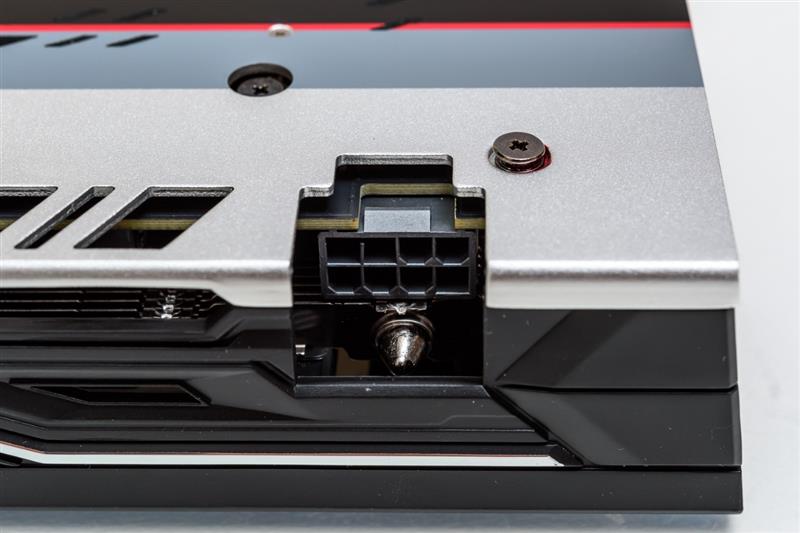

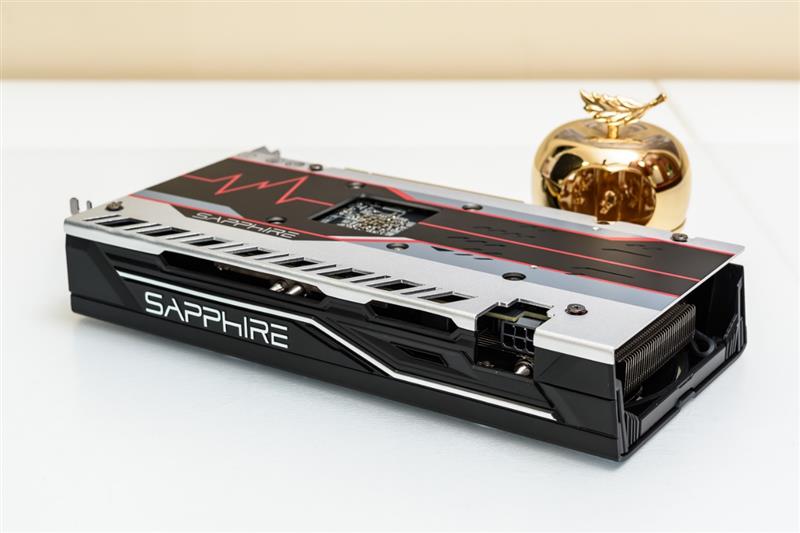

外接供电为单8PIN，由于PCB不是很高，所以供电接口埋得有点深。

显卡的显示接口为2*DP+2*HDMI。

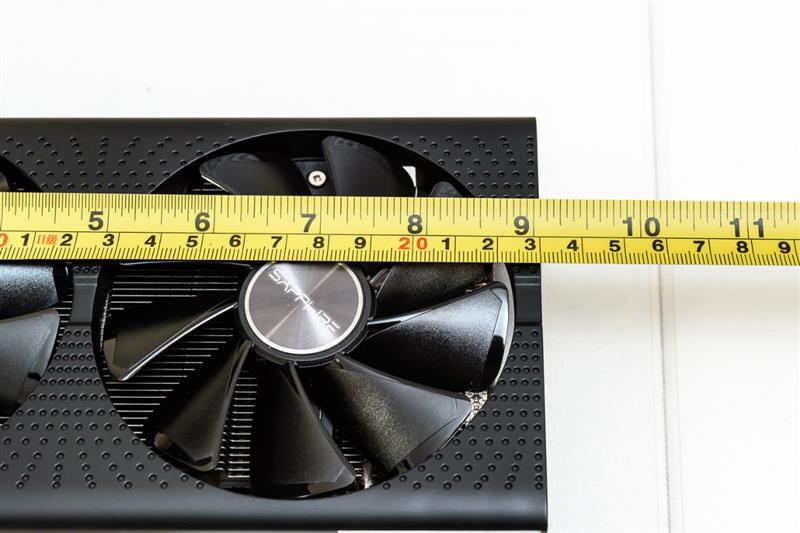

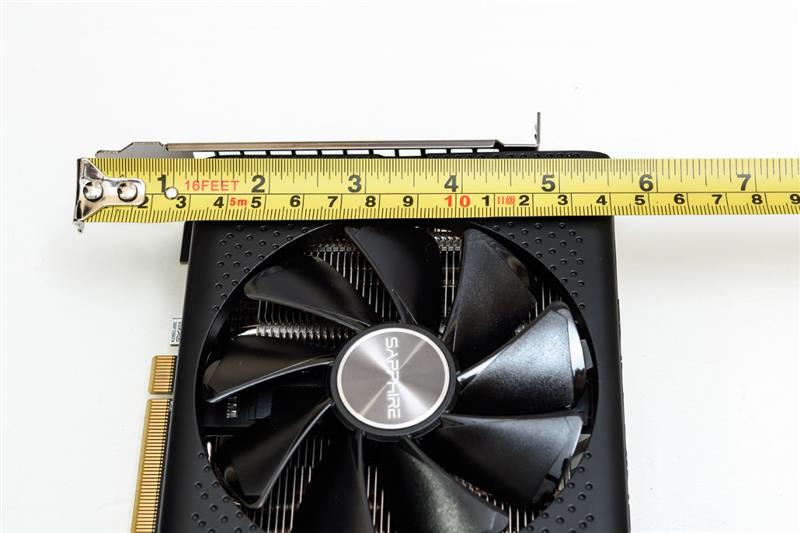

显卡的长度为23厘米，对机箱长度的要求会比较友好。

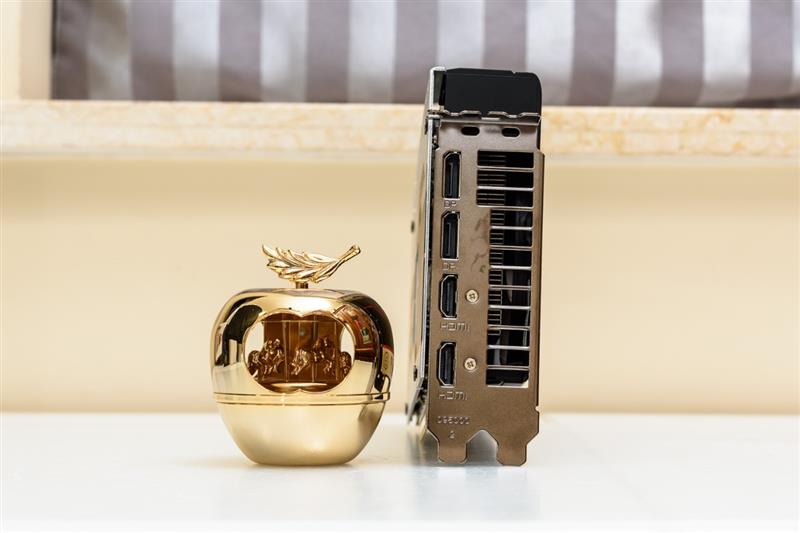

显卡高度略高于PCIe挡板，约14厘米。

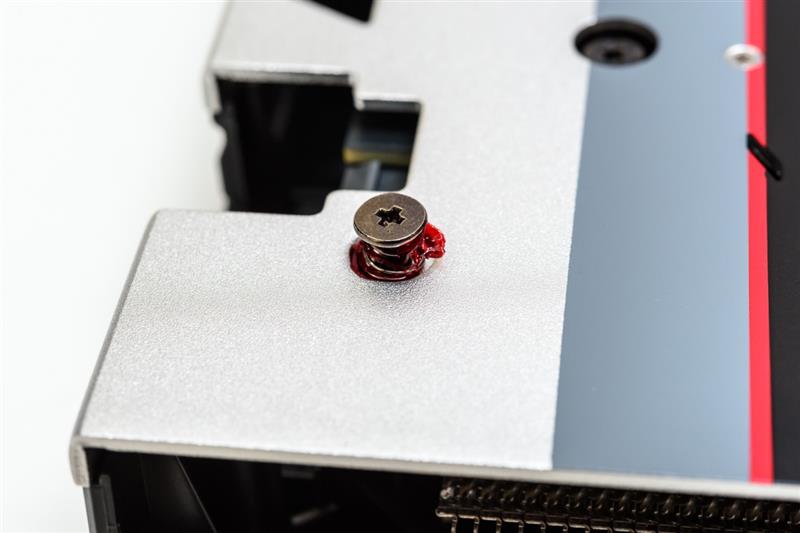

显卡背板的固定螺丝上是有红漆的，所以没有特别的必要不要动手去拆解显卡。

产品拆解介绍：

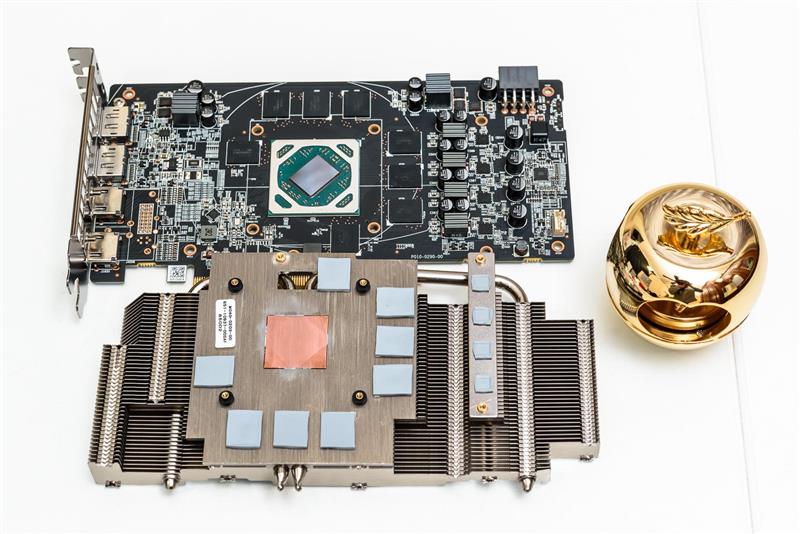

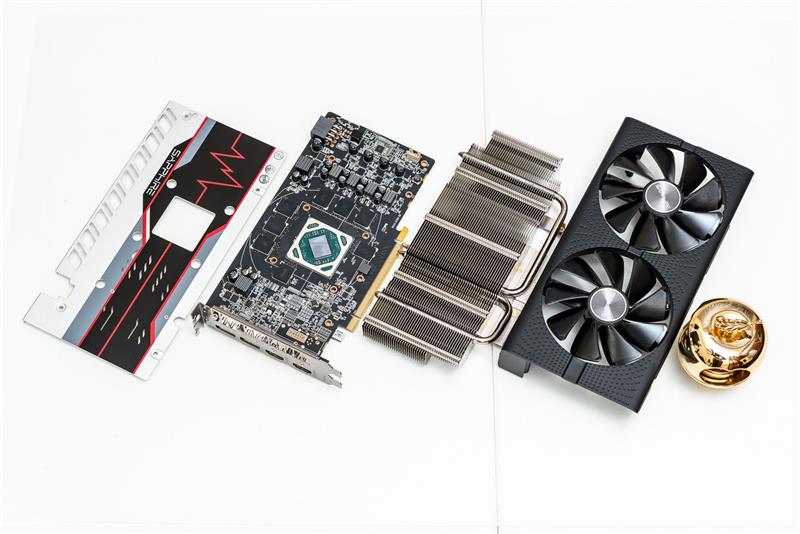

接下来对显卡进行一下拆解，整张显卡分为风扇导风罩、散热器本体、显卡PCB、显卡背板四个部分。

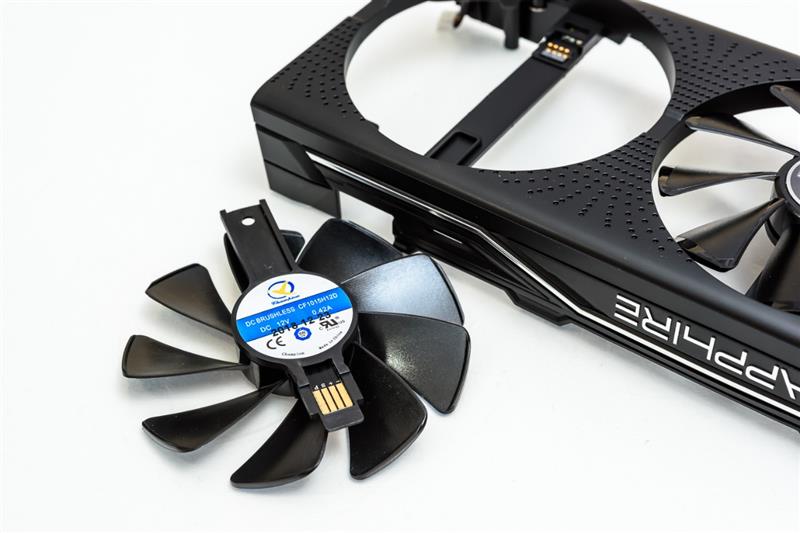

显卡的风扇支持快拆设计，只要卸下一颗螺丝就可以单独取下。

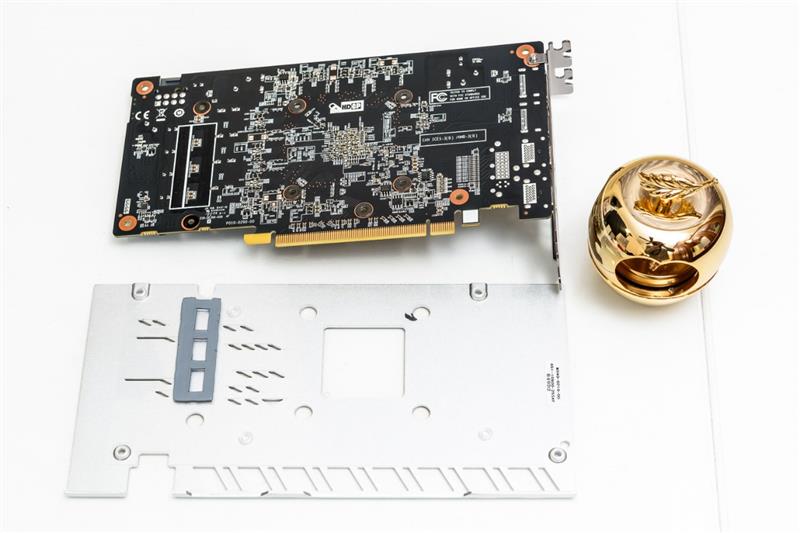

显卡背板的背面可以看到贴了一整张的塑料绝缘垫，对应供电MOS的位置有导热垫帮助供电散热。

显卡中框的工作被散热器整合到了一起，可以看到显存和供电MOS都由导热垫向散热器散热。

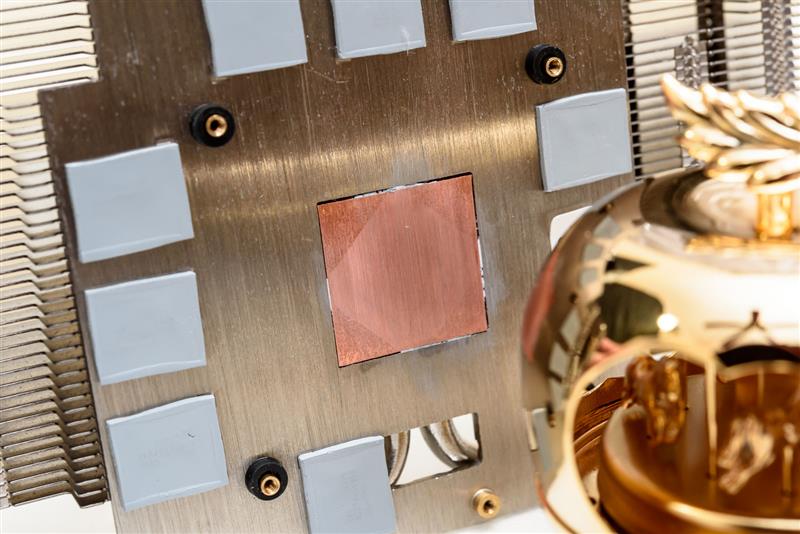

显卡的底座有一个比较小的铜底，底座没有做镜面处理。

显卡散热器为双热管，散热器鳍片总体做工比较好，间距很均匀。

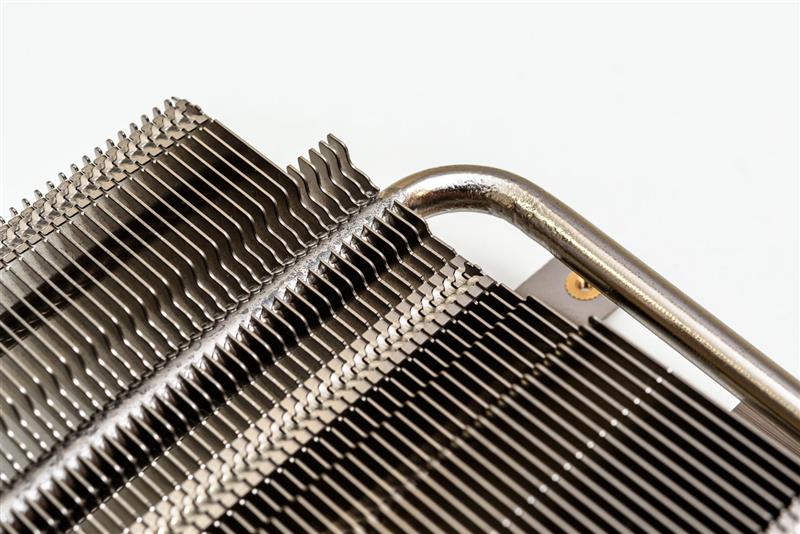

散热器热管与鳍片之间采用焊接处理，热管的弯折也做的比较好。

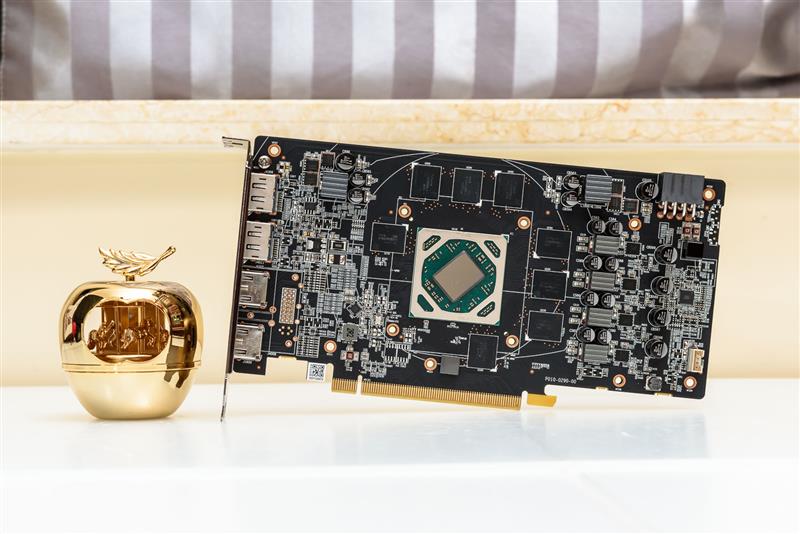

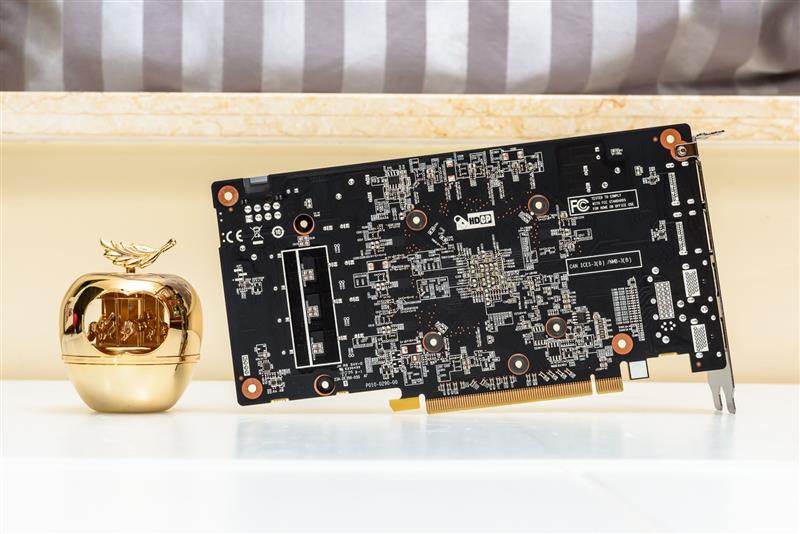

产品PCB介绍：最后来看一下显卡PCB的用料情况。

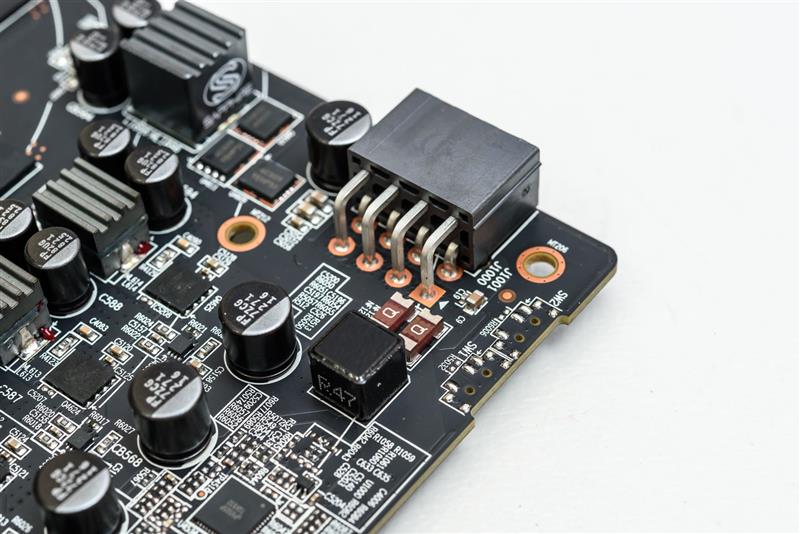

显卡供电接口后方有一颗R47感值的差模电感和两颗保险丝，电路比较完整。

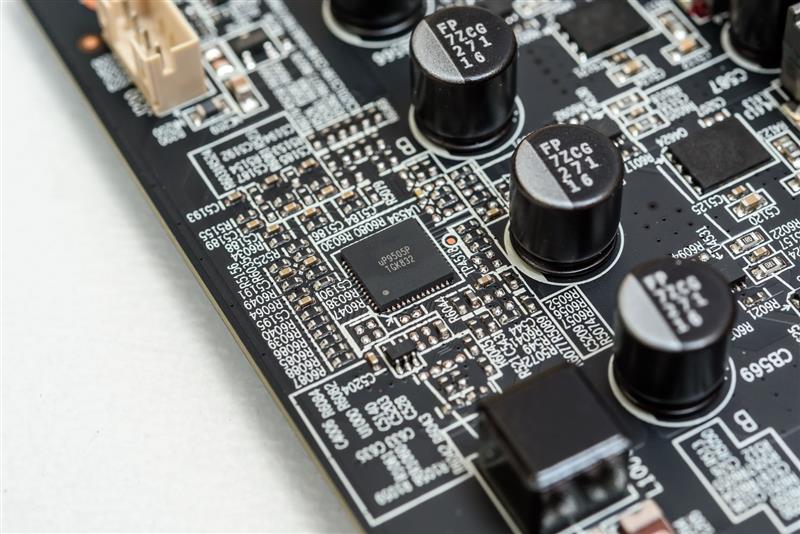

供电的PWM控制芯片为UP9505P。

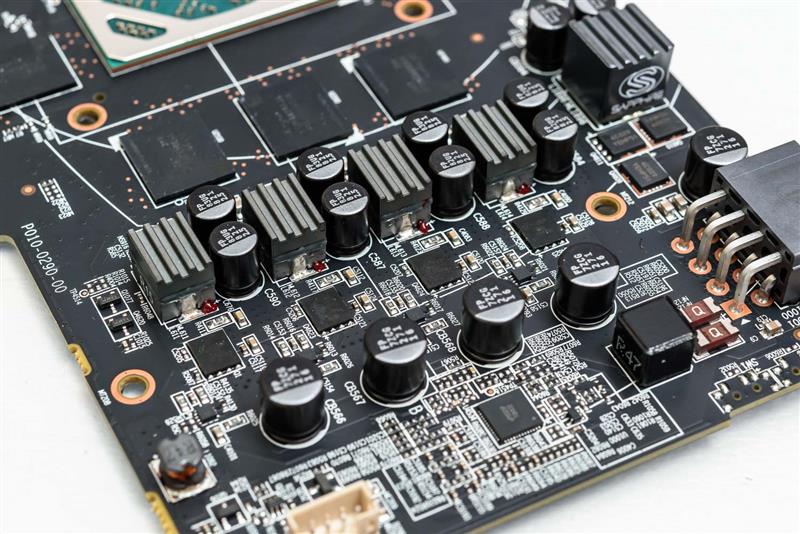

核心供电为4相，输入电容为4颗271微法16V的尼吉康固态电容；每相供电均有1颗DRIVER驱动；MOS为每相1颗DrMOS，型号为FDPC5018SG；电感为每相1颗封闭式电感，感值R15；输出电容为8颗821微法2.5V的尼吉康固态电容。核心供电相数不算很多，但是方案和用料还算不错。

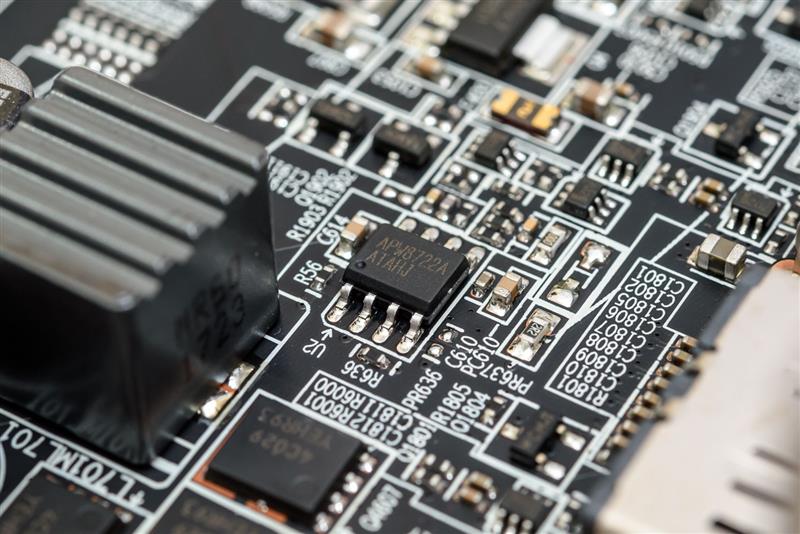

显存供电共2相，分别各有一颗APW8722A芯片来控制。

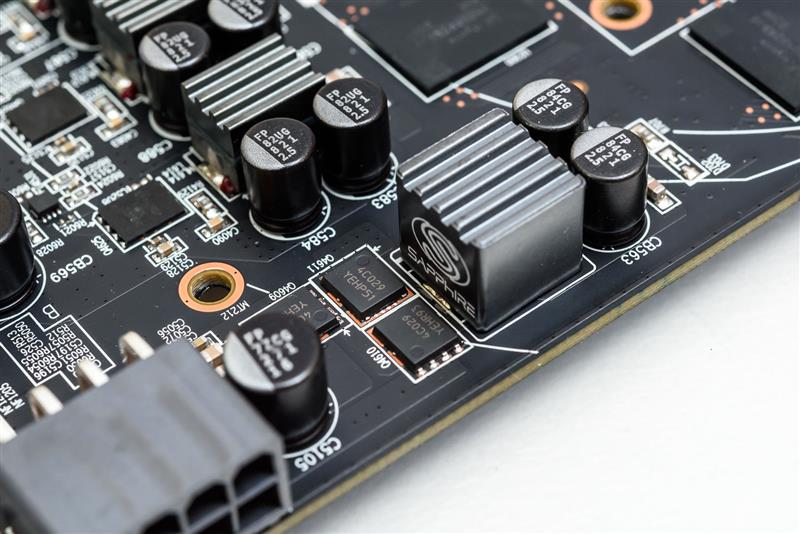

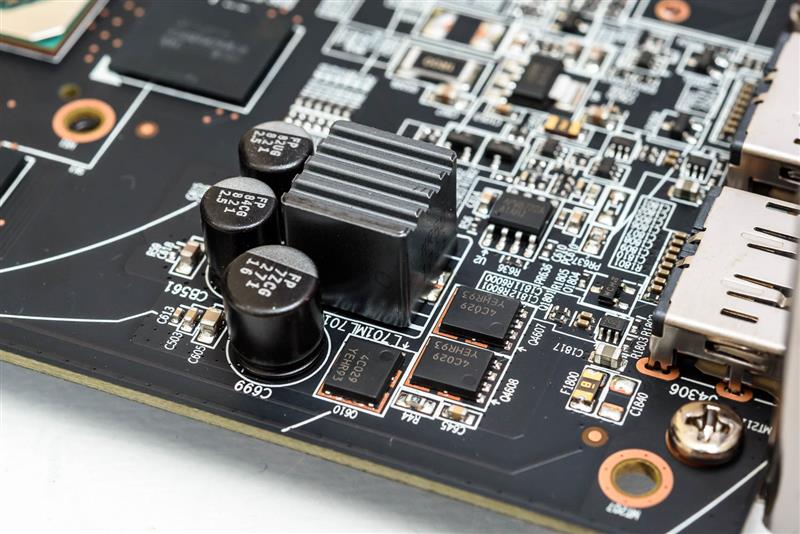

显存供电的位置比较特别，分开两侧，靠近显卡供电和显示接口。输入电容为每相1颗271微法16V的尼吉康固态电容；MOS为每相一上两下，型号均为安森美的4C029；电感为每相1颗封闭式电感，感值R50；输出电容为每相2颗821微法2.5V的尼吉康固态电容。显存供电还算中规中矩，方案比核心供电弱了一点。

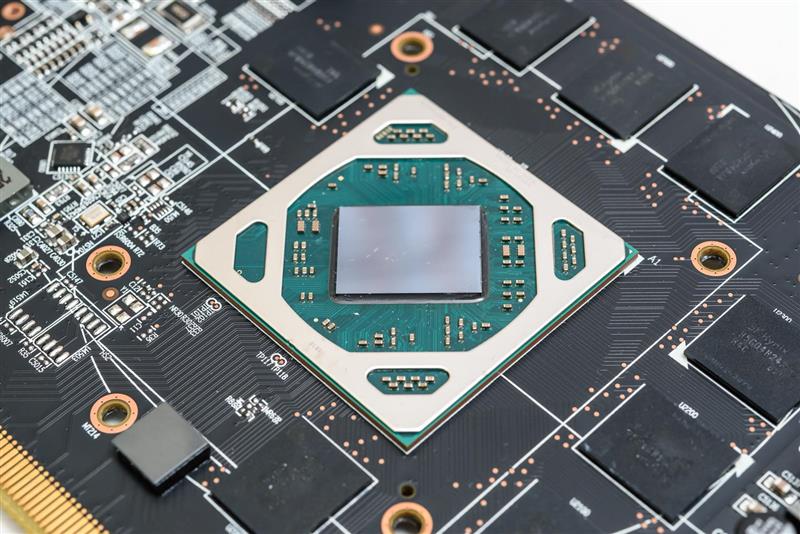

显卡的核心代号依然是Ellesmere。

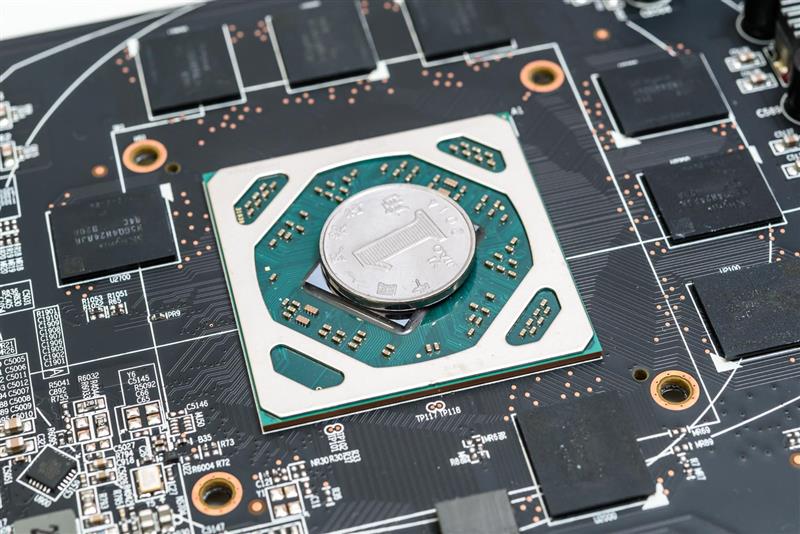

核心并不是很大，与一毛线硬币相比还小了一圈。

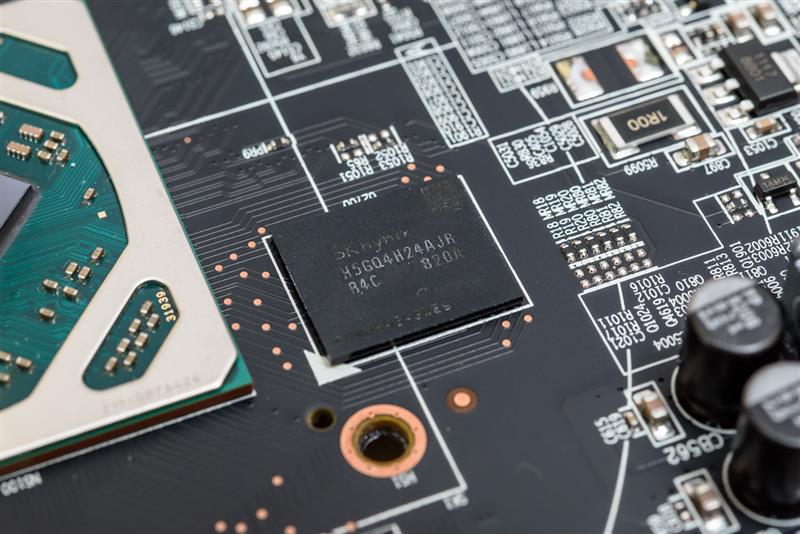

显卡用了8颗SK海力士颗粒，型号为H5GQ4H24AJR，合计容量4GB，等效频率7GHz，感觉频率还是偏低了一些。

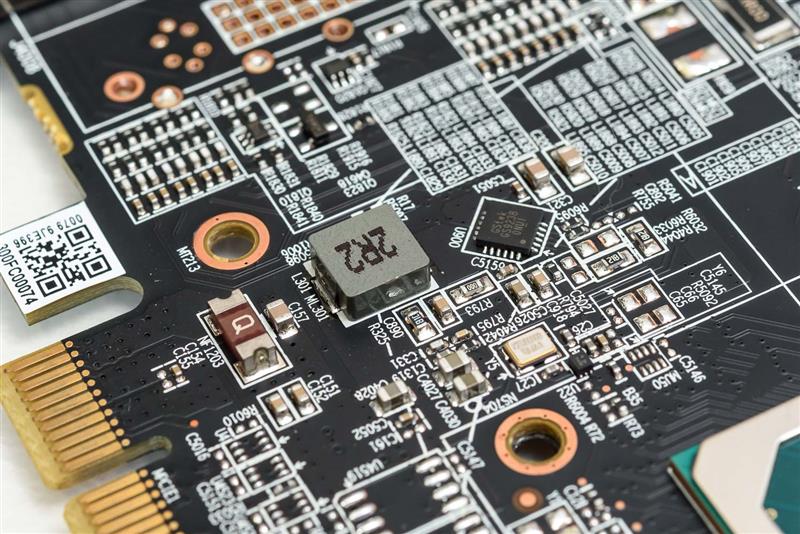

PCI-E插槽也有单独的电路，由1颗保险丝，1颗2R2差模电感和1颗GS9238组成。

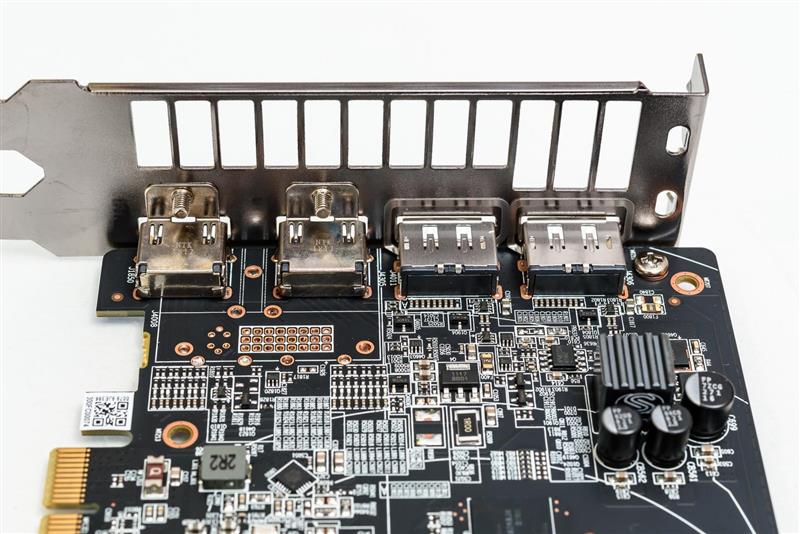

显示接口的低通部分做的比较简单，毕竟全部是数字接口了。

产品测试平台：

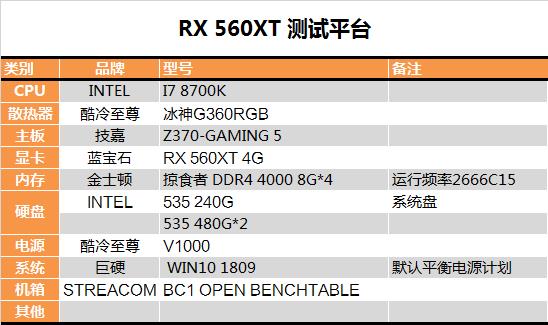

以下为测试平台的详细配置表。

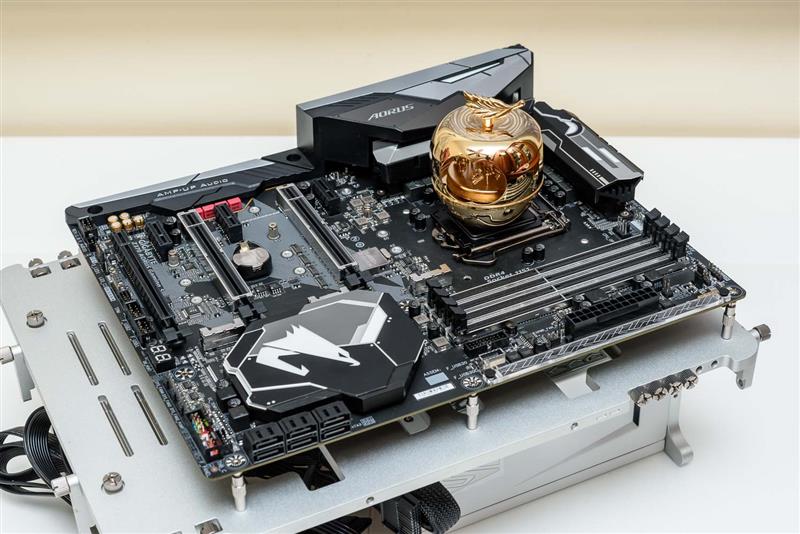

主板是Z370-GAMING 5。

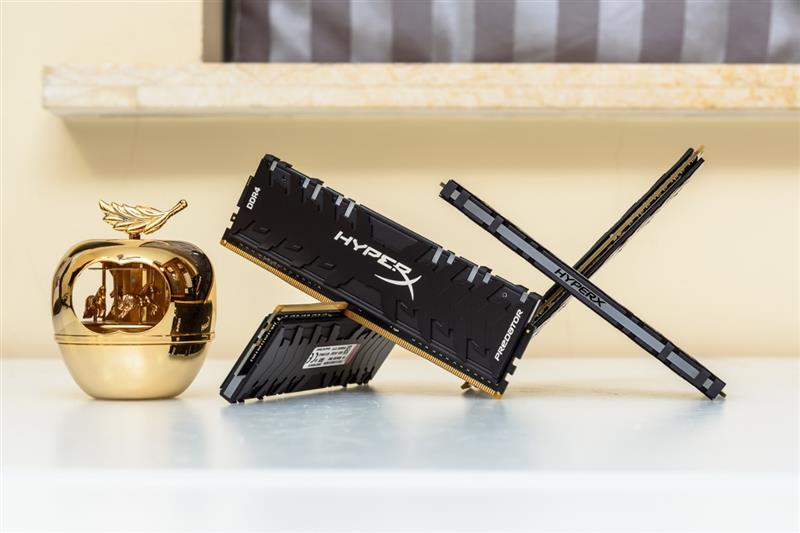

内存是金士顿的DDR4 8G*4。实际运行频率是2666C15。

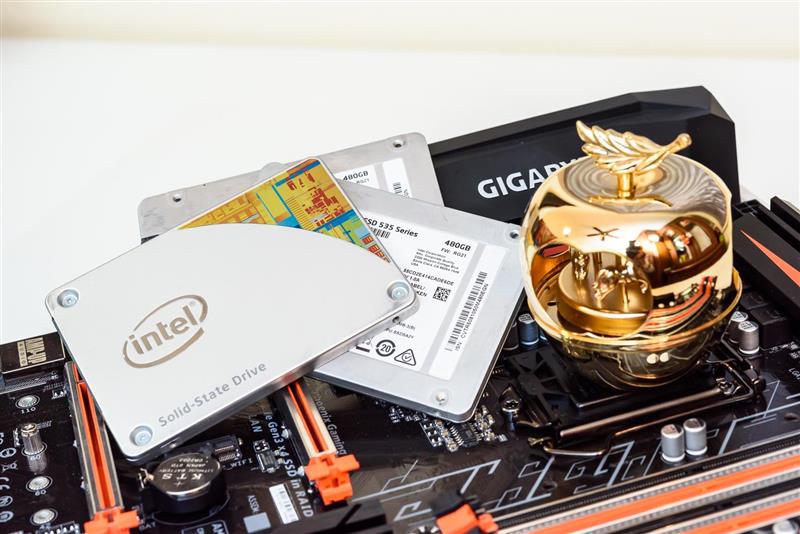

SSD是三块INTEL，系统盘用的是比较主流的535，以保证测试更接近一般用户。240G用作系统盘，480G*2主要是拿来放测试游戏。

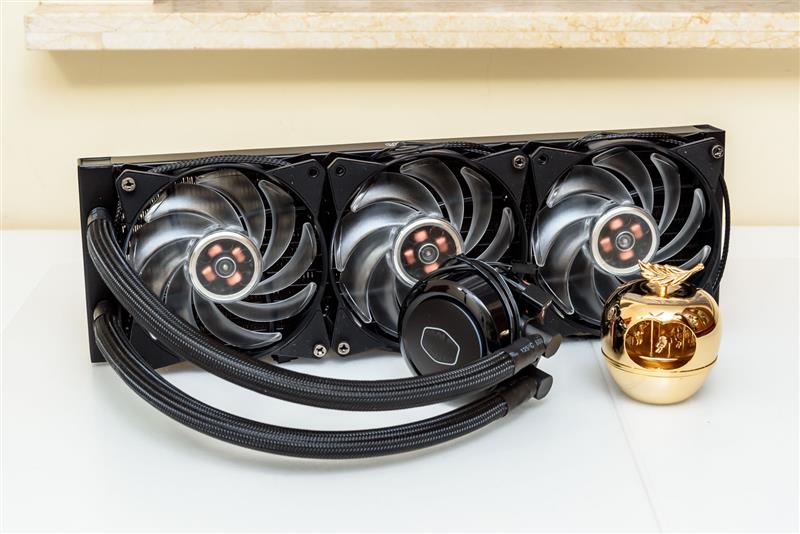

散热器是酷冷的冰神G360RGB。

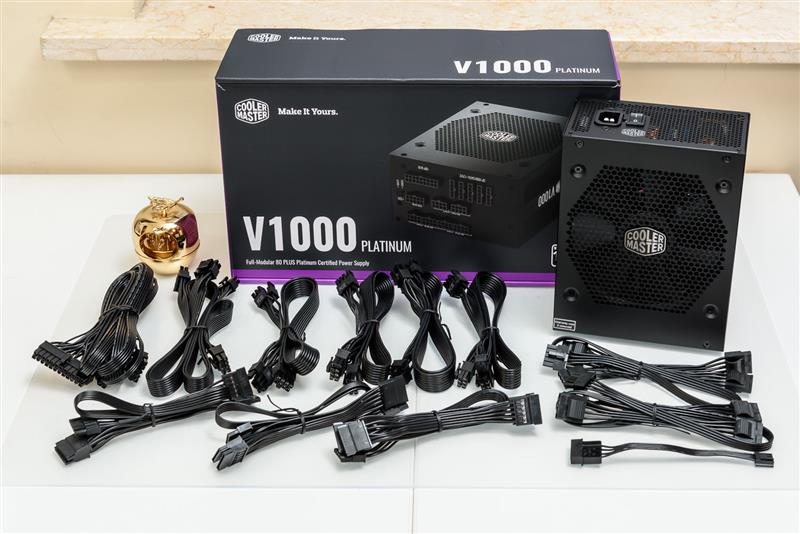

电源是酷冷至尊的V1000。

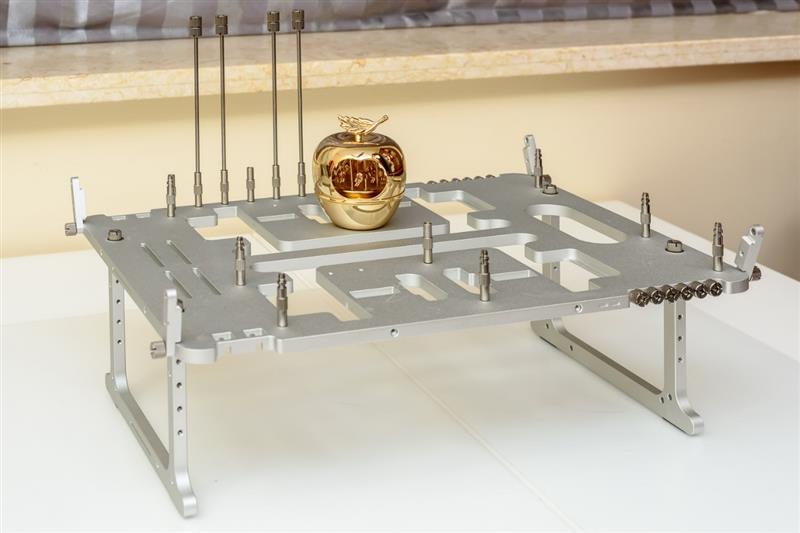

测试平台是Streacom的BC1。

性能测试项目介绍：

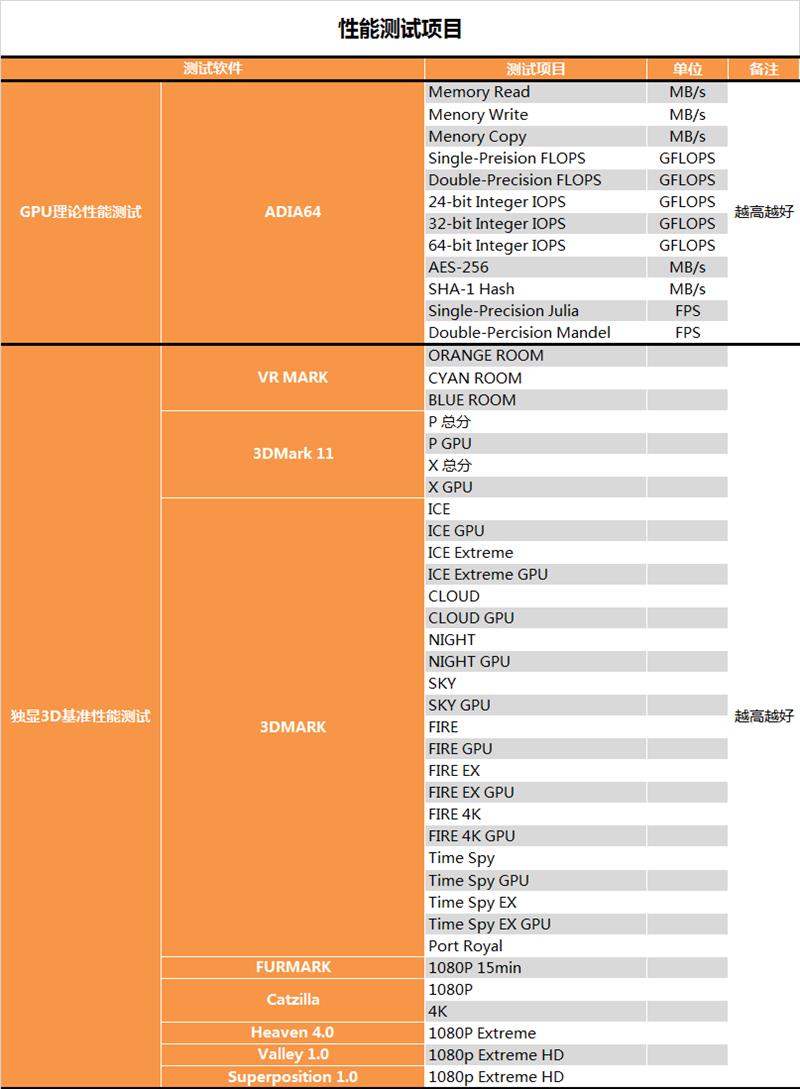

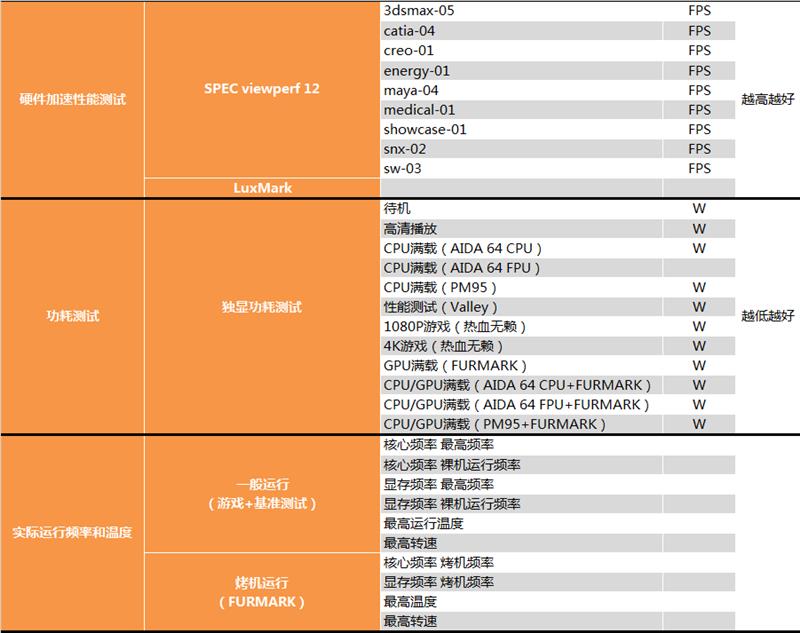

对于有兴趣进一步了解对比性能的童鞋，这边会提供详细的测试数据。测试大致会分为以下一些部分：GPU理论性能、GPU基准测试、游戏性能测试、硬件加速测试、功耗测试。老规矩，数据量会比较大。

显卡性能测试与分析

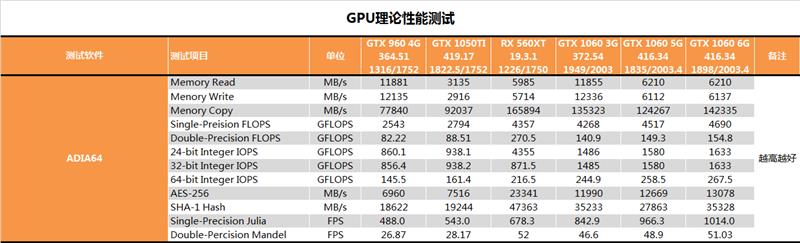

GPU理论性能测试，是用AIDA64的内置工具进行的。

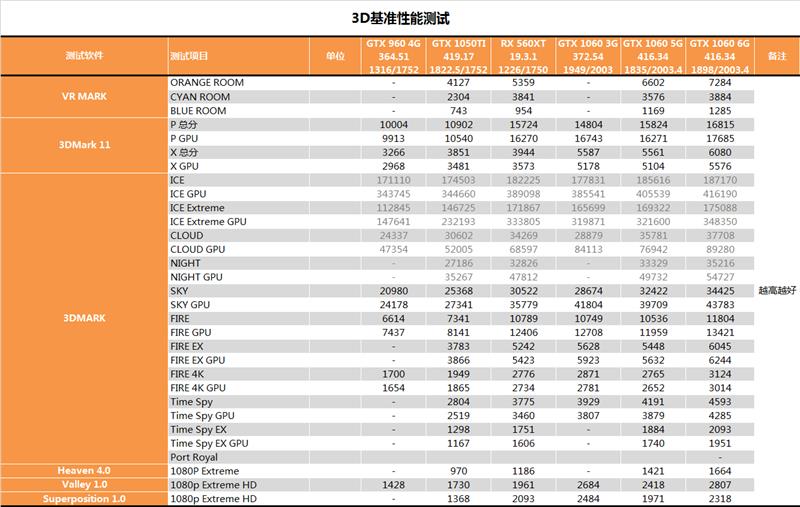

3D基准测试，主要是跑一些基准测试软件。

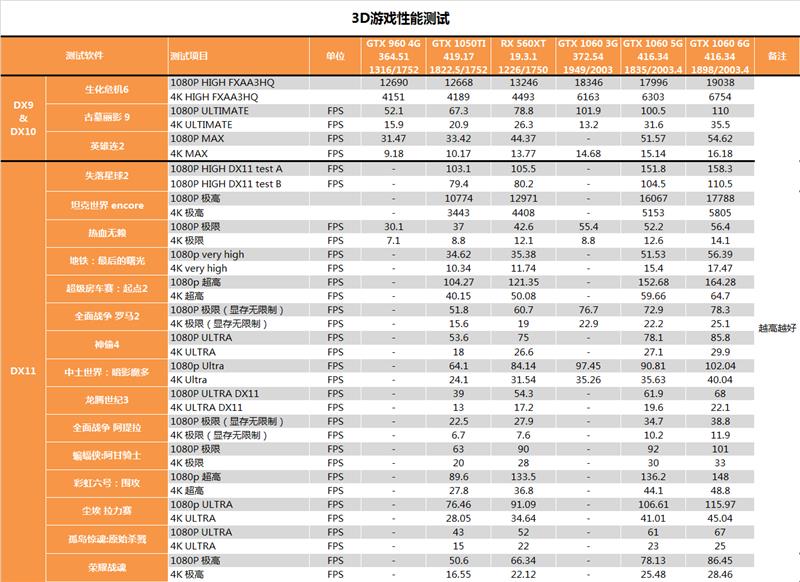

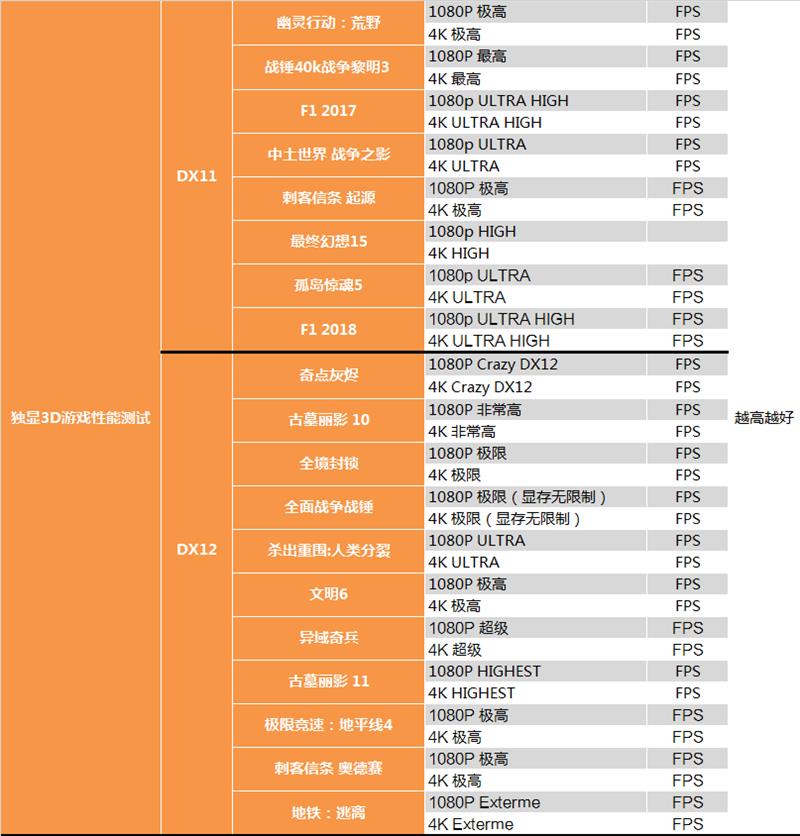

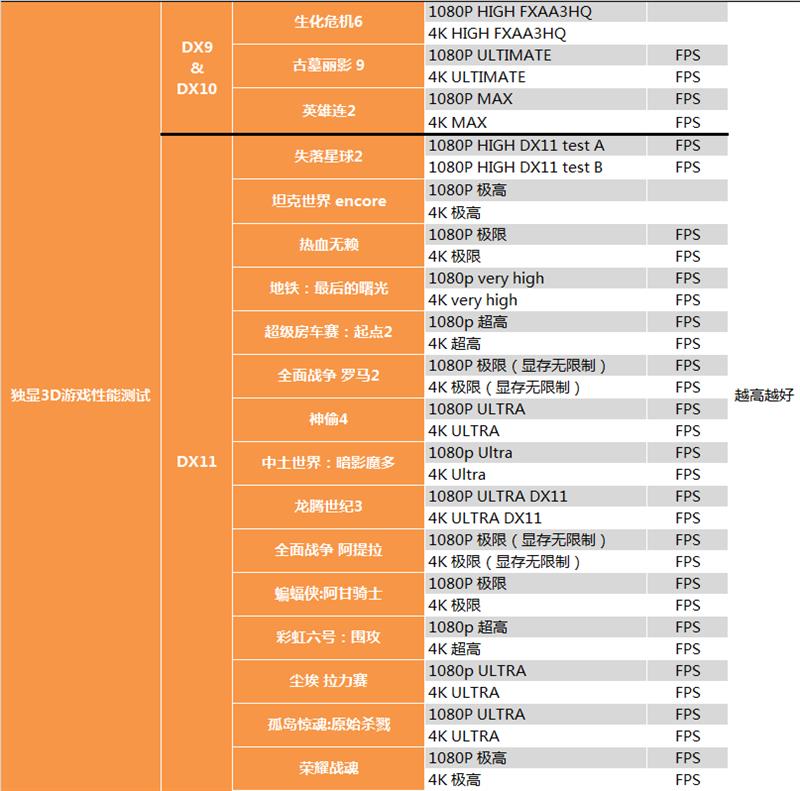

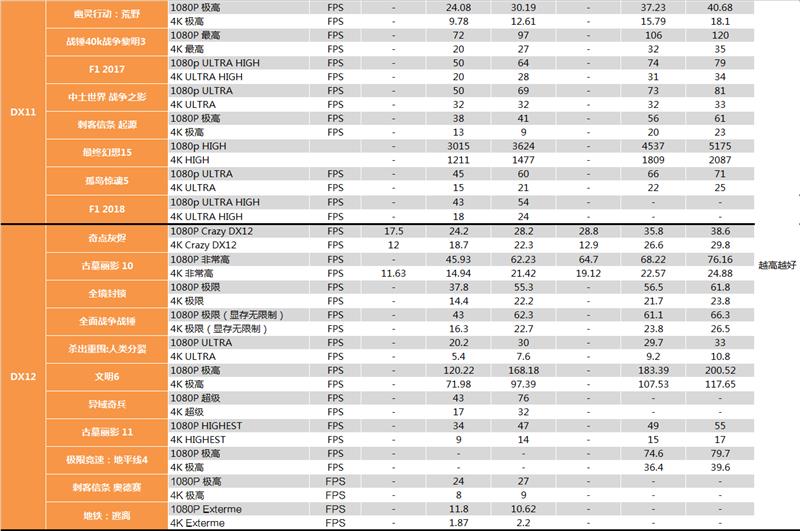

3D游戏测试，表格中将DX9~DX12不同世代的游戏进行了分类，这样会更加清晰一些。由于性能测试时间上有先后，所以测试项目上会有所不同。

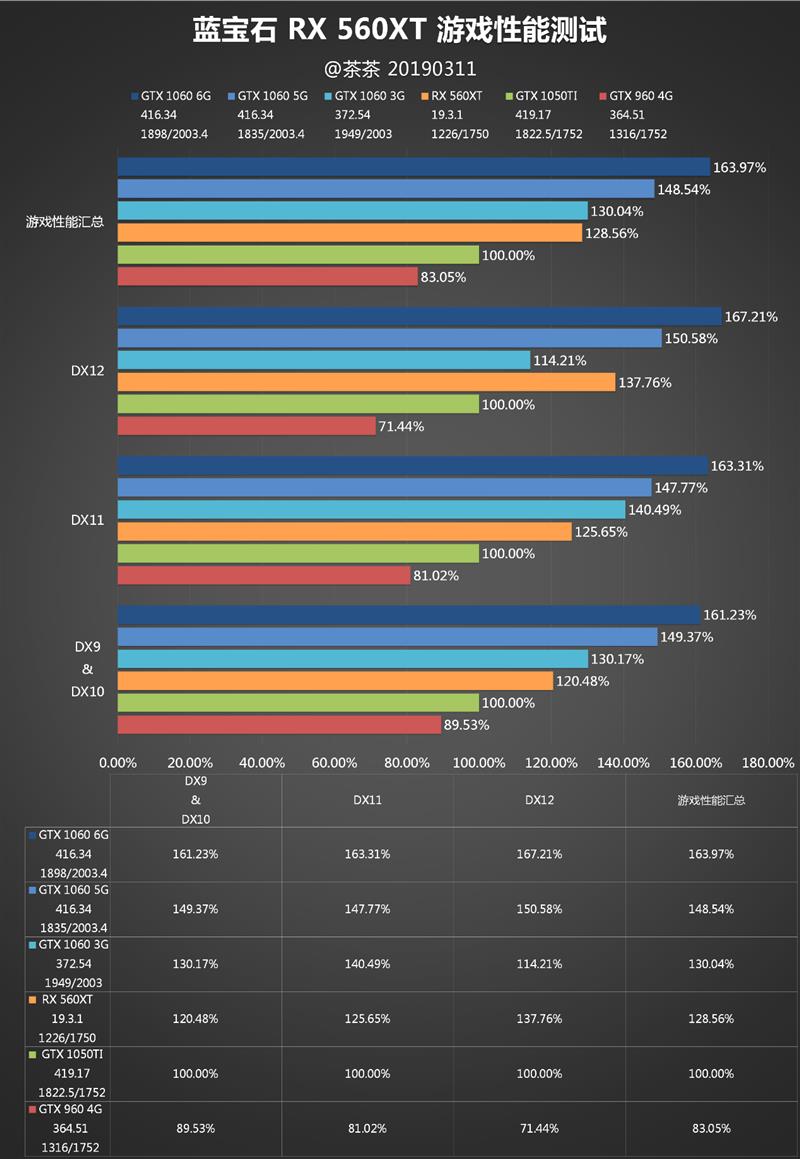

游戏性能总体上来看，RX 560XT大致介于GTX 1050 Ti和GTX 1065的中间位置。具体到世代来看API越新A卡的表现就约好。在DX12下RX 560XT与GTX 1065的差距会缩小到10%左右，与GTX 1050  Ti的差距会拉大到38%。还是那个老问题，AMD应该花更多精力在DX11游戏上，现在DX11游戏还是不少的。

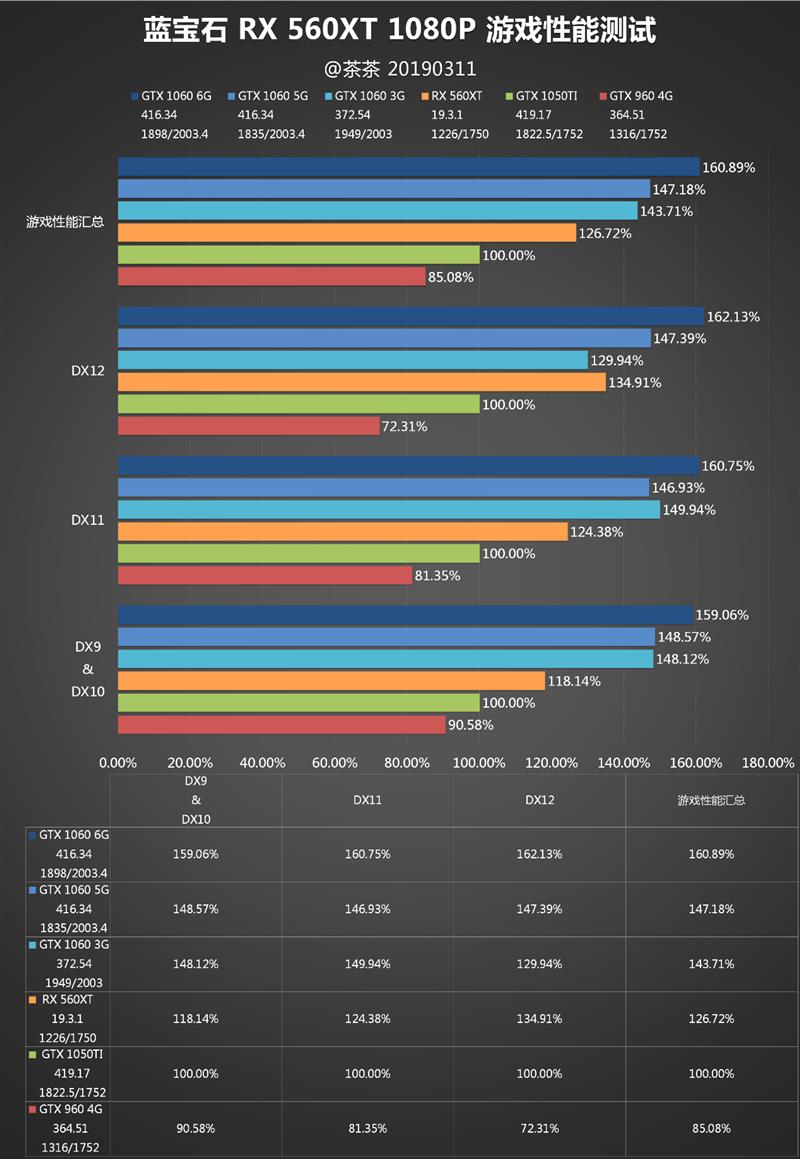

按照分辨率来看，1080P下相比于平均水平，RX 560XT对GTX 1050 Ti的优势会略微收窄2%左右，对GTX 1065的差距略微增加1%。A卡在1080P的表现还是会略弱一点。

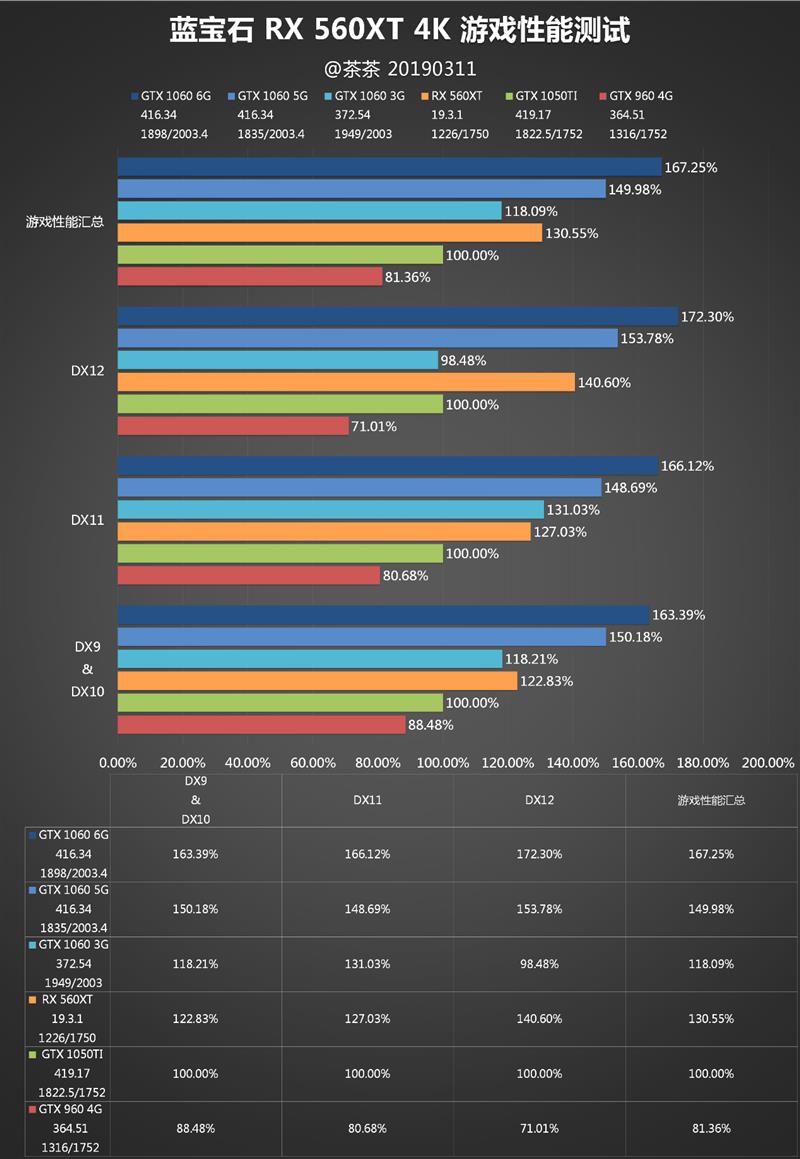

4K下，RX 560XT的表现会较GTX 1050 Ti更好一些，应该是显存位宽给予了帮助。不过这个级别的卡4K基本就限于文明6这样对显卡要求不太高的游戏，这里只是为了便于最终的横向对比统计。

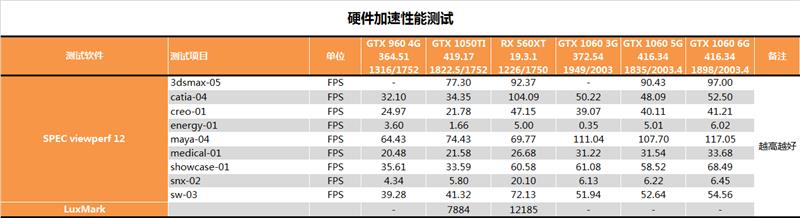

硬件加速的性能测试简单看一下就好了。

显卡功耗测试：

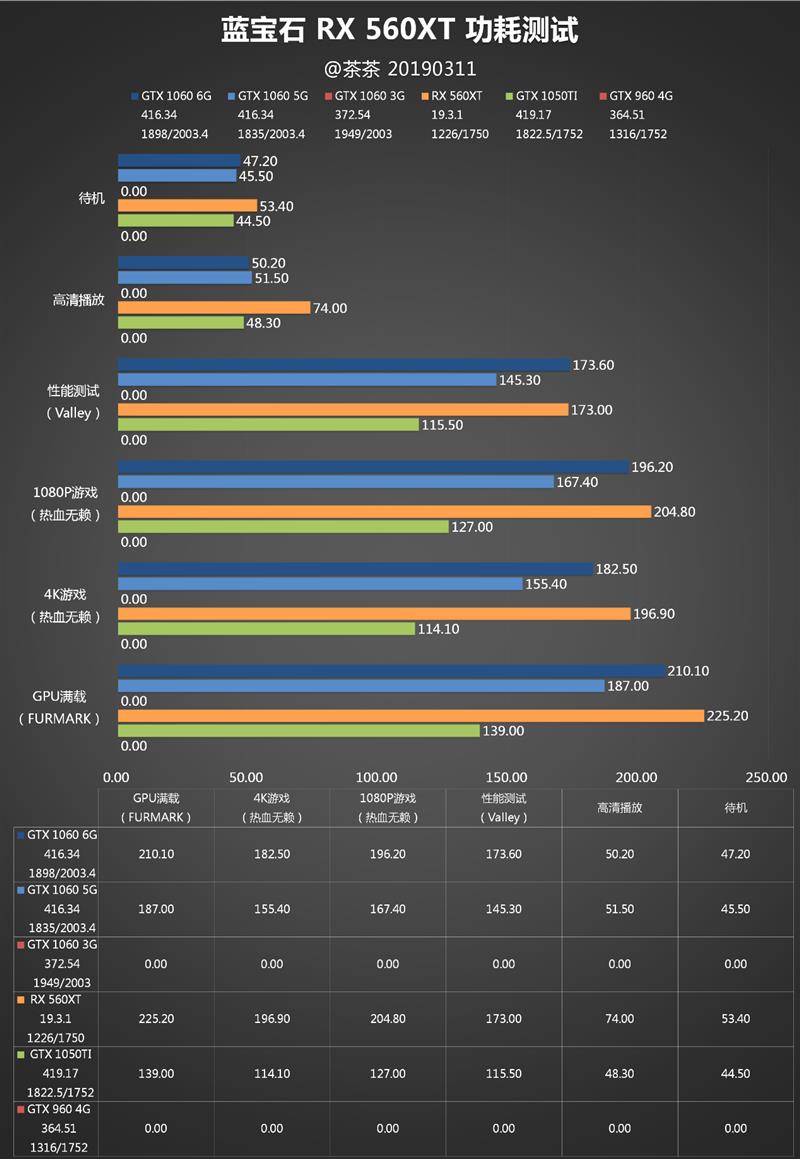

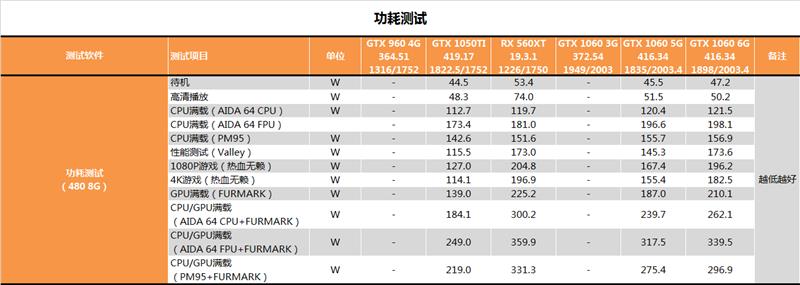

功耗测试来看RX 560XT的游戏功耗会比GTX 1066高10~15W，不过待机和高清播放的功耗有些不好看。从电源选择上来说基本和GTX 1066相同。

测试结论：

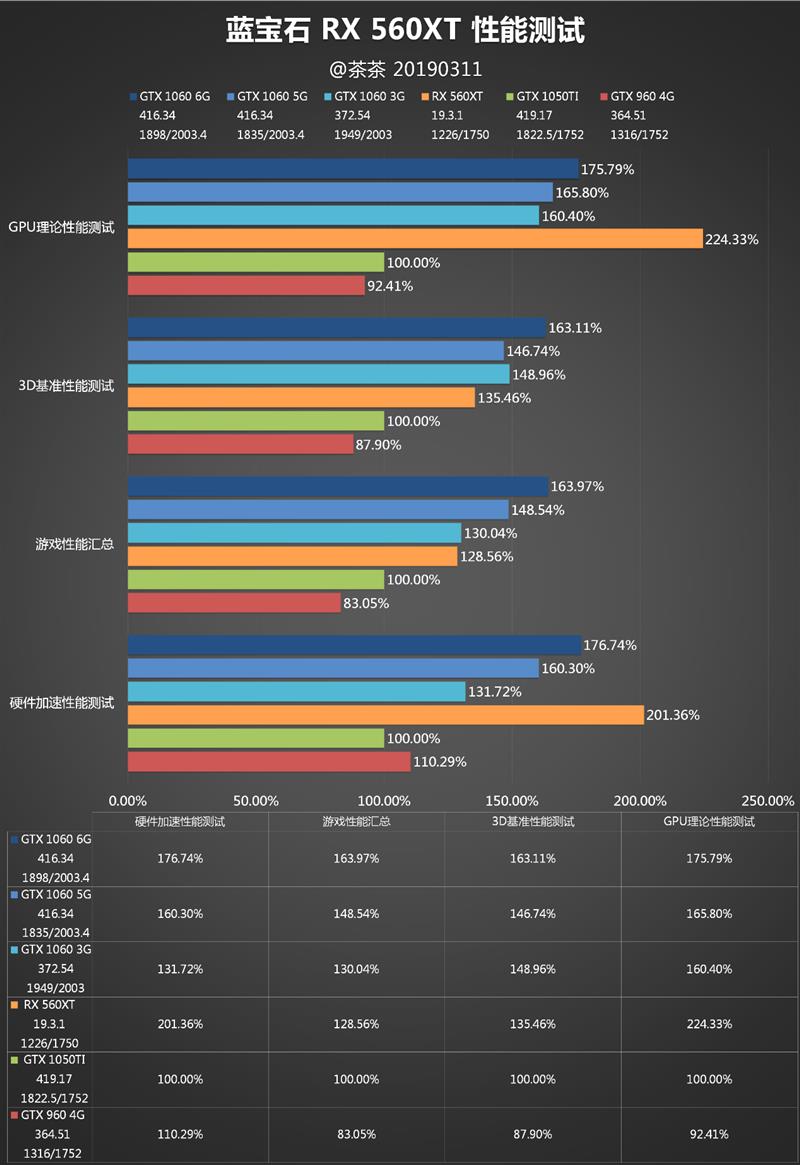

由于测试项目很多很杂，为了避免小白看晕，首先提供一下精炼版的测试结论：

－ 本次测试主要用到5张显卡，对比组是索泰 GTX 964、影驰 GTX 1050  Ti、索泰 GTX1063、微星 GTX 1065、微星 GTX 1066。

－ 根据目前得到的信息，RX 560XT会与GTX 1050 Ti放在相近的价位带上。

－ 由于测试中GTX 964和GTX 1063测试做的比较早，性能可能会有一些损失，仅供参考。这边主要对比参考测试较新的GTX 1050 Ti、GTX 1065和GTX 1066。

－ 理论性能测试，这个项目一直是A卡比较有优势的，不过20系列之后的N卡有比较大的改善。

－ 跑分性能，RX 560XT介于GTX 1050 Ti与GTX 1063之间，比GTX 1050 Ti强35%，比GTX 1065弱10%。

－ 游戏性能，RX 560XT的游戏性能强于GTX 1050 Ti 28%，比GTX 1065弱了15%。

－ 硬件加速性能测试，这个环节一直是AMD比较强，RX 560XT甚至已经超过了GTX 1066。

－ 功耗测试，RX 560XT的功耗还是有些偏大的，游戏功耗略高于GTX 1066（高15W左右），尤其是待机和高清播放的功耗优化的不好，所以总体功耗评分偏大。

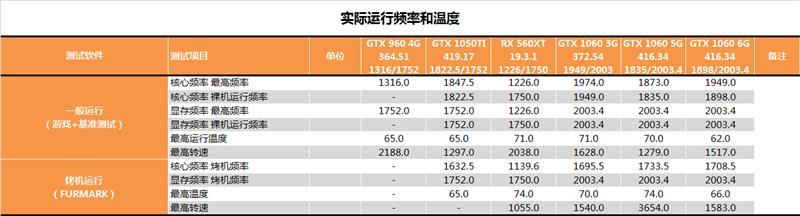

实际运行参数：

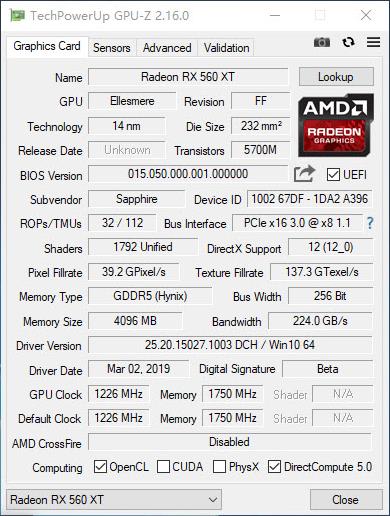

这边裸机运行下，频率稳定在1226MHz，显存频率等效为7GHz（乘4）。整体频率不高，尤其显存频率已经是瓶颈了。

历史测试对比：

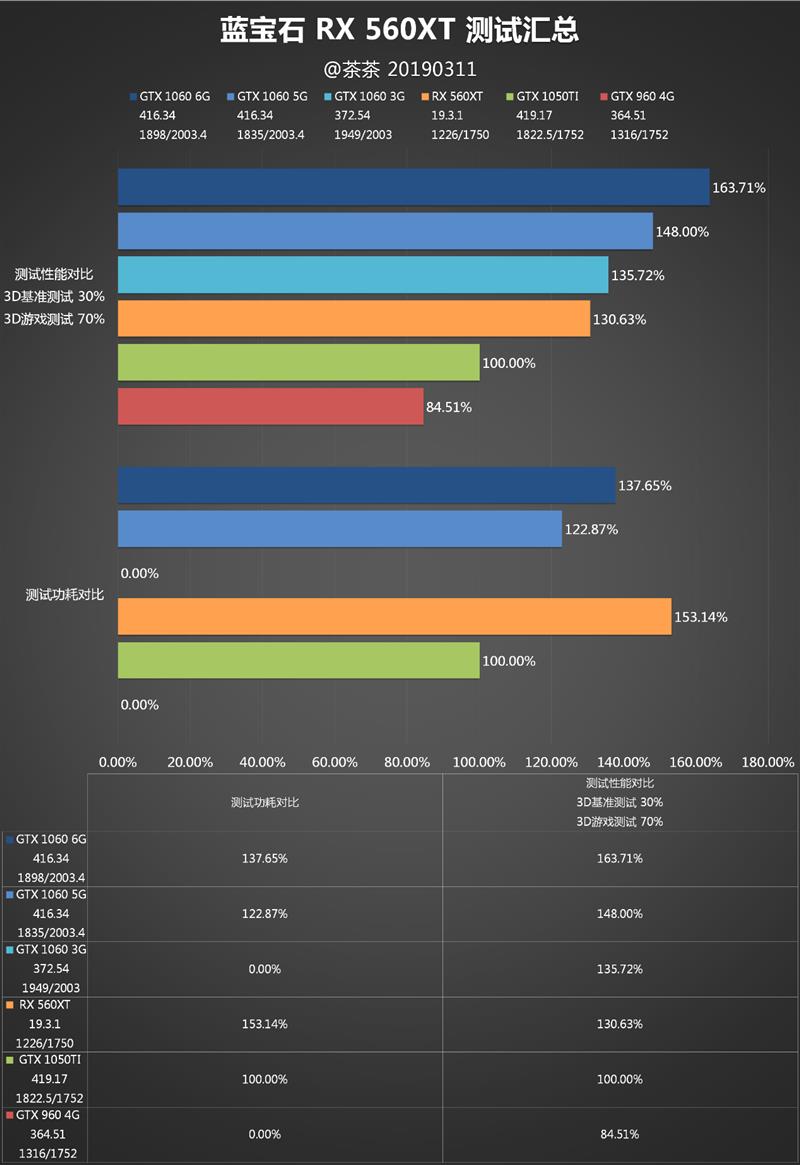

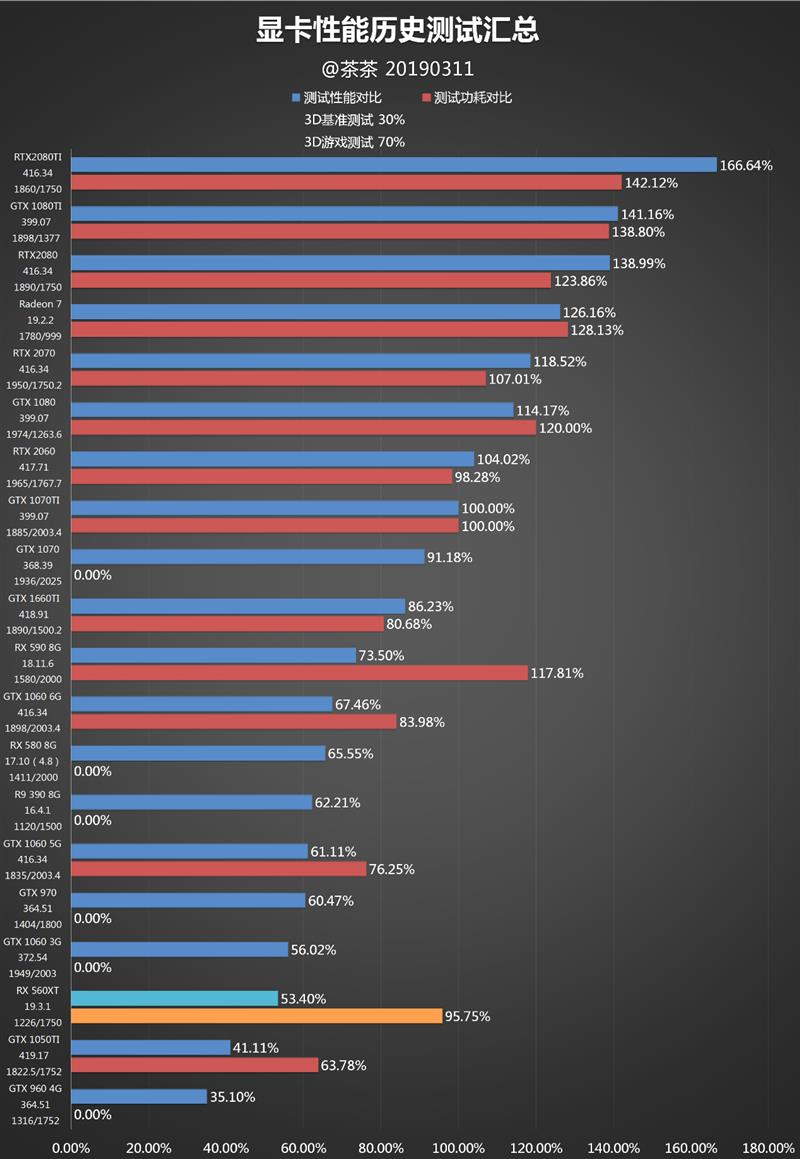

这边对比一下我这段时间以来测试过的显卡，图中不包含功耗测试的测试都是之前用6700K测试的。

简单总结：

关于显卡的性能：

RX 560XT会与GTX 1050 Ti放在相近的价位带上，从这个角度来看，性能优势是很大的平均下来超过了25%。应该与P106魔改之后的性能较为接近，打GTX 1065基本没什么希望。

关于显卡的功耗：

功耗表现一般，因为是大核心下放，基本是GTX 1066一级。但待机和高清播放不够理想。

关于显卡的做工：

蓝宝石这张RX 560XT虽然PCB略小了一些，但是核心供电用上了DrMOS，整体4+2相的供电，对于这个价位的产品来说还是比较良心的。

关于显卡的散热：

应该是考虑到了成本问题，RX 560XT的散热属于堪用级别，做工不错但是热管少了一根。其实我觉得蓝宝石应该考虑放弃镀镍、回流焊和铜底，改为3根热管直触穿FIN，可能整体效果会更理想。

总体来说，随着NVIDIA大幅调整节奏，开始全力做零售游戏显卡，对AMD也产生了比较明显的鞭策，之前的RX 580 2048SP和这次的RX 560XT都是这个压力下的产物。

RX 560XT用大核心直接下放，性能也大幅超过同价位的N卡，既可以看到AMD还是决心要力保有出货量的中低端市场，也可以看出AMD目前显卡产品线并不健全，这个部分预计要等到Navi架构发布之后才能较好的解决。
