再现高仿苹果18W USB PD充电器 拆开内部太坑

时间:2019-01-21 14:54|来源:充电头|编辑:三哥|点击:

上周充电头网给大家拆解了一款高仿版的苹果18W USB PD快充充电器,令人吃惊的是,这款高仿充电器居然还支持序列号检测。那我们也知道,历来做苹果高仿产品的厂商都不止一家,当然这款18W USB PD充电器也而不例外。

今天这篇文章充电头网就跟大家分享另一款苹果高仿18W充电器的拆解,一起来看看内部结构有何差异。

一、产品外观

再现高仿<a href='https://www.apple.com/cn/' target='_blank'><u>苹果</u></a>18W USB PD充电器,拆开看看内部结构

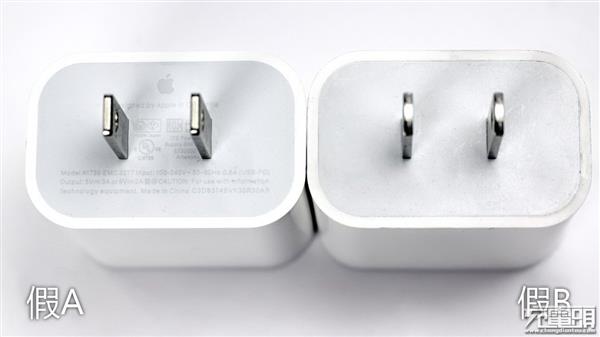

我们先来看一下产品外观,上周为大家拆解的充电器是假B,外壳没有丝印参数;今天拆解的是假A,插脚侧印有详细的参数。

再现高仿<a href='https://www.apple.com/cn/' target='_blank'><u>苹果</u></a>18W USB PD充电器,拆开看看内部结构

在外观方面,这两款高仿产品几乎没有太大的差别,极有可能用的是同一套模具,内部结构还有待进一步拆解揭晓。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

插脚侧的参数丝印质量比较差,有苹果的logo,有UL、PSE、NOM等认证标志。产品型号:A1720,输入:100-240V~50/60Hz 0.5A(USB-PD),输出支持5V/3A和9V/2A。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

在插脚方面,虽然这两款产品都采用了美规的设计,但是插脚形状还有一些简单的区别。这次拆解的是假A插脚头部较平,上次拆解的假B插脚头部稍微圆滑一些。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

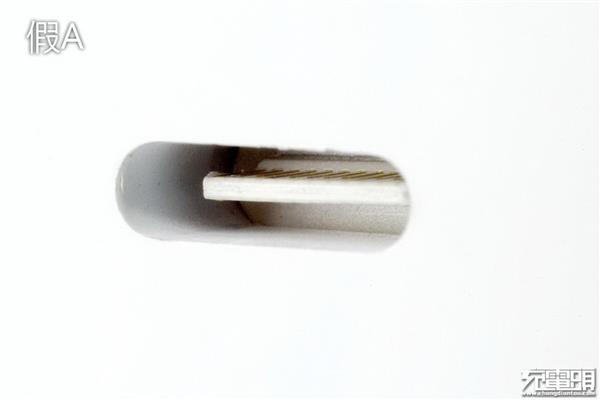

这次拆解的充电器的USB-C输出接口舌片有毛刺,跟原装充电器相比,做工还是比较粗糙的。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

重量方面,这次拆解的假A净重约60g,这与苹果原装充电器的重量更加接近,上次拆解的那款假货重量为43g左右。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

使用ChargerLAB POWER-Z FL001SUPER检测充电器的输出协议,显示可支持USB PD、APPLE2.4A、QC2.0、QC3.0、FCP、AFC等充电协议,这明显不是苹果原装充电器的风格。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

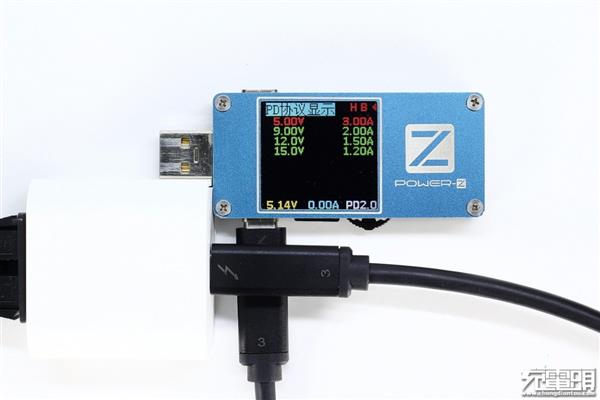

在USB PD协议下,有5V/3A、9V/2A、12V/1.5A、15V/1.2A四个输出电压档位,协议版本为USB PD2.0,显示参数与充电器的标称参数明显不一样。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

使用ChargerLAB POWER-Z MF001只能检测到充电器的功率为18W,不支持序列号检测。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

简单测试一下,充电器的空载待机功率约为0.22W。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

给iPhone XS(剩余56%电量)充电,显示充电压为9.01V,电流1.66A,充电功率约为15.04W,支持iPhone XS快充。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

在室温21.4℃的环境中下给手机充电一段时间,测试充电器壳体温度升高至51℃。

看完充电器的性能之后,下面充电头网就为大家揭开这款高仿充电器的神秘面纱。

二、产品拆解

再现高仿苹果18W USB PD充电器,拆开看看内部结构

从充电器的输出端打开面板。说实话,充电器的做工真的很粗糙,连外壳的声波焊接都非常容易就被打开,可靠性极差。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

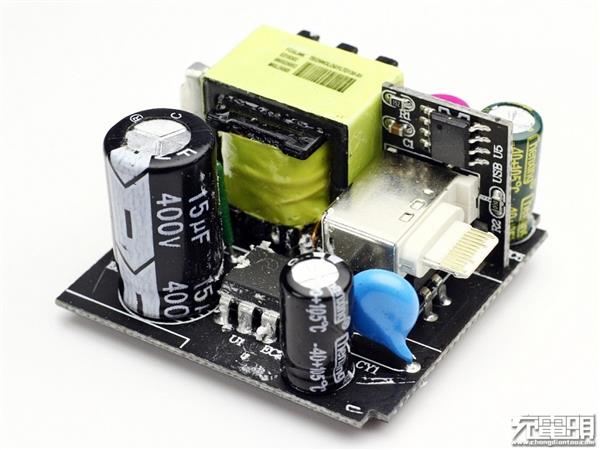

拆出充电器内部PCBA模块,先来让大家看一下正面插件部分的结构布局。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

输出端USB-C接口焊接在一块小PCB板上,旁边有一颗蓝色Y电容,用于消除充电器的输出干扰;小块PCB板旁边有一颗输出滤波电容,品牌为Chenxing。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

小块PCB板上面有一颗八脚芯片,用作USB PD协议识别,没有丝印信息,厂商未知。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

丝印 A09T NMOS管。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

USB-C接口下面有一颗光耦。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

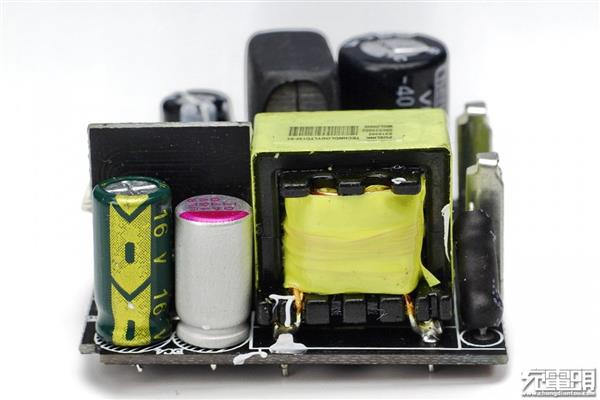

两颗输出滤波电容和变压器。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

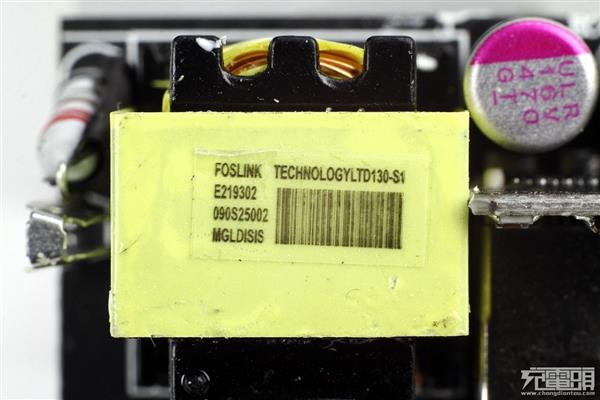

变压器上面有丝印信息。可以看到输出电容和变压器几乎是贴在一起的,没有任何绝缘隔离措施。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

输入端两个金属片弯折成金属槽,用于连接插脚和PCB板,旁边有一颗大电容。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

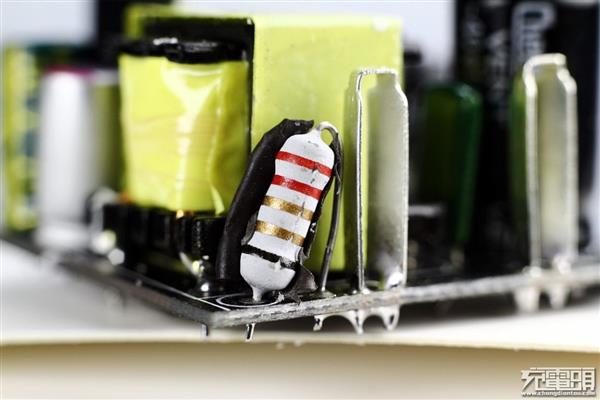

热缩管包裹的是一颗保险电阻,用于输入过流保护。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

由于充电器内部省略了大量的元器件,重量无法达标,所以两颗电解电容之间是配重金属块,两块配重金属块使用热缩管裹,并用硅胶固定。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

拆下配重金属块。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

配重金属块特写。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

电解电容规格为400V 15uF。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

小的电解电容规格为25V 220uF。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

配重金属块下面是初级主控芯片。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

初级主控芯片表面丝印“8115F 1837”是来自微盟的PWM主控芯片ME8115,内置700V高压MOS。所以金属块除了达到配重的效果之外,还起到一定的散热作用。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

微盟ME8115详细规格资料。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

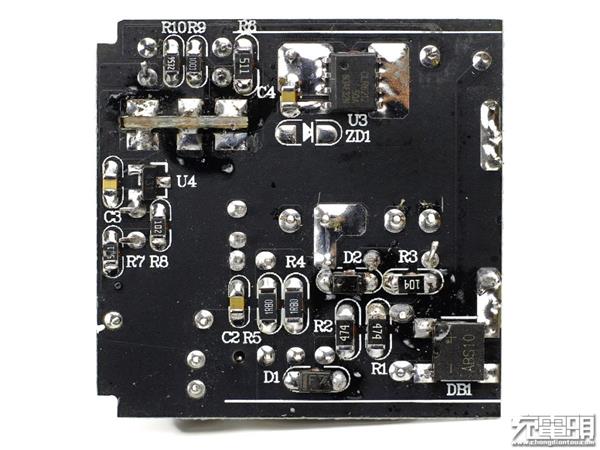

PCBA背面一览,贴片元件非常少。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

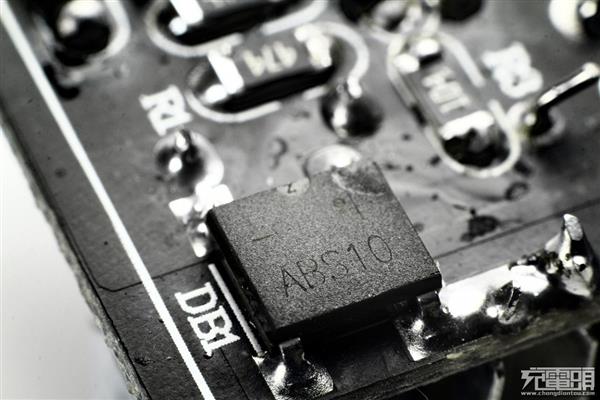

输入端有一颗“ABS10”整流桥。

再现高仿苹果18W USB PD充电器,拆开看看内部结构

丝印“CLR6212 SQA”为次级端同步整流芯片。这是一款内置N型功率MOSFET的同步整流控制器,适用于DCM和QR工作模式的电源系统,用于替换反激系统中次级整流肖特基二极管。

充电头网拆解总结

拆完两款高仿苹果18W USB PD充电器之后,不得不说这里面的水还是挺深的。外观可以采用高仿模具实现,重量可以通过增加配重金属块实现,就连苹果的序列号都可以通过采用特定的协议芯片逆向烧录达到要求,山寨厂商真是想尽一切办法给消费者施障眼法。

产品具体有几斤几两,只能通过实际测试和拆解来辨别,建议消费者不要贪图便宜,尽量选择正规渠道购买产品。
