拆解报告：Acola立式无线充电器

方形包装，浓浓的苹果风，侧面印有产品品牌Acola。

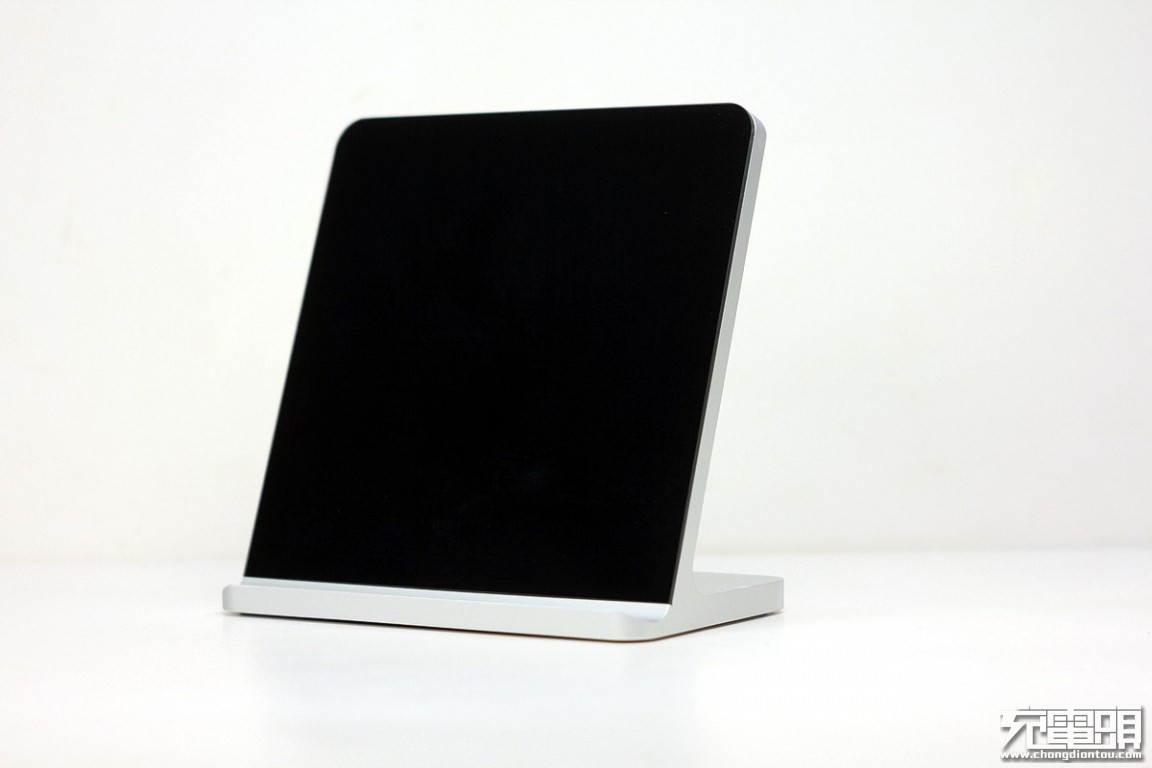

它采用一体成型设计，INS风外观，外观酷似息屏状态下的iMac电脑。材质选用黑色钢化玻璃面板（黑烤漆工艺）+铝合金底座（阳极氧化）的组合。

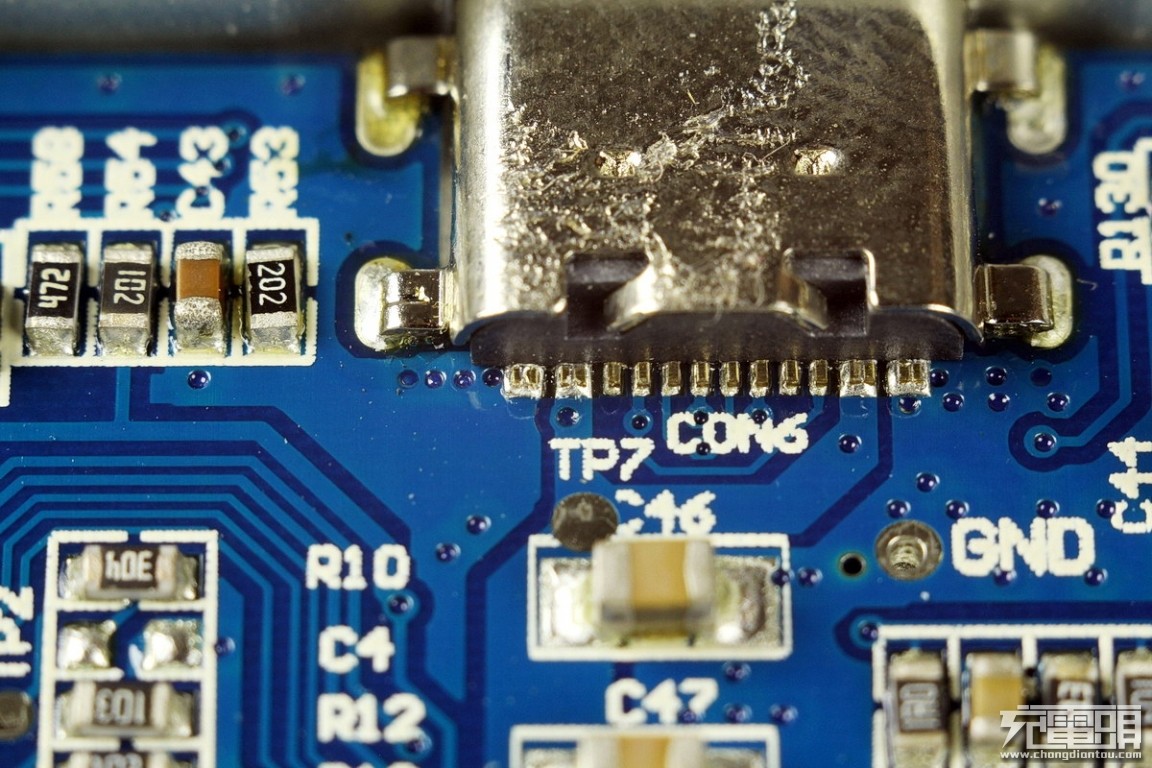

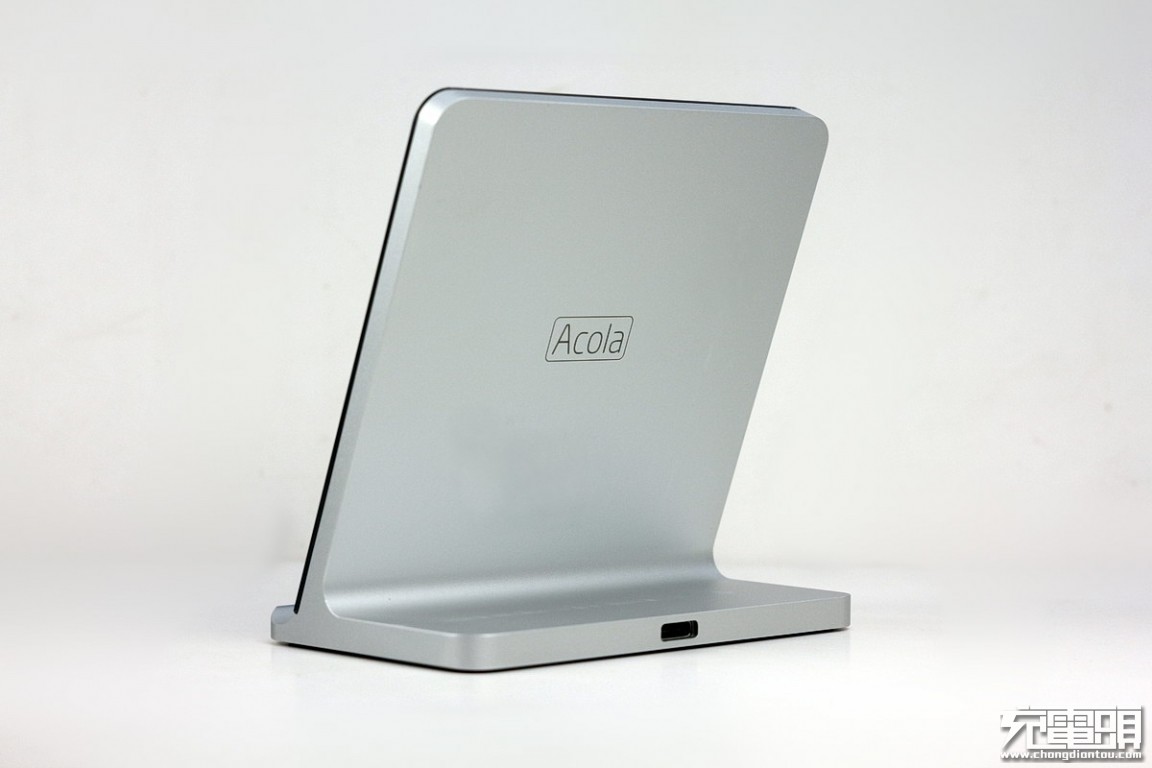

壳体采用整块铝件CNC精雕，表面阳极氧化，选材可以说不计成本。面板与底座呈70°，底座后方有一个USB-C输入接口。

底部有一大块防滑垫，防止手机发生滑动。

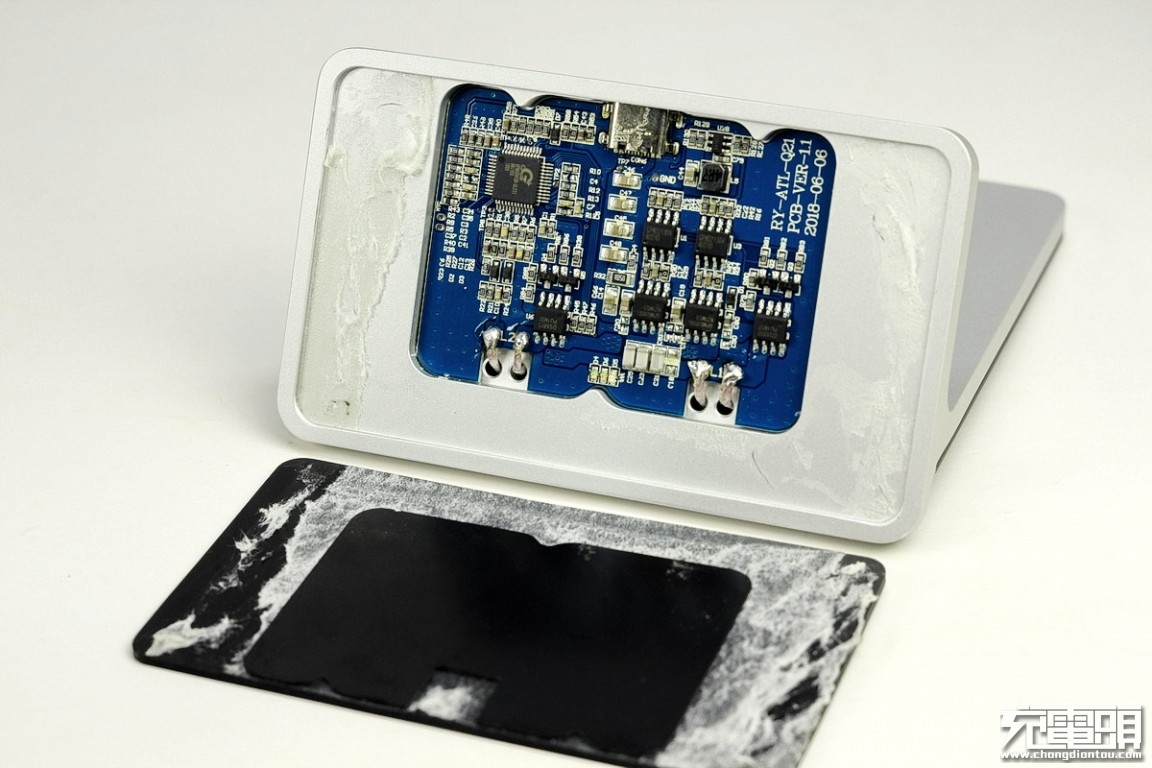

进入拆解环节，首先撬开粘附在底部的防滑垫，露出PCB板。

接着开始撬正面的黑色钢化玻璃面板。

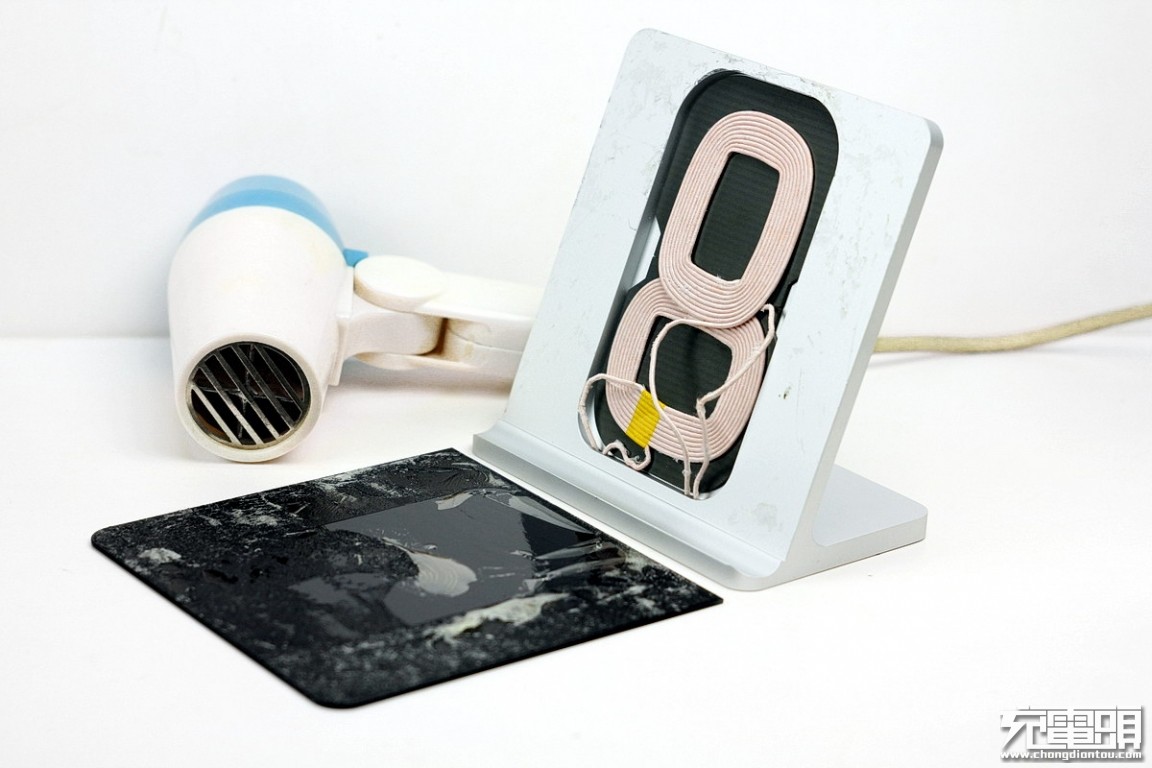

使用热风枪加热软化热熔胶，打开面板。

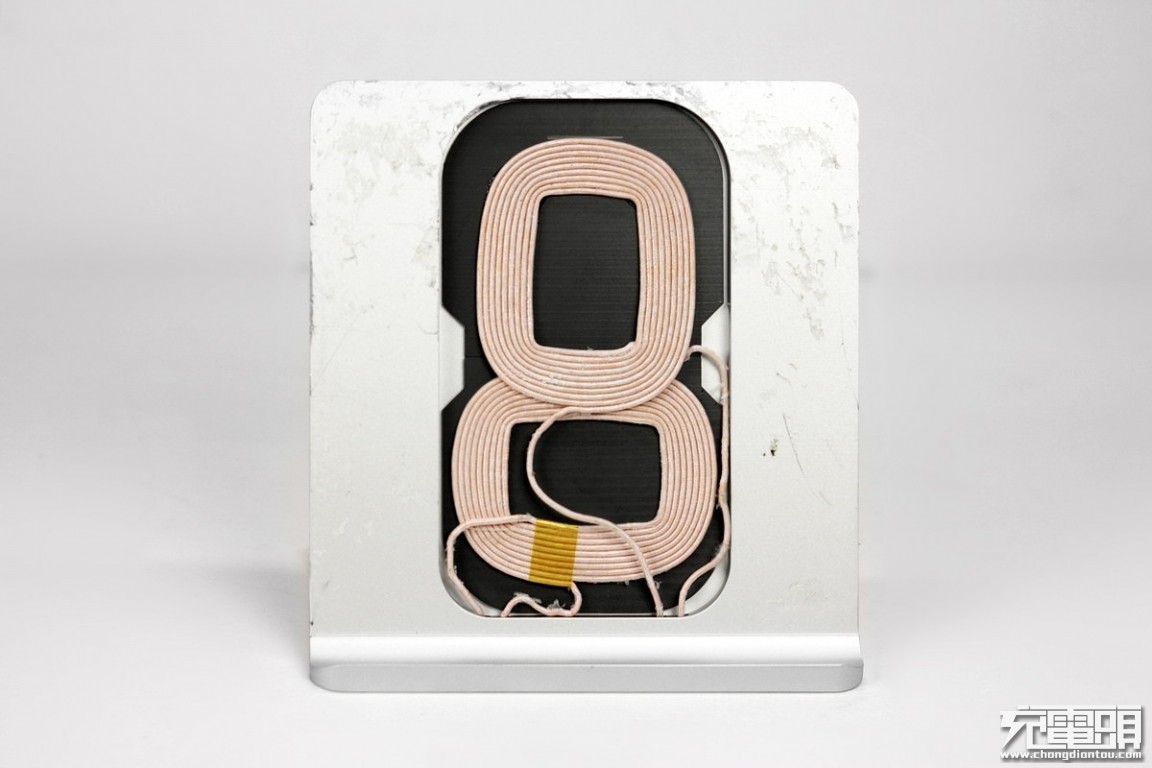

露出双线圈以及隔磁片。

PCB特写，焊点饱满。

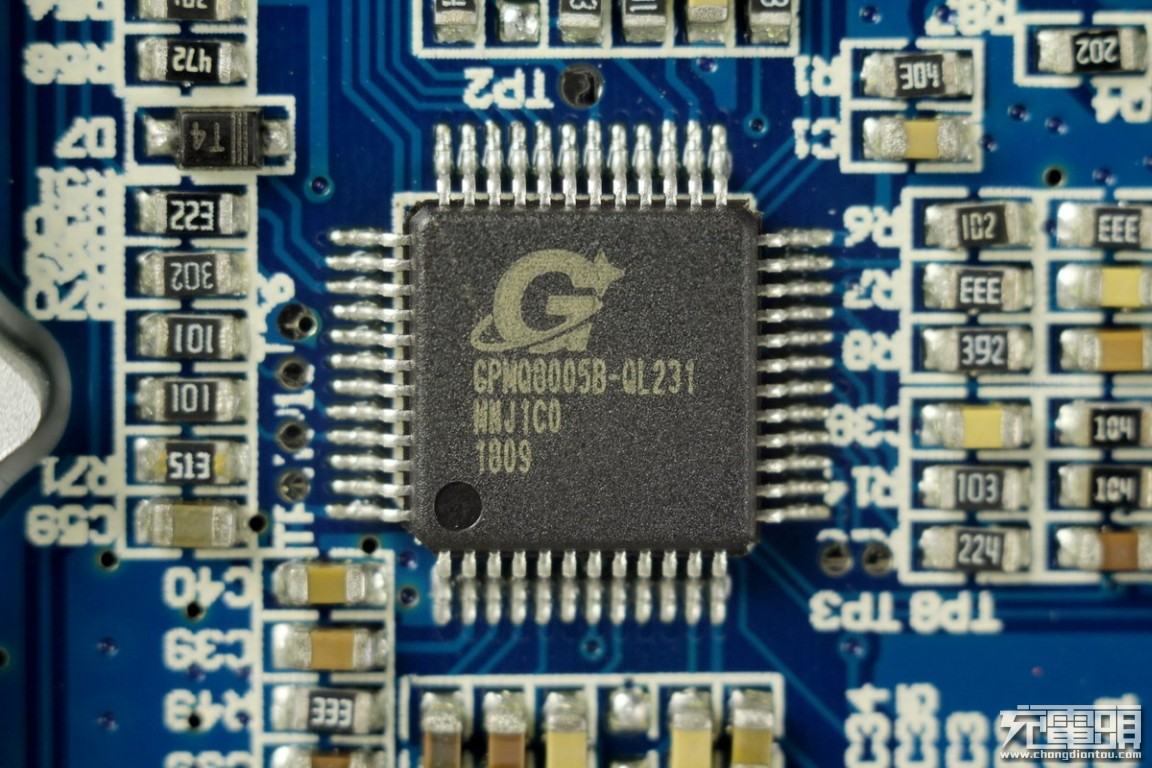

主控IC GPMQ8005B来自于凌通科技，是一颗10W无线充电主控芯片，支持10W、7.5W、5W。

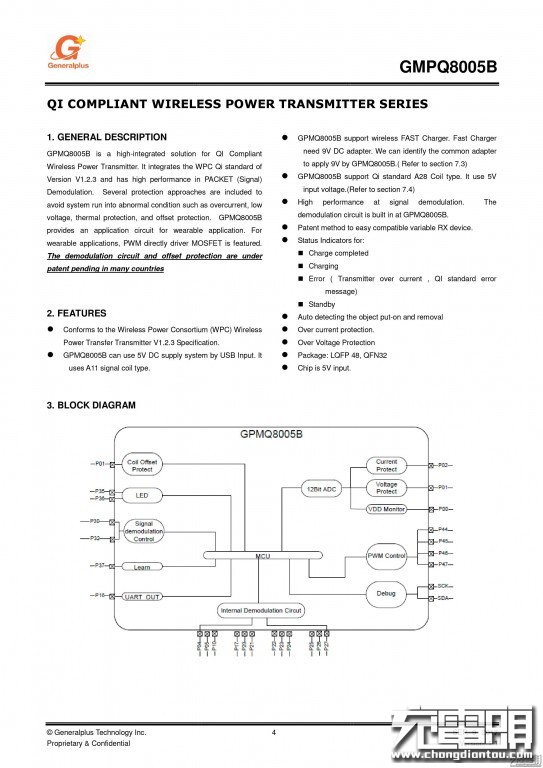

GPMQ8005B是兼容Qi标准发射端的高集成无线充解决方案，它符合WPC无线电力联盟Qi规范的V1.2.4版本，PACKET（信号）解调性能高。拥有几种保护方法，以避免系统出现异常情况，如过流保护、低电压保护、过热保护和偏置保护。GPMQ8005B为可穿戴应用提供了一个应用电路。 对于可穿戴应用，PWM直接驱动MOSFET。解调电路和偏置保护的专利，在美国、中国等地已注册成功。

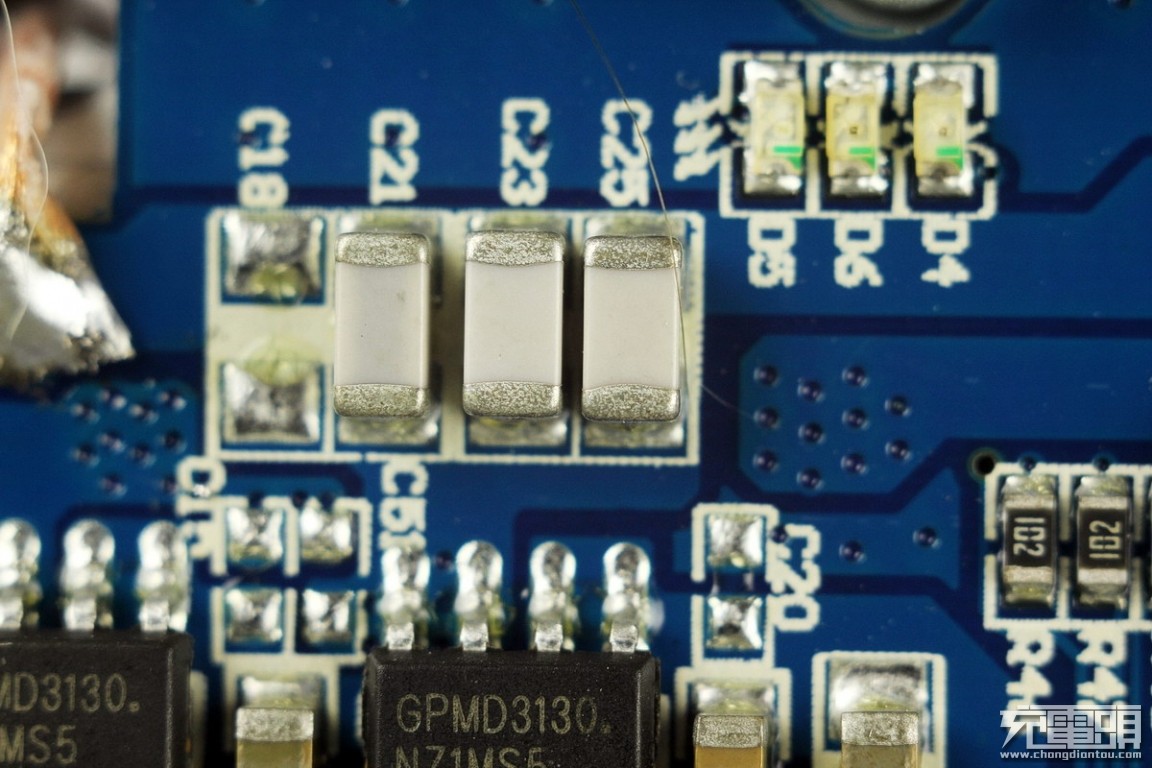

GPMD3130，凌通的稳压MOS管。

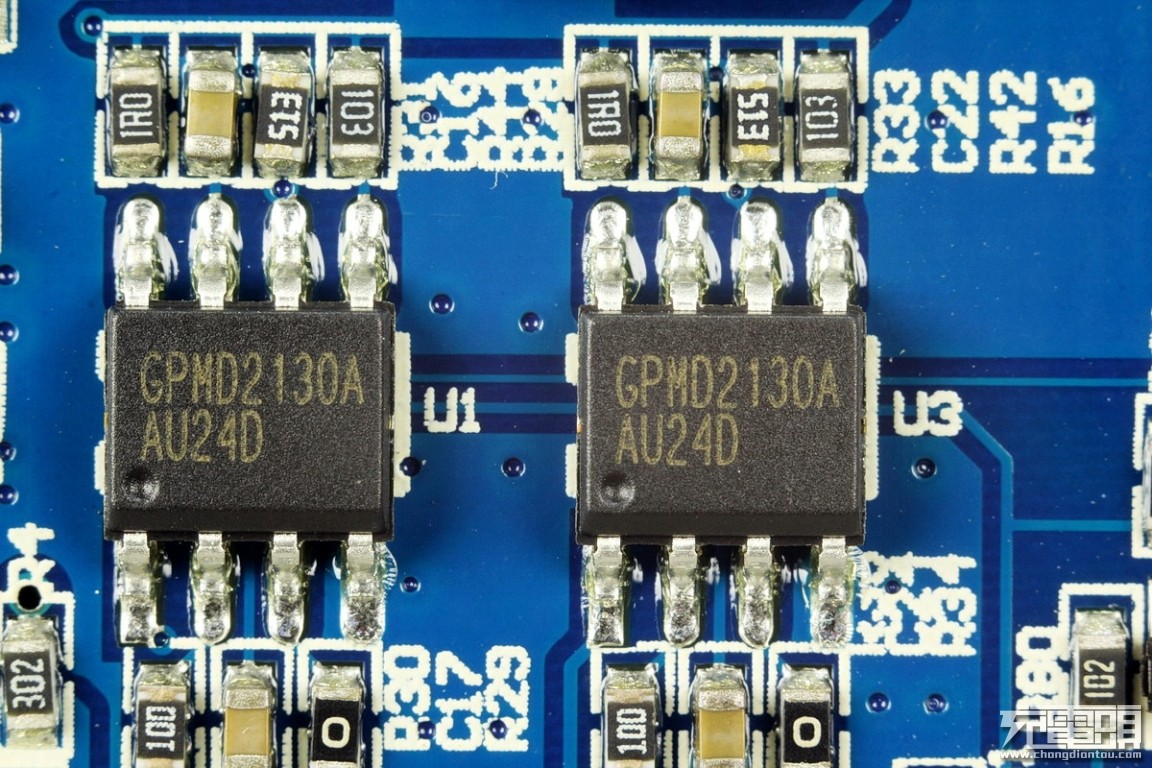

GPMD2130A，同样是来自凌通的MOS驱动芯片。

三、充电头网拆解总结
用料做工方面，Acola立式无线充电器正面钢化玻璃黑色烤漆，整块铝件CNC精雕，表面阳极氧化，外观工艺都媲美苹果，高颜值很让人惊艳，内部用料同样也很扎实。
性能方面，采用PCB与线圈分离式的结构，可有助于实现良好的散热。采用凌阳（凌通）整套无线充电发射端方案：GPMQ8005B主控芯片+ GPMD2130A驱动芯片+GPMD3130稳压MOS管，均属于老牌大厂的方案，产品性能可得到有效保证
