小米USB PD快充充电器拆解汇总

从此前的QC2.0、QC3.0再到USB PD、QC4+，充电技术已经上升了好几个台阶。作为主打性价比的国民手机品牌，小米首次在小米5上应用了QC3.0快充技术，并标配了一款18W的QC3.0快充充电器MDY-08-EH。

从小米6开始，小米又涉足了USB PD快充技术，并在后续的小米8、小米MIX系列上继续发扬，成为了国内为数不多的推出QC4+快充手机的厂商。

在笔记本电脑方面，小米也陆续发布了多款支持USB PD快充的产品，充电器的输出功率也提升至45W、65W两种规格，并且还推出了多款USB PD充电器配件，小米旗下的充电器逐渐丰富起来。

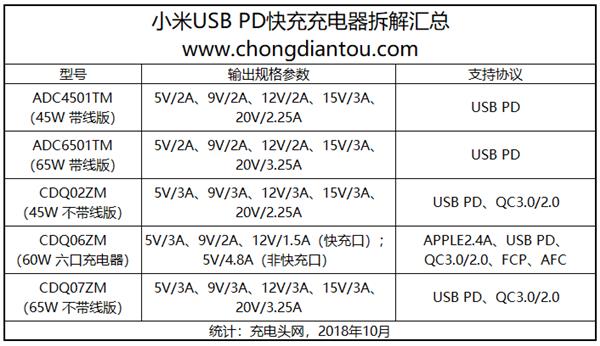

截止目前，充电头网已经拆解了小米旗下的5款USB PD充电器，他们分别是45W、65W带线版本，45W、65W不带线版本，以及一款总输出功率为60W的六口充电器。以下是这些USB PD充电器的拆解汇总：

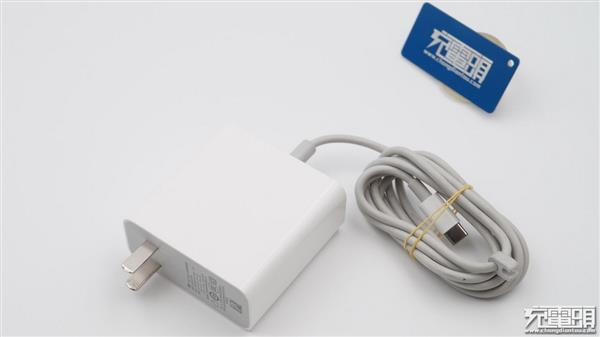

1、小米ADC4501TM

编辑点评：这款电源的外形和配色与苹果同类电源极其相似，自带一条USB-C线缆，方便直接给USB-C接口的快充设备充电，电源输出线根部做了加固处理确保耐用性。充电器内部采用RICHTEK立錡科技全套方案，初级主控型号为RT7786，USB PD控制器型号为 RT7207，大厂方案，性能有保证，不过这款充电器仅支持USB PD快充协议，用于笔记本电脑充电比较适合。拆解原文：《小米USB Type-C 45W电源适配器拆解ADC4501TM》

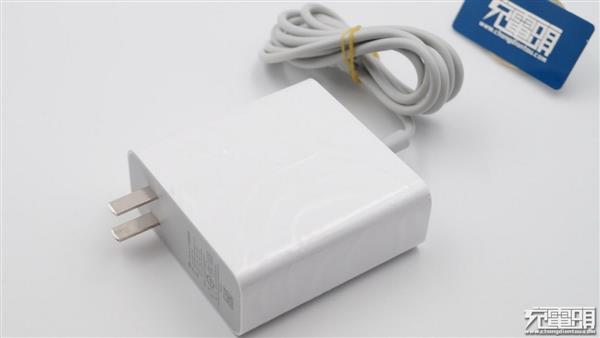

2、小米ADC6501TM

编辑点评：小米这款带线的65W充电器的外形与45W带线版的基本一致，只是体积稍大；该充电器支持5V、9V、12V、15V、20V五档电压输出，最大输出功率可达65W，充电器内部元件布局空间有一定预留，有利于电源散热；协议方面采用的是Weltrend伟诠PD控制器WT6630P。拆解原文：《小米USB Type-C 65W电源适配器拆解ADC6501TM》

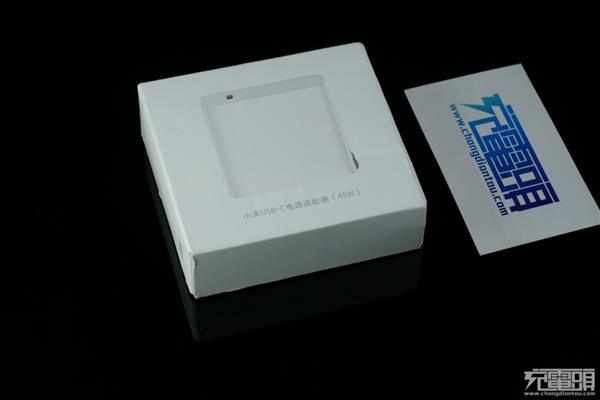

3、小米CDQ02ZM

编辑点评：小米CDQ02ZM 45W充电器支持五个PD电压输出，并且兼容QC3.0/2.0快充，可为更多的安卓设备实现快充，并且兼容性良好，体积与功率取得平衡。充电器内部采用了仙童FAN602初级准谐振PWM控制器，以及伟诠WT6632F作为USB PD控制器，兼容QC快充协议。拆解原文：《支持PD和QC 小米45W USB-C 电源CDQ02ZM测评》

4、小米CDQ07ZM

编辑点评：小米这款65W USB PD充电器在与45W相同的体积下，提升了20W功率，英飞凌CoolMos功不可没，在小体积内提供尽可能高的功率密度。高精度电阻赋予了电源在高负载高温下工作的稳定性，输出电压与保护点不会因为工作温度受到影响。变压器和功率管均由整面的散热片散热，降低充电器温度，输出固态电容提供更长工作寿命和可靠性。拆解原文：《线体分离：小米USB-C电源适配器（65W）CDQ07ZM拆解》

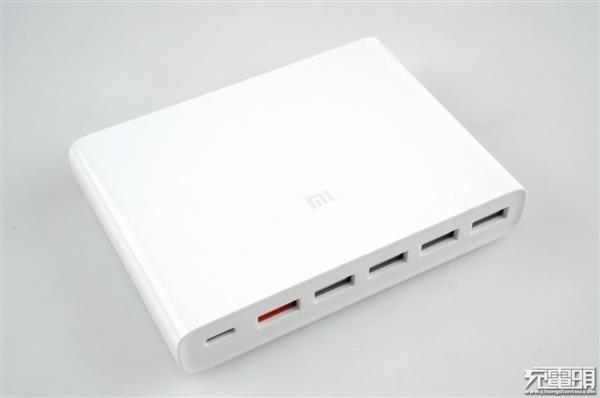

5、小米CDQ06ZM

编辑点评：小米6口USB充电器60W快充版，顺应时代加入了USB-C输出，支持USB PD快充，并且USB-C口还可以QC3.0/2.0、FCP、APPLE2.4A等协议，相比前作大大的提高了实用性。5V大电流输出和快充独立的设计，可以有效降低大功率输出时的热量堆积，快充口采用同步整流降压，固定电压输出的开关电源加上同步整流输出，高效灵活的组合，输出固态电容，提供给这款充电器稳定，纯净的输出，同时我们也是首次看到南芯的芯片在充电器中亮相，这代表着国产自主化的崛起。
