三款热门TWS真无线蓝牙音箱深度拆解：方案全面解析

蓝牙音箱已经在市场上存在了很长时间了，从最初的满足一般无线移动收听的需求逐步发展到现在的LED跑马灯、TWS真无线立体声连接和更大功率的户外蓝牙音箱，时刻都在为了消费者多样化的需求而在不断变化。

TWS真无线蓝牙音箱让用户彻底摆脱线缆，不论是在家里还是室外的任何角落自由地组成立体声扬声器系统。

目前市面上的TWS真无线蓝牙音箱还不是很多，我爱音频网本次选取了Anker Soundcore Flare、网易智造双子星、Momax摩米士QZONIC这3款热门的产品进行拆解，与大家一起分析它们各自的特色。

1、Anker Soundcore Flare燃！

采用了类似圆柱形的设计，整体上侧面被布网材质覆盖，带来了优秀的手感，并且在音箱底部带有炫彩霓虹灯特效，具有多种发光模式和灯光色彩。音箱支持IPX7防水功能，更能适应复杂的户外环境。

2、网易智造双子星TWS蓝牙音箱

双子星蓝牙音表面采用聚碳酸酯材质，表面带有类肤质涂层，摸上去手感细腻比较有品质感。正面带有NFC配对区域，可以通过NFC快速连接蓝牙。

3、倍思Baseus Q TWS真无线蓝牙音箱

Baseus Q是一款宠物狗造型的TWS真无线蓝牙音箱，表面为亲肤材质硅胶壳，质地柔软。支持蓝牙4.2，内置300mAh电池，待机100小时，音乐播放5小时。

TWS真无线立体声，全称是True Wireless Stereo，可以实现音频系统与线缆的完全分离。它的原理是将立体声的两个扬声器系统成为主音箱和从音箱，从主音箱处接受手机等媒体通过蓝牙传输的无线音频，再通过无线方式传输到从音箱去同步播放，从而成为无线立体声系统。

自从市面上出现了TWS真无线蓝牙音箱，再一次激发了人们更换音箱设备的欲望。有许多用于由于工作繁忙或者其它原因，在家庭装修的时候没有考虑到自己有太大的听音需求，于是就没有预先布设好音频线缆。在他们发现在家欣赏音乐是一件美好的事情之后，发现自己的电视柜上面是密密麻麻的音频走线和电源线缆。TWS真无线蓝牙音箱就可以让用户彻底摆脱这些困扰，在蓝牙有效接受范围内可以随意摆放，都能组成真无线蓝牙立体声音箱系统。

目前，市面上主流的TWS真无线蓝牙音箱解决方案主要分布在Actions炬芯、高通CSR、JL杰理之中。TWS真无线蓝牙音箱和耳机的不同之处在于对功率要求更高、需要更多的附加功能如本地播放和等等，造成了音箱与耳机方案间的差异。

常见的Actions炬芯方案是ATS2825，采用单芯片架构，内置大容量轻巧、省电，支持蓝牙V4.2。高通CSR的方案在蓝牙音箱中有不少的应用，其中CSRA64110是一款高性价比的TWS真无线蓝牙音箱方案，它内置了16位立体声编解码器， 数模转换信噪比95dB，支持蓝牙4.0+EDR标准规范。JL杰理的芯片因为非常具有性价比，一直受到很多厂家的欢迎，其中JL杰理 AC1805蓝牙音频芯片被采用在了TWS真无线蓝牙音箱中，支持蓝牙V4.2、本地播放和FM收音功能。

下面将带领大家去发现哪些音箱采用了上述芯片。

一、Anker Soundcore Flare燃！

我们先来看产品包装，盒子整体都采用英文信息介绍，国内正式上市后会改为中文。

背面是产品的七个主要卖点，分别是360°立体声、Bass Up一键增强低音、5种炫彩灯效、IPX7级防水、12小时续航、TWS无线连接配对、App控制。

包装侧面特写，上面一行小字“Beat-Driven Light Show”，意为动感节奏光效。

另一侧是防水特效展示，IPX7等级的防水，也就是说一般的浸水并不会对它的内部造成什么影响，应对日常使用更是绰绰有余。

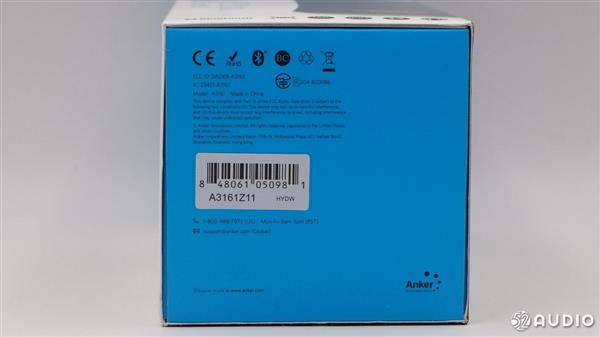

盒子底部是产品信息，同样全部都是英文介绍，可以看到我爱音频网这一款的产品型号为A3161。

向上抽出包装，左上角都有一个Anker Soundcore的Logo。

包装内容：Soundcore Flare 燃！无线蓝牙音箱*1、用户手册*1、保修说明*1、充电线*1。

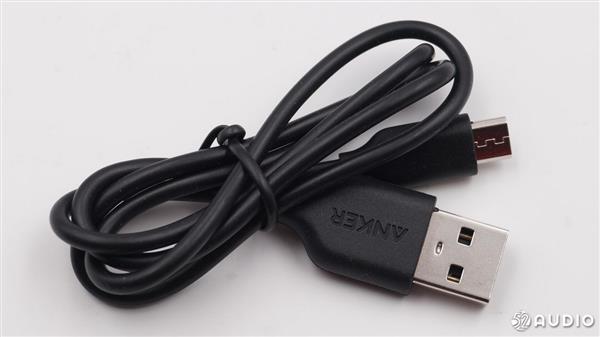

包装附带的充电线为Micro-USB接口，A口带有一个Anker的Logo。

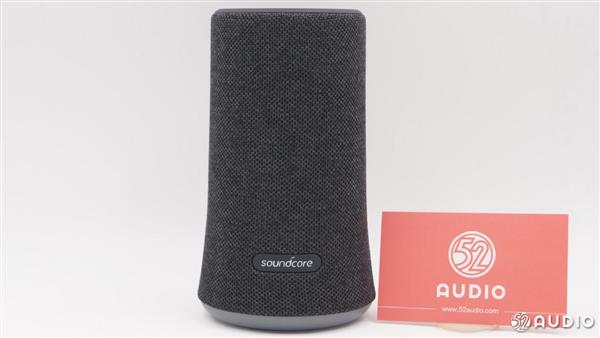

再看音箱主体部分，正面从前方看去Soundcore Flare 燃！无线蓝牙音箱的造型有点类似核电站里的“冷却塔”，像个大“烟囱”，上半部分是圆柱体，下半部分为圆台，底部半径要略大一圈。之所以采用这种外设计，一方面是为了保证音箱摆放的稳定性，另一方面还可以让声音有一定向上扩散的效果。

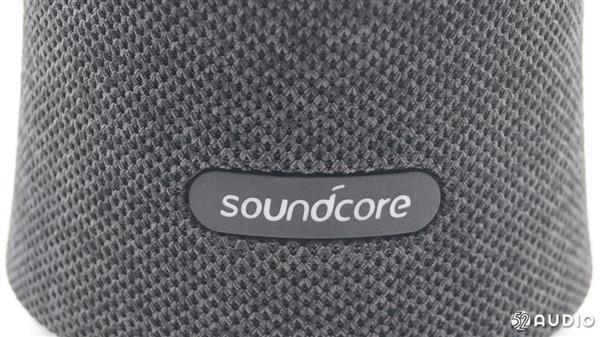

产品Logo位于正面下方，为塑料贴片嵌入到机身表面。

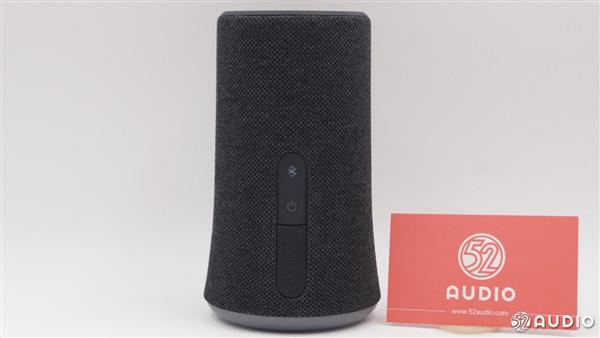

音箱背面是按键和接口，上面是蓝牙开关和电源开关。

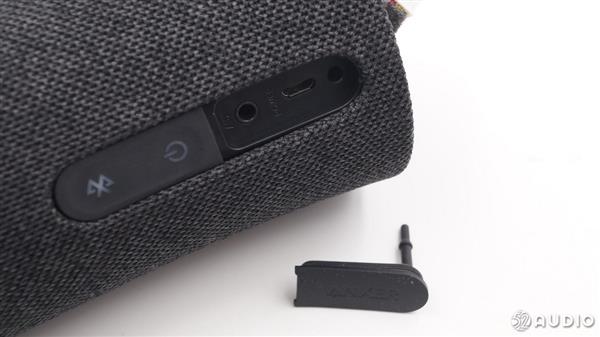

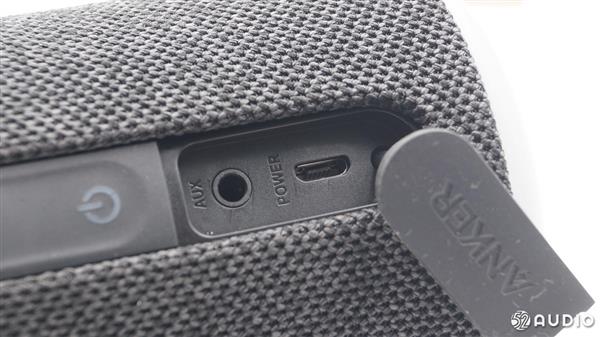

拨开下面的挡板，里面有一个AUX输入接口和一个Micro-USB电源接口。

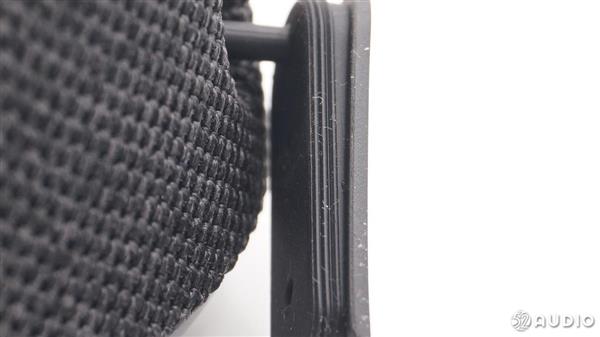

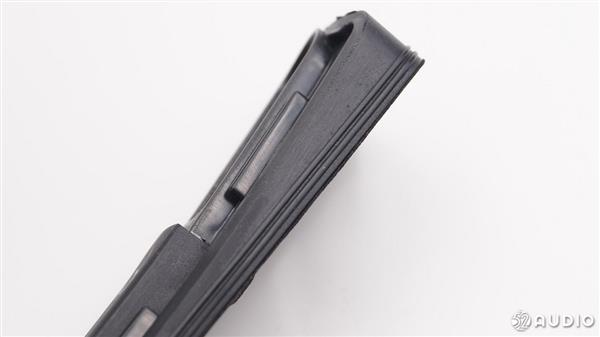

挡板为橡胶材质，边缘做了防水密封处理。

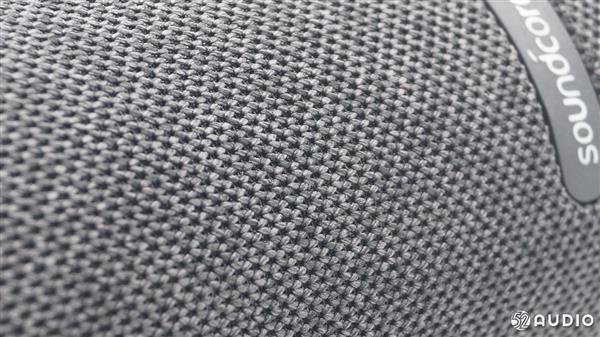

音箱表面为尼龙编织布料材质，手感与一加6的尼龙外壳一模一样，都是非常高端个性的材料。并且尼龙这种材质非常轻盈，而且透音效果好，同时拿在手里也可以有效防止沾染指纹，对于经常出手汗的用户来说，这种材质刚好合适。

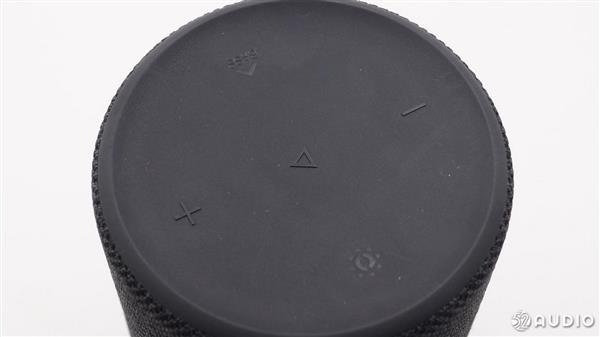

机身顶部是一层防水橡胶盖，表面做了下凹设计，里面的5个按键分别是音量+-、播放/暂停、光效调节、Bass Up低音增强按键。

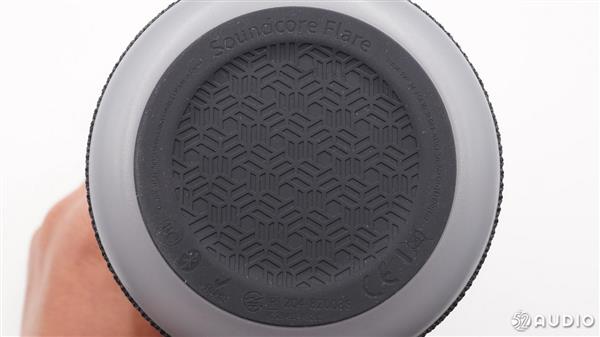

音箱底部中间是一整块防滑橡胶垫，里面带有防滑纹路设计，即使放在湿滑的平面上，也可以获得更好的稳定性。这里还可以看到Soundcore Flare的Logo以及部分产品信息，输入功率为5v/2A规格。

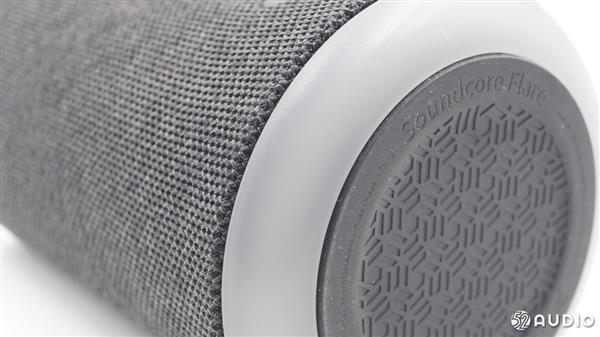

底部边缘是环形LED闪光灯，可实现多种光效变幻，各种材质之间的衔接都是严丝合缝，做工优良。

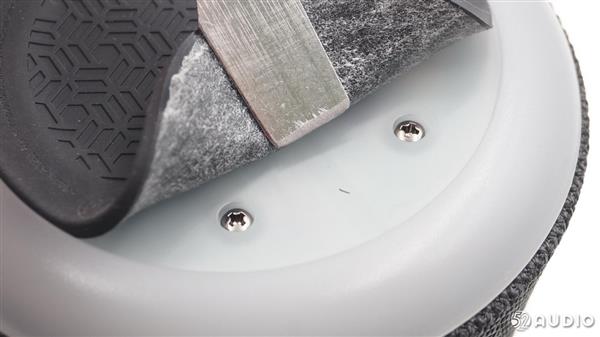

拆解第一步是找到音箱底部的螺丝，位于防滑橡胶垫下面。

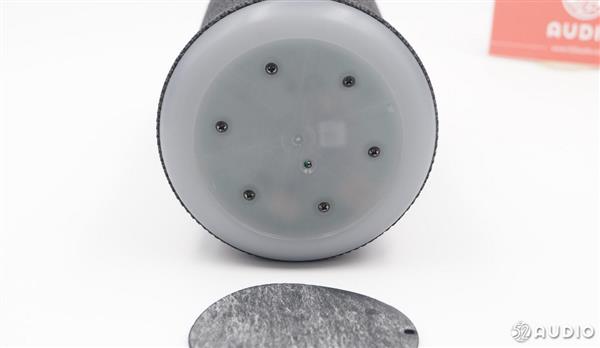

撕掉底部的防滑橡胶垫，可以看到底座这部分与环形LED灯是一个整体，上面共有6颗十字螺丝。

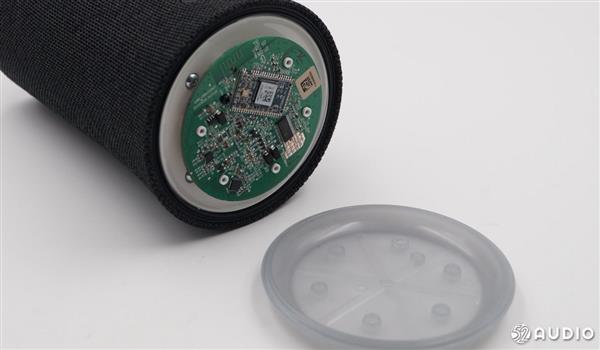

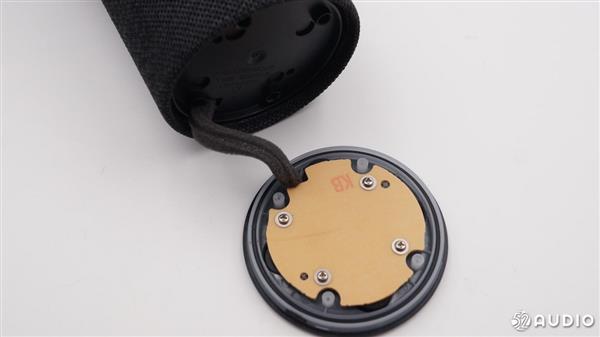

拆掉外面的保护罩，里面的主板就可以看到了。

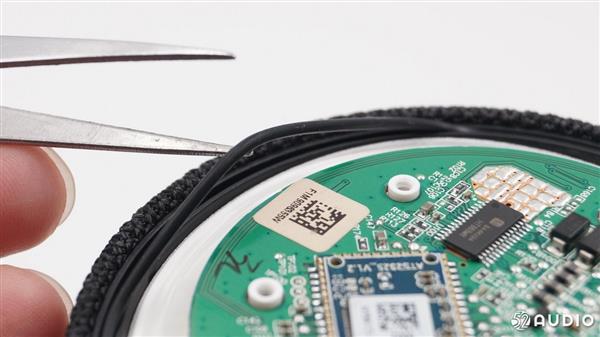

主板边缘这条“小黑线”是外壳与机身内部之间的防水橡胶垫圈。

圆形主板在音箱最下层，主要芯片以及LED灯都集中在这上面。

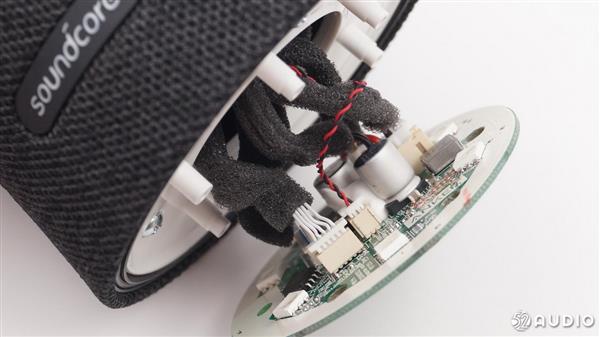

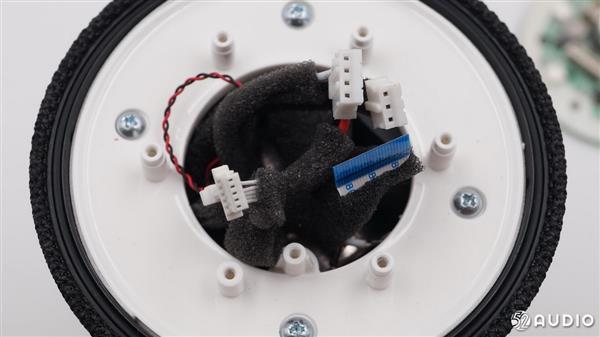

主板背面还有四个接线端子，通过5跟排线与内部相连。

排线外面都有吸音海绵包裹、起到减弱噪音的作用。

拆掉外面固定主板的白色盖板后，就可以看到里面的发声单元了，左右立体声扬声器。

接下来是拆卸外壳，先拿掉防水挡板。

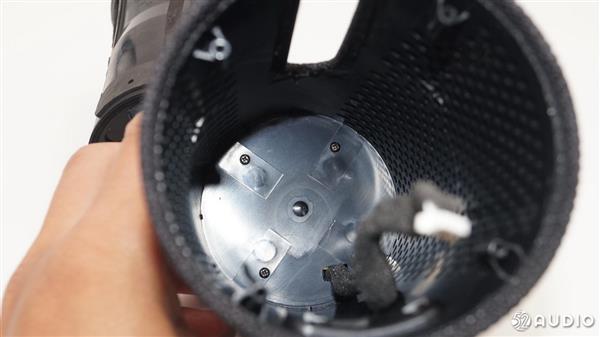

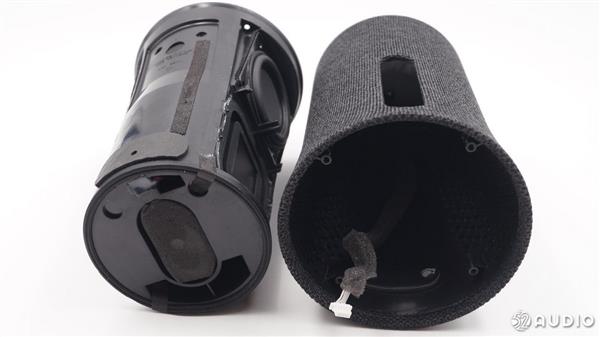

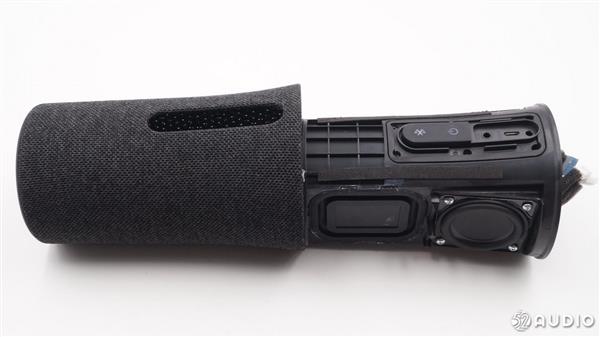

然后再将外壳与音箱主体框架分开。

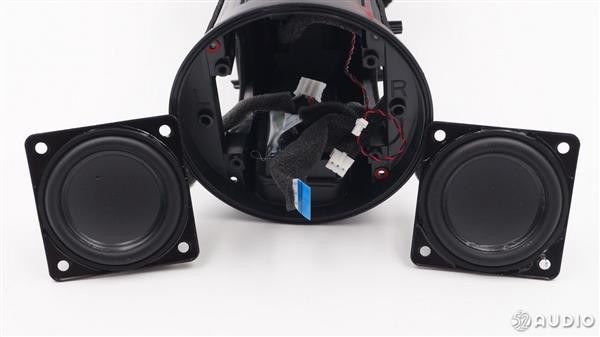

拆掉固定喇叭的螺丝后，两个发声单元，分布方式为左右对称。

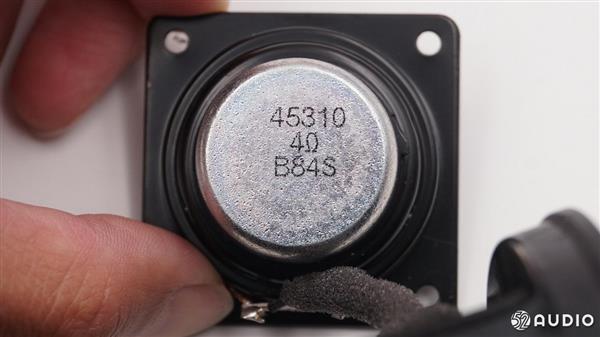

背面是喇叭参数，只能看到喇叭阻抗为4Ω，根据官方给出的资料显示，单个喇叭的功率为6W。

音箱外壳与主体框架特写，外壳与顶部控制面板为一个整体，顶部的接线直接穿过喇叭与下面的主板相连。

顶部的控制面板下面是一块塑料基座，通过四颗螺丝固定位置。

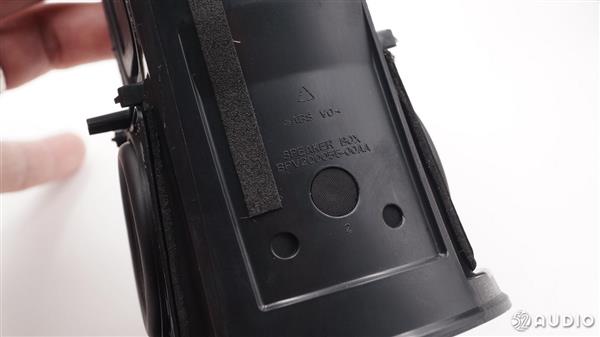

音箱侧面带有SPEAKER BOX字样，这里采用的是ABS V0级防火塑料材质，所谓V0级就是进行两次10秒的燃烧，火焰可以在30秒内熄灭，并且不会有可燃物掉落。

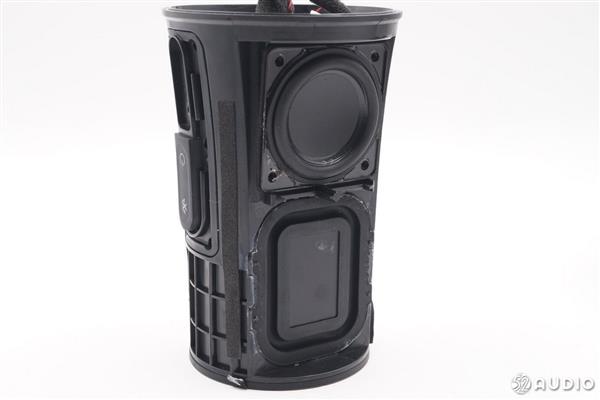

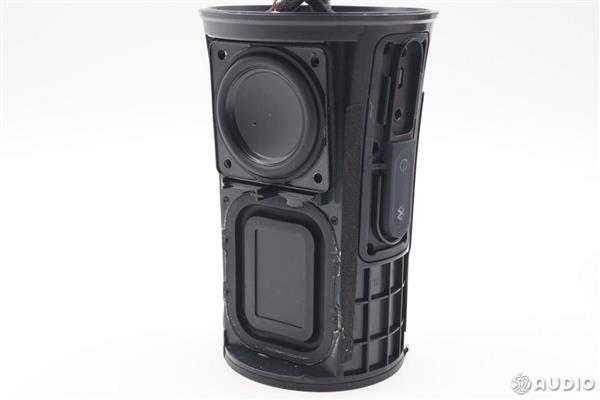

这款Soundcore Flare燃！无线蓝牙音箱，内部采用左右声道双发声喇叭结合双低音增强单元的构造。

左右各有一个1.75英寸的全频喇叭和一个低音辐射器，呈对称分布。

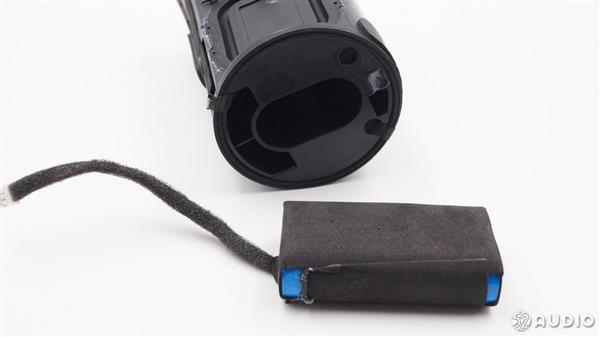

电池特写，容量为4400mAh，外面同样有海绵包裹，可以起到减轻震动吸收噪音的效果。

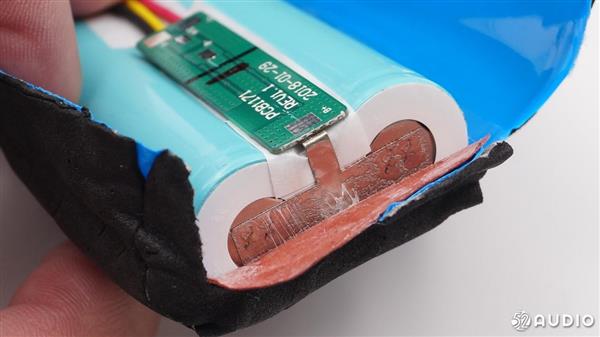

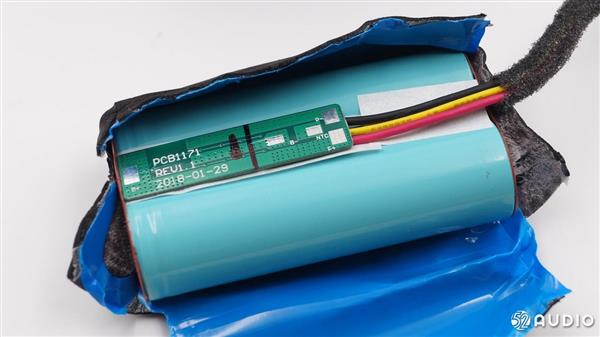

拆开后，里面是两个电芯，电源管理小板也藏在这里。

两颗电芯采用并联的形式相连接。

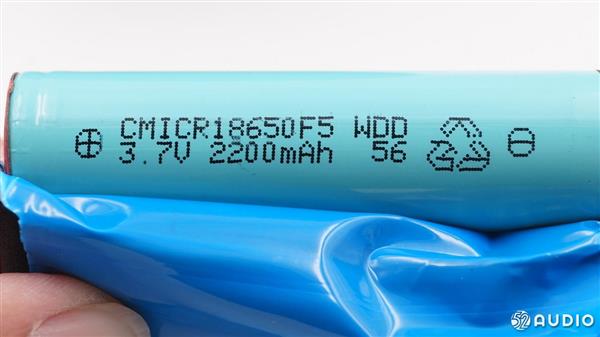

电芯还是熟悉的18650类型，单个电芯容量为2200mAh，电压为3.7V，来自深圳市创明新能源股份有限公司。

一颗隐藏的麦克风。

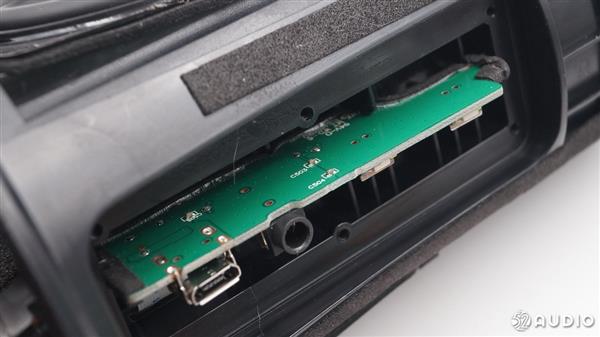

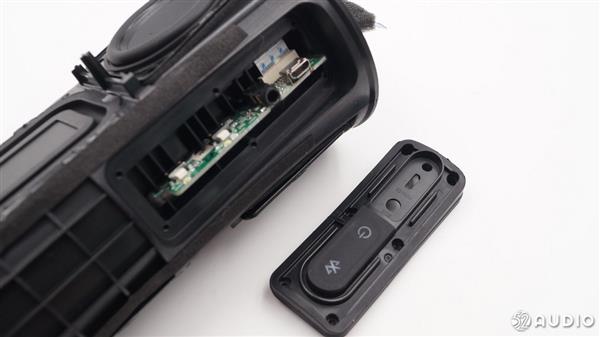

拆下侧边的按键，里面是一块小板。

上面有蓝牙开关按钮、电源开关按钮、AUX接口、Micro-USB电源接口。

Micro座子采用穿板过孔焊接，固定牢靠。

接口的挡板同样也加入了厚厚的防水橡胶垫，密封性非常好。

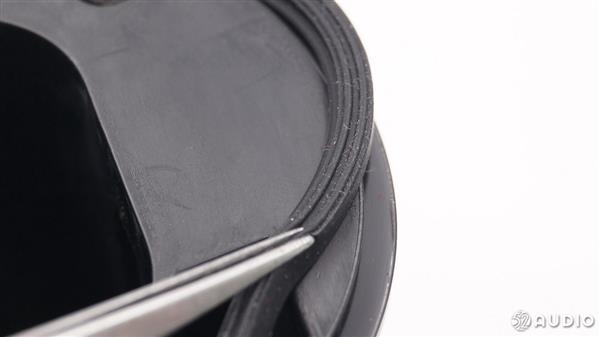

防水圈特写。

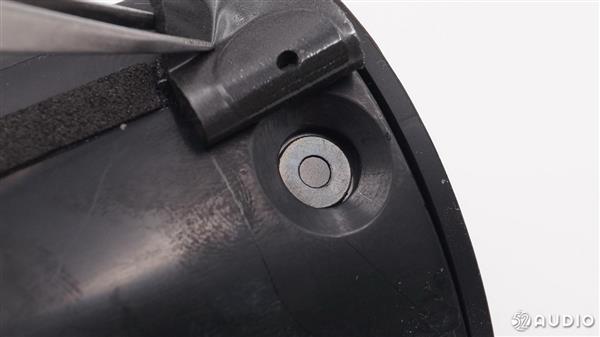

从外壳内部卸掉四颗固定螺丝后，就可以将外面的按键部分取下。背面又有四颗螺丝固定挡板。

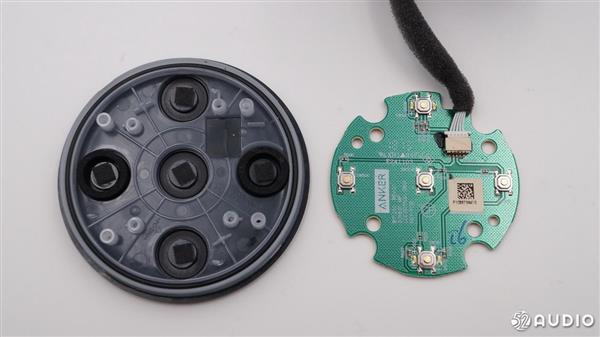

取下外部的挡板，就可以将按键触点与外面的防水橡胶顶盖分离，可以看到共有5个按键，通过一个接线端子引出的排线与主板相连。

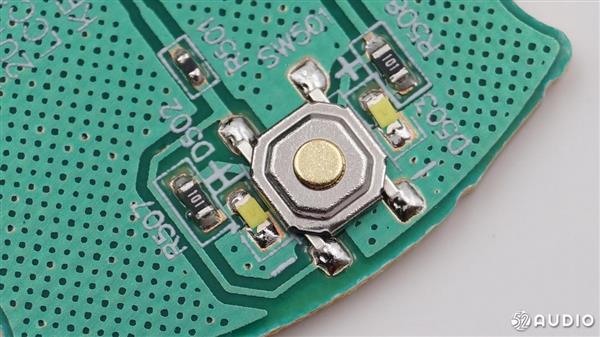

按键触点特写。

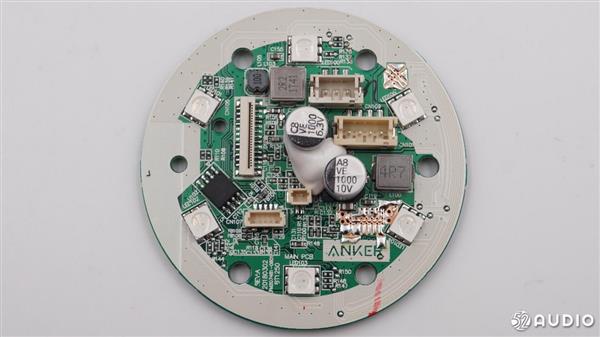

音箱主板正面特写，上面还有一个Anker的标志，同时6颗LED灯也在这一面。

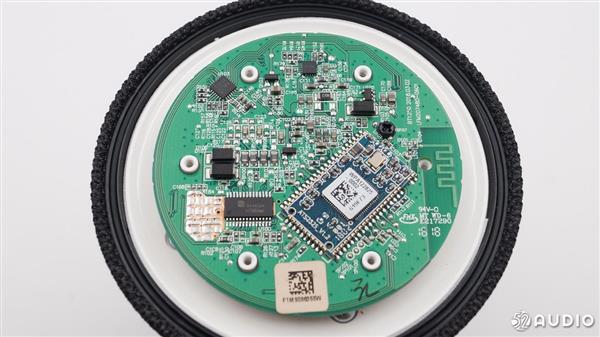

音箱主板背面特写，主要的芯片都在这一面。

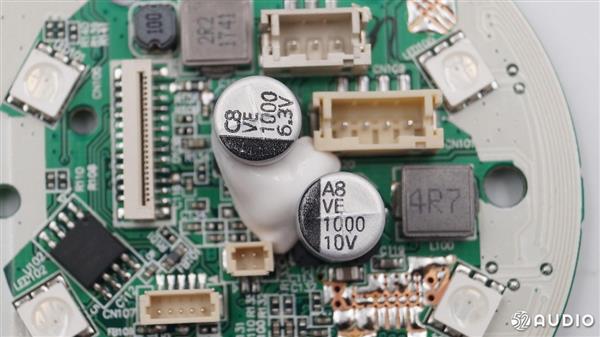

两个电解电容，下面有胶水加固。

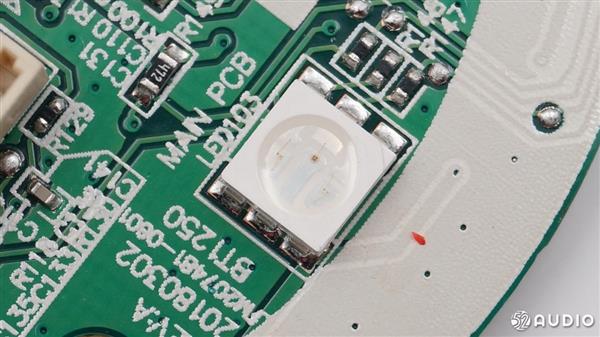

LED灯特写，支持5种灯效，每种灯效都有4种闪烁模式。

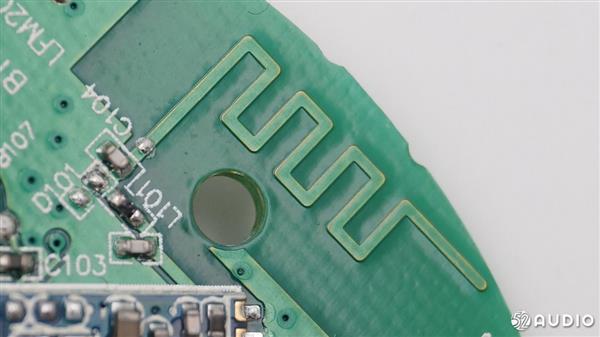

蓝牙天线特写。

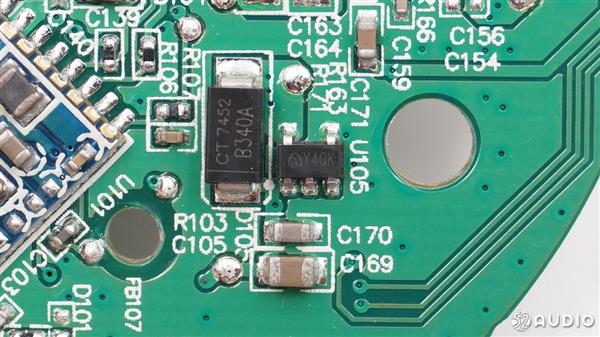

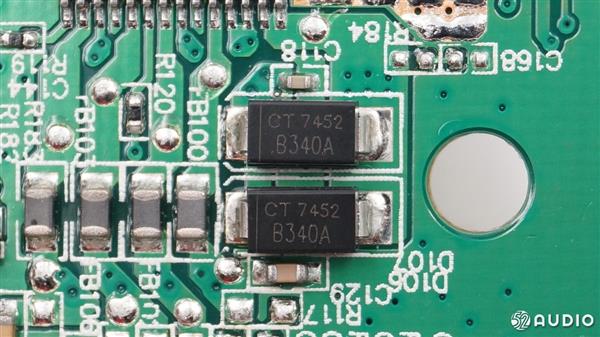

两颗肖特基二极管，3A，耐压40V。

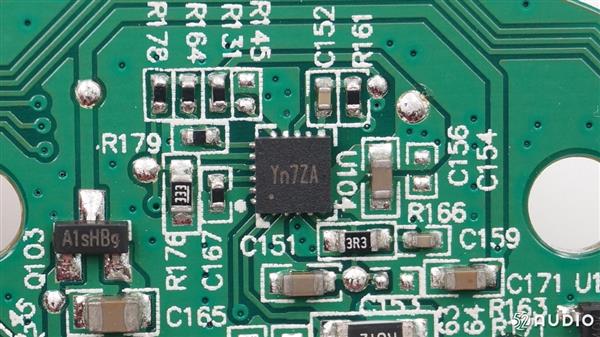

MICRONE微盟 ME2110C50M5G SOT-23-5 封装升压IC。

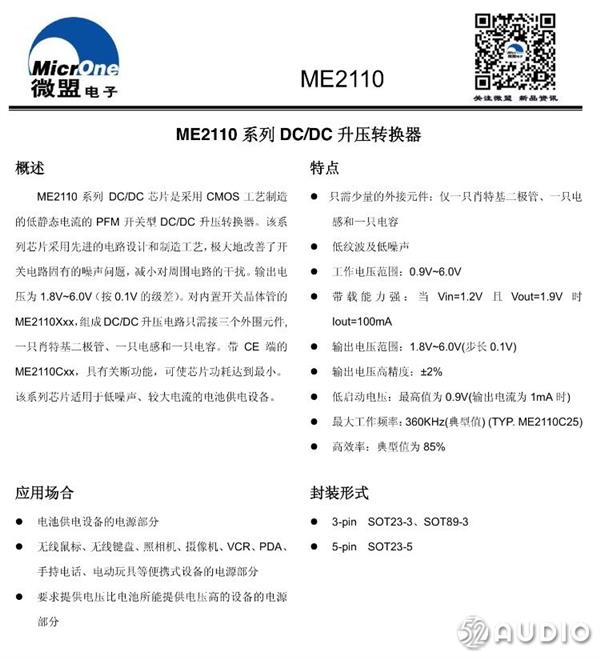

MICRONE微盟 ME2110C50M5G SOT-23-5详细资料。

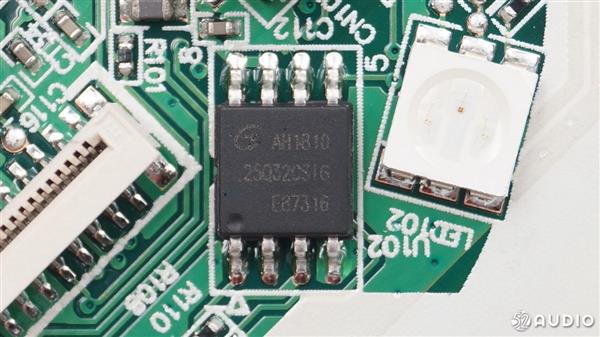

25Q32串行存储器，用于存储音箱信息。

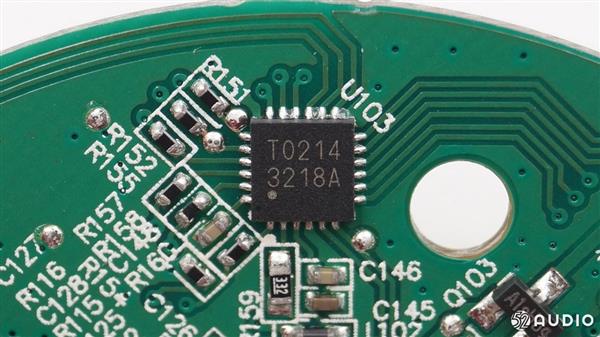

ISSI IS31FL3218，18通道LED 驱动器，相比智能音箱上常见的3236少了一半的输出。

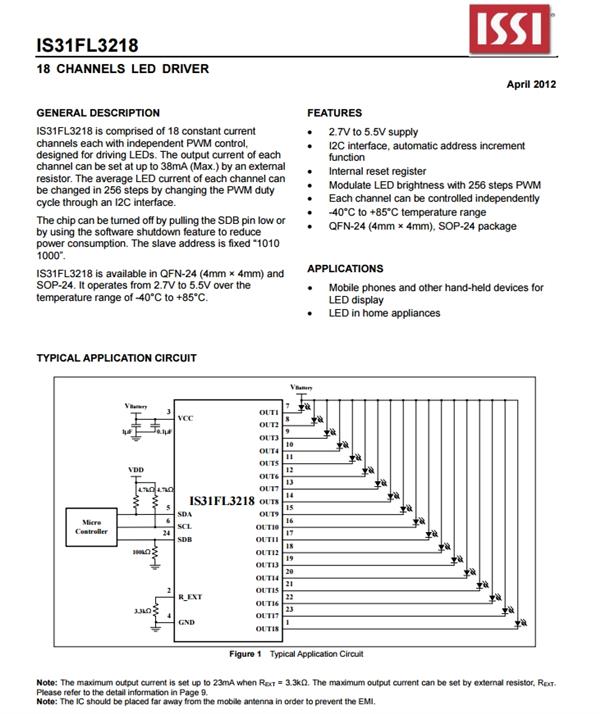

ISSI IS31FL3218 详细资料。

资料不详。

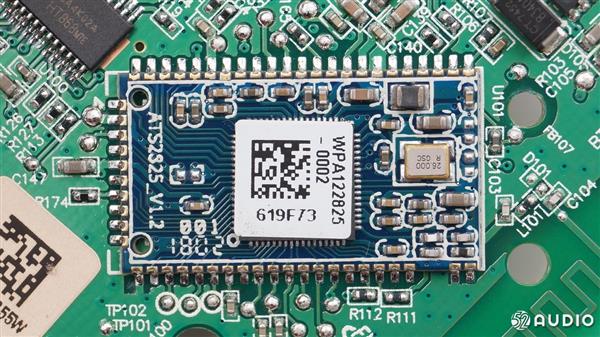

这里是主控芯片，撕掉表面的二维码贴纸下面就可以看到芯片了。

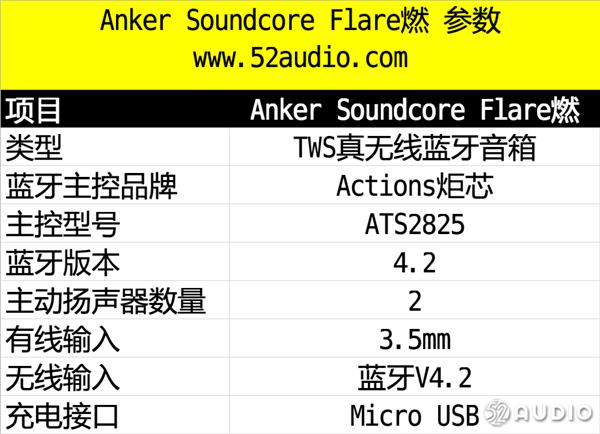

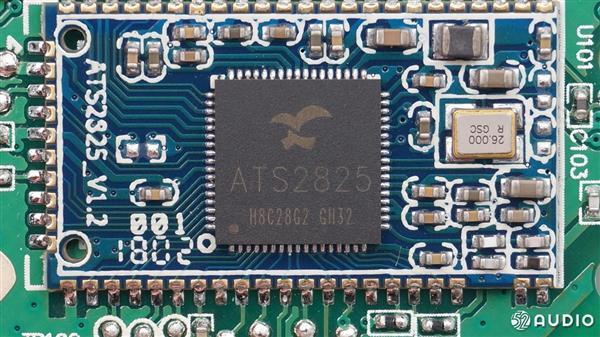

经过拆解可以看到，这里是炬芯ATS2825主控方案，中高端定位，专为便携式和无线蓝牙音频设备应用，其主要特点包括：

1、单芯片架构，轻巧、省电，可以节省前期开发投入快速上市，更具成本优势。

2、内置大容量RAM，支持TWS对箱连接，也能够支持Android和iOS在App端进行OTA固件升级。

3、集成V2.1/V 3.0/V4.0/v4.1/V 4.2控制器，支持双模（BR/EDR +AMP+Low Energy Controllers）。

4、采用嵌入式电源管理模块，进一步优化低功耗表现，延长电池使用时间。

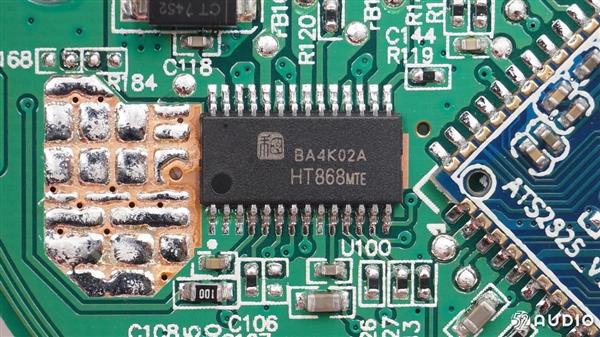

嘉兴禾润 HT868功放芯片，可在4Ω扬声器提供双声道6.5W输出，内置自适应同步升压转换器，可在电池电压较低时保持足够的输出功率，可根据电池电压进行自动增益控制以延长使用时间。还具有温度保护功能，在温度过高时降低输出功率。适用于液晶电视，平板电脑，笔记本电脑，便携式音箱等设备。

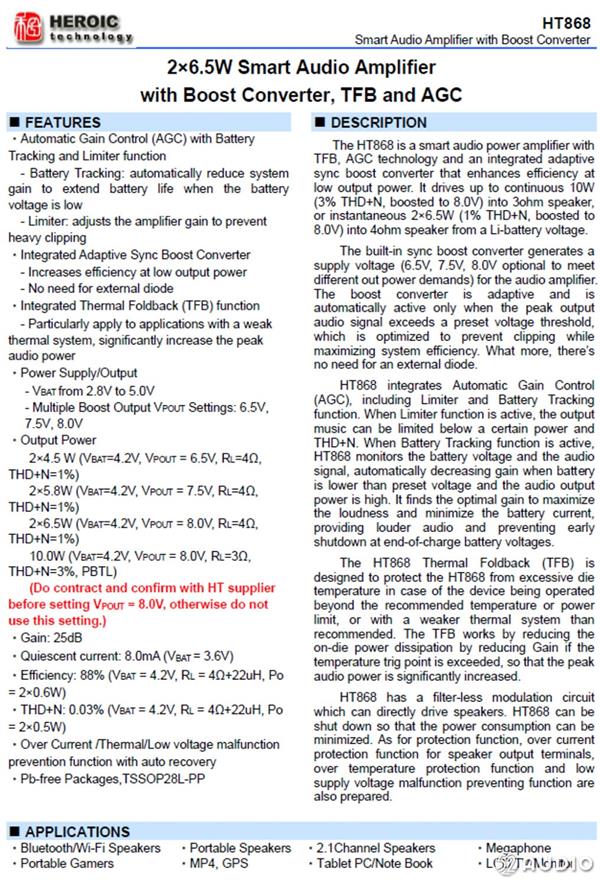

嘉兴禾润 HT868详细资料。

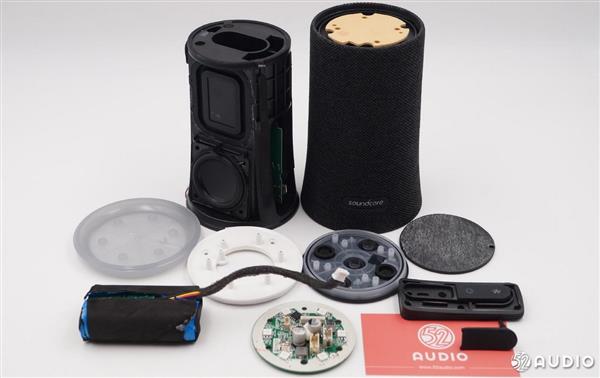

拆解全家福，我爱音频网为大家奉上，可以看到其内部构造非常的井然有序。
