600W功耗没跑！RTX 5090/5080详细规格曝光

目前，各家AIC厂商已经陆续收到NVIDIA的相关资料，RTX 5090、RTX 5080已经正式进入开案阶段，也就是厂商们开始设计各自的产品方案了。

如无意外，RTX 5090/5080都将在明年初的CES 2025上正式发布，届时还会看到RTX 50系列移动版。

再加上Intel Arrow Lake酷睿Ultra 200系列桌面主流版和移动版处理器，可能的二代锐炫B系列独立显卡，AMD Strix Halo/Krackan APU移动处理器——这届CES将会无比热闹。

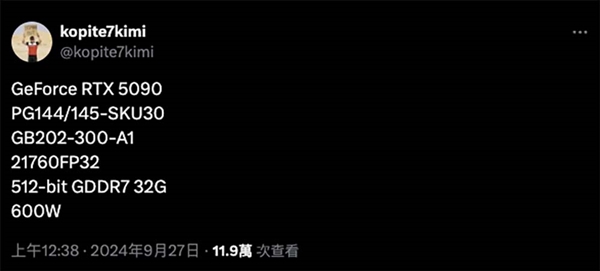

规格方面，RTX 5090将会采用14层PCB设计，编号GB202-300-A1的旗舰芯片，具备多达21760个CUDA核心，相比RTX 4090增加足足33％。

显存升级为512-bit 32GB GDDR7，无论位宽还是容量都增加50％，但具体的核心、显存频率暂时不详。

TGP整卡功耗将达到600W，增加足足1/3，依旧是风冷。

至少目前，供电接口还是单个12V-2x6 16针，不知道后续是否会像传闻中那样改成两个，理论输出功率可达1200W。

RTX 5080的核心编号为GB203-400-A1，CUDA核心数10752个，相比RTX 4080只增加10.5％，稍稍高于RTX 4080 SUPER。

显存搭配256-bit 16GB GDDR7，除了更新换代和RTX 4080保持一致。

但也有说法称，RTX 5080后期会增加24GB显存版本，通过更换成八颗3GB GDDR7来实现。

整卡功耗300W，反而比RTX 4080减少了20W，自然是单个16针供电。

另外，RTX 50系列将会首次支持PCIe 5.0，还会支持完整的DisplayPort 2.1a UHBR20。
