399元纯信仰!索尼无线充电器拆解

时间:2018-12-06 11:03|来源:充电头|编辑:三哥|点击:

今年早些时候,索尼推出过一款798元的9W无线充电座,精湛的做工让人印象深刻。近期索尼又带来一款新品:SONY无线充电器,功率5W,售价399元。一经推出,高价低配引起热议,被众多发烧友调侃为信仰值三百。

那么它的用料到底能否配得上价格,这个价格又能否支撑起信仰?接下来就为大家带来这款产品的开箱拆解,内部用料大起底!

一、索尼无线充电器开箱

399元纯信仰!<a href='https://www.sony.com.cn/' target='_blank'><u>索尼</u></a>无线充电器拆解:最大功率5W

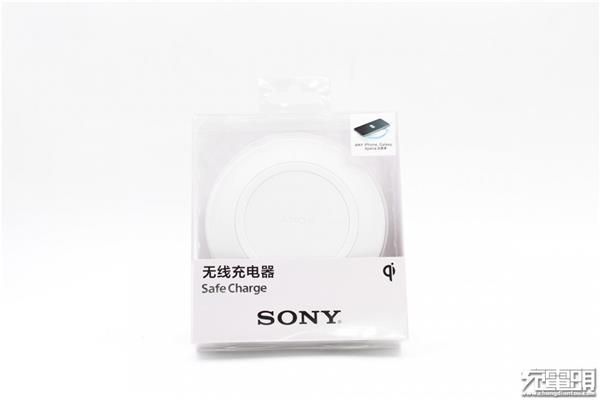

包装很简洁,上半部分透明开窗设计,可以看到白色的产品主体。右上角有一个标签,适用于iPhone、Galaxy、Xperia及更多。

底部标有产品名称SONY无线充电器,旁边有一行字标注Safe Charge安全充电。右侧有一个“Qi”Logo,表明产品是通过了WPC无线充电联盟Qi认证的,兼容性和安全性有保证。

399元纯信仰!<a href='https://www.sony.com.cn/' target='_blank'><u>索尼</u></a>无线充电器拆解:最大功率5W

背面为产品主要规格参数。特点:蓝色LED指示灯;兼容Qi功能设备;防滑充电垫。安全充电:耐热设计;智能电源控制器。

399元纯信仰!索尼无线充电器拆解:最大功率5W

包装内容:SONY无线充、说明书及合格证。没有附带数据线和电源适配器。

399元纯信仰!索尼无线充电器拆解:最大功率5W

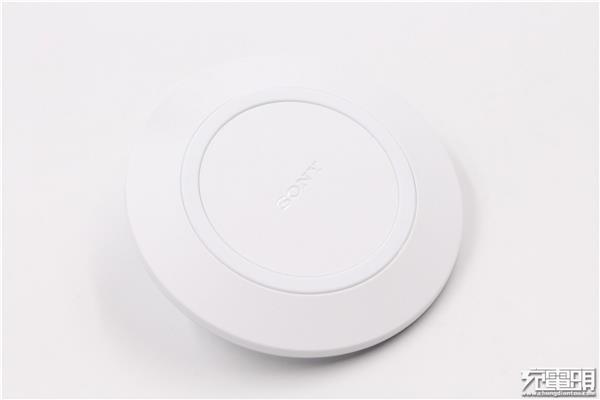

产品为原形造型,通体白色,中心位置有SONY的Logo。四周一圈防滑胶垫,防止手机发生滑动。

399元纯信仰!索尼无线充电器拆解:最大功率5W

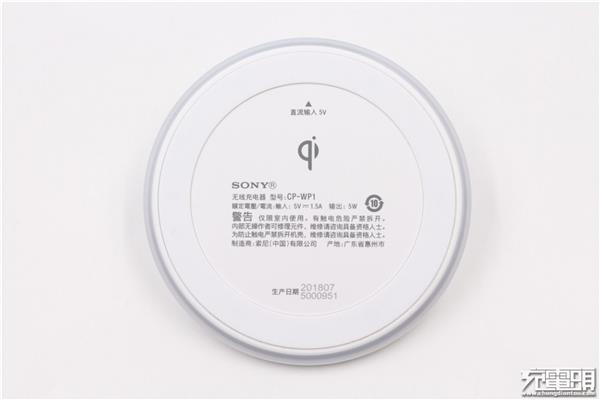

背面四周有一圈防滑胶垫,中间为产品主要规格参数,上方有一个“Qi”Logo。产品名称:SONY无线充电器;型号:CP-WP1;输入:5V1.5A;输出:5W;制造商:索尼(中国)有限公司;产地:广东深惠州市。

399元纯信仰!索尼无线充电器拆解:最大功率5W

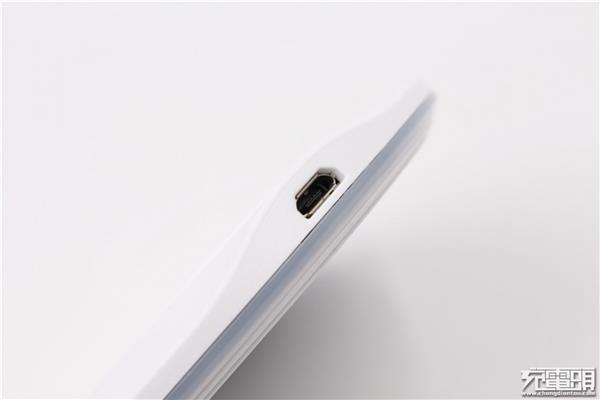

侧边有一个Micro USB输入接口。

399元纯信仰!索尼无线充电器拆解:最大功率5W

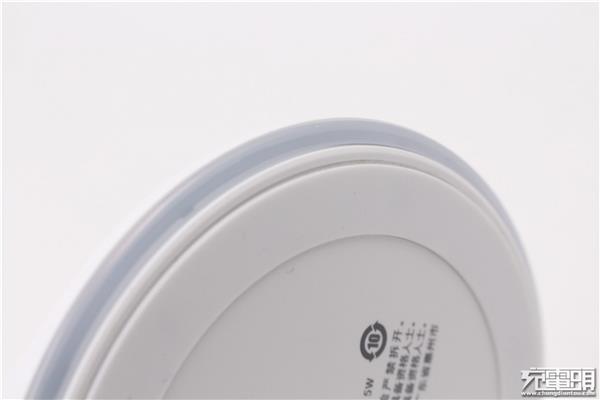

侧边靠近底部位置有一圈LED灯。

399元纯信仰!索尼无线充电器拆解:最大功率5W

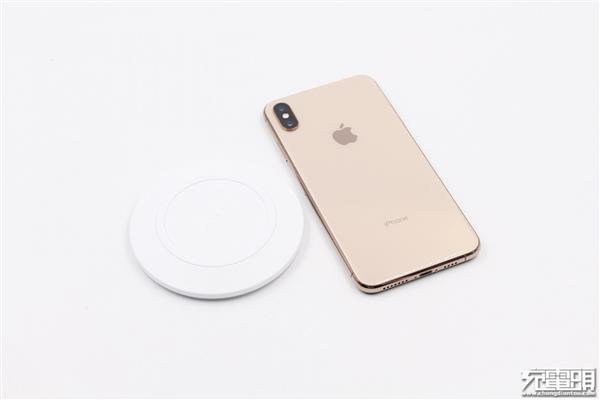

无线充电器直径略宽于iPhone XS Max。

399元纯信仰!索尼无线充电器拆解:最大功率5W

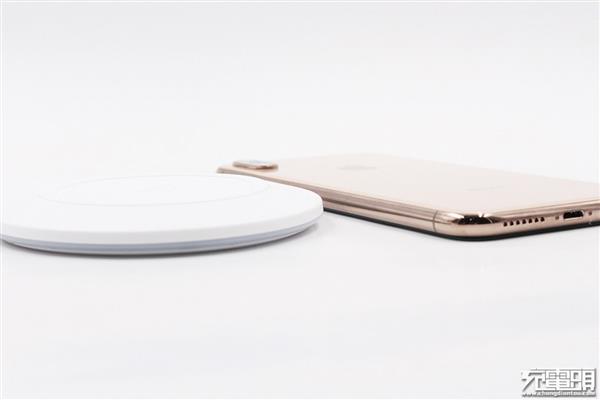

厚度与iPhone相近。

399元纯信仰!索尼无线充电器拆解:最大功率5W

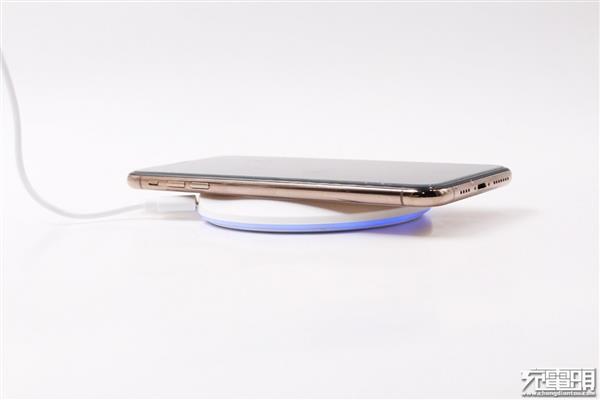

正常工作时,底部LED灯带会发出蓝光。

399元纯信仰!索尼无线充电器拆解:最大功率5W

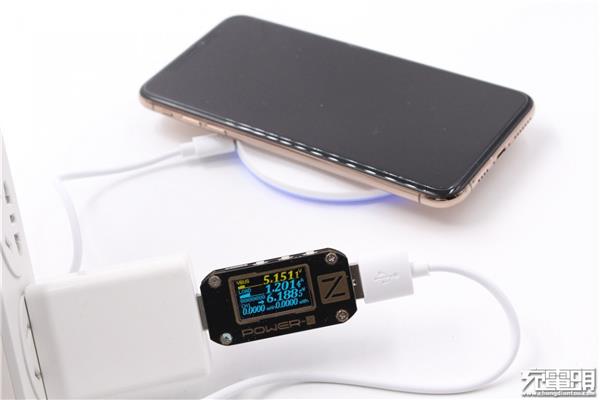

采用ChargerLAB POWER-Z KM001对输入端进行监测,输入功率6W左右(5.15V1.20A),经过功率换算,最终无线充功率为5W水平。

399元纯信仰!索尼无线充电器拆解:最大功率5W

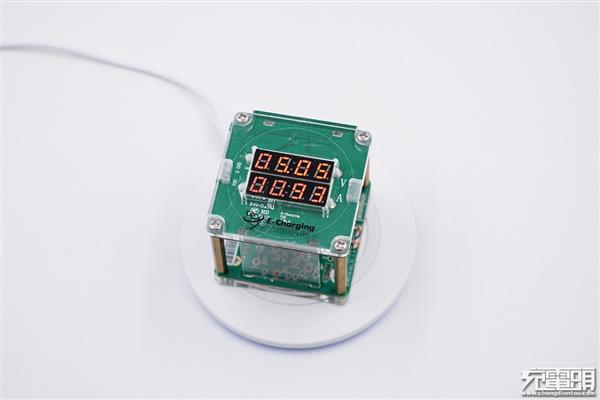

使用易冲无线充老化测试治具进行测试,无线充电器的最大功率为5W左右(5.1V0.9A)。

399元纯信仰!索尼无线充电器拆解:最大功率5W

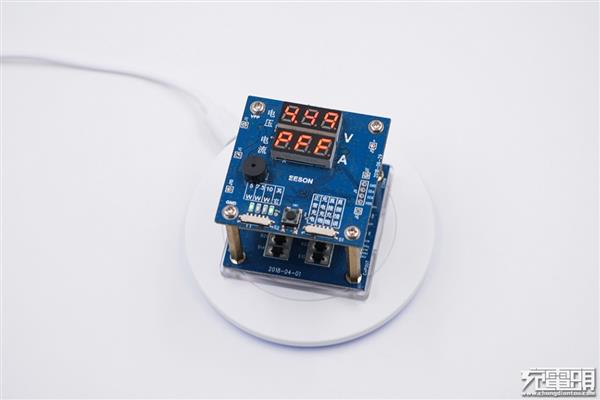

接着对这款产品所支持的功率档位进行鉴定:使用无线充电治具对测试,三个功率档位显示“PFF”,仅5W档位PASS,其余档位FAIL,即支持普通5W,不支持苹果7.5W、三星10W无线充电。证实它确实只支持普通5W,不支持无线快充。

二、索尼无线充电器拆解

399元纯信仰!索尼无线充电器拆解:最大功率5W

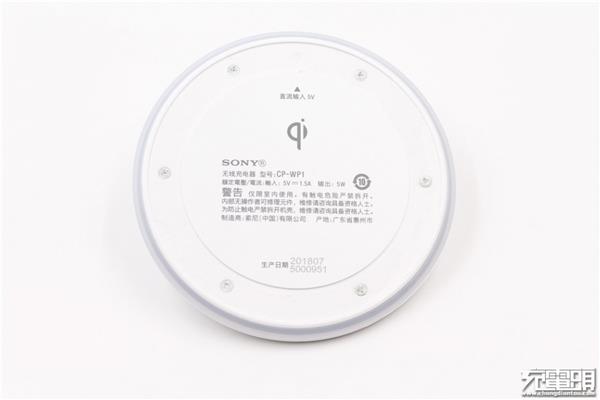

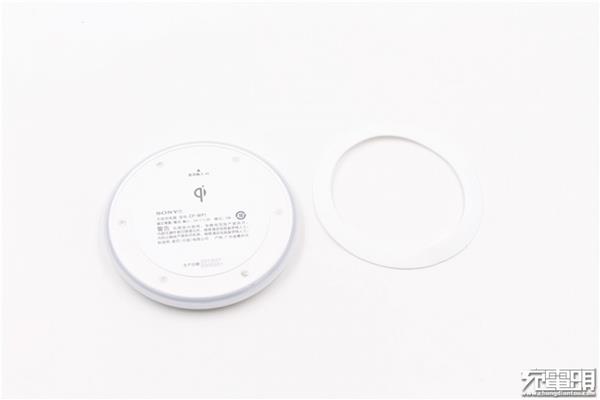

进入拆解环节,卸下底部防滑胶垫,露出固定螺丝。

399元纯信仰!索尼无线充电器拆解:最大功率5W

6颗螺丝规则分布在四周。

399元纯信仰!索尼无线充电器拆解:最大功率5W

卸下螺丝,打开后盖。

399元纯信仰!索尼无线充电器拆解:最大功率5W

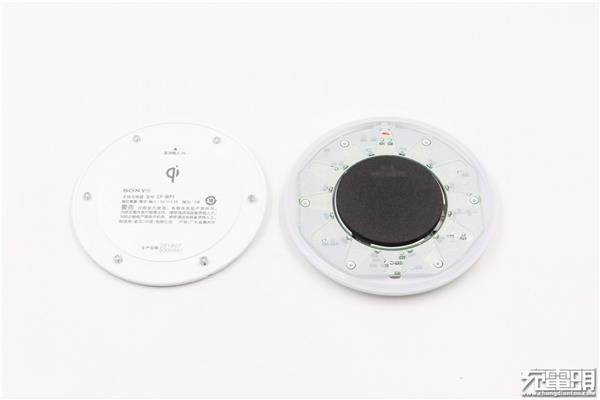

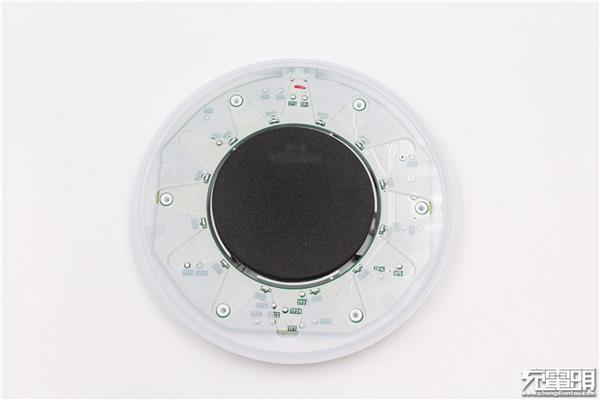

中间有一块圆形黑色海绵,四周为环形半透明导光塑料。

399元纯信仰!索尼无线充电器拆解:最大功率5W

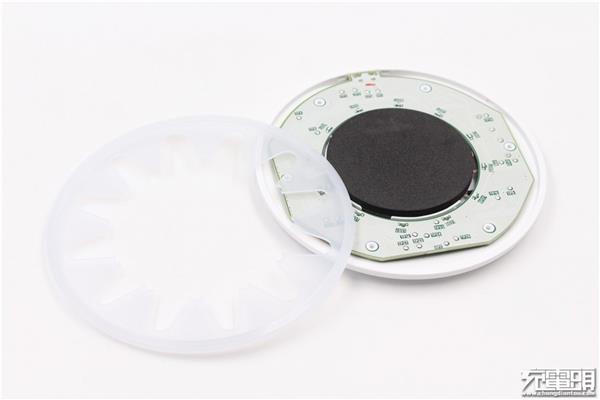

卸下导光圈,露出PCB背面,环形PCB内侧规则分布有12颗LED灯,此外没有任何其它元器件。LED在导光圈的作用下,营造出柔和均匀的灯光效果。

399元纯信仰!索尼无线充电器拆解:最大功率5W

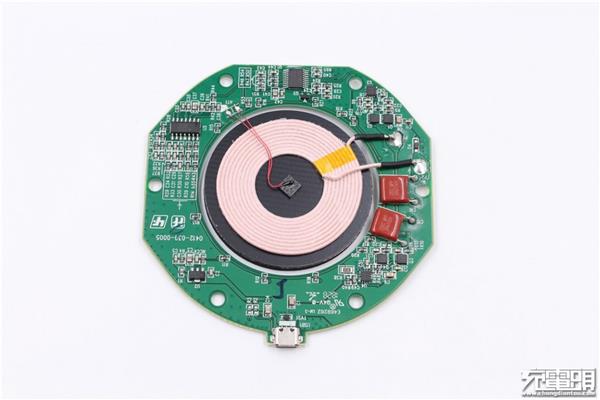

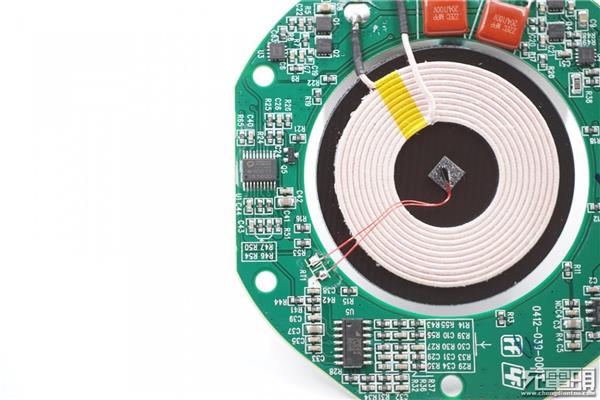

PCB正面特写,正面中心位置为线圈及隔磁片。

399元纯信仰!索尼无线充电器拆解:最大功率5W

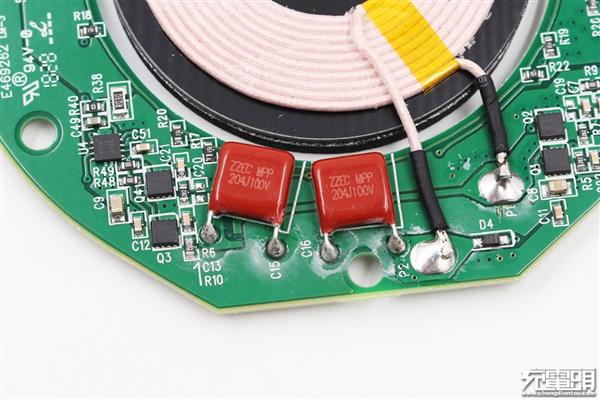

两颗CBB电容,ZZEC MPP 204J100V,无线充电专用。线圈焊点饱满,末端包裹着热缩管,防止线圈漆包线被刮伤。

399元纯信仰!索尼无线充电器拆解:最大功率5W

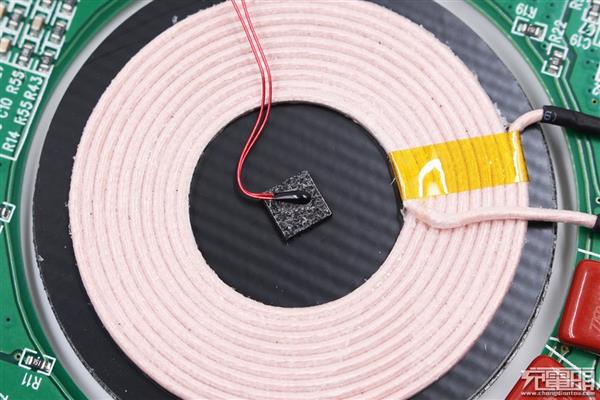

线圈中间贴有一颗温度探头。

399元纯信仰!索尼无线充电器拆解:最大功率5W

399元纯信仰!索尼无线充电器拆解:最大功率5W

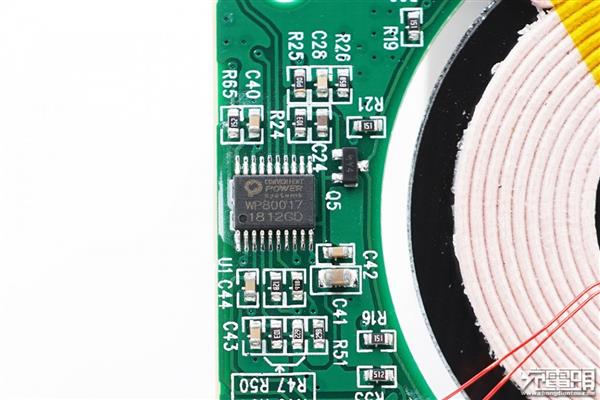

WP80017,来自CPS易冲无线的无线充主控芯片,易冲WP80017来可提供最大10W输出功率;兼容 Qi 和三星快充标准;内置I2C、USART、GPIO接口,支持QC2.0/3.0;并提供过流、过压、过温保护以及异物检测功能。

399元纯信仰!索尼无线充电器拆解:最大功率5W

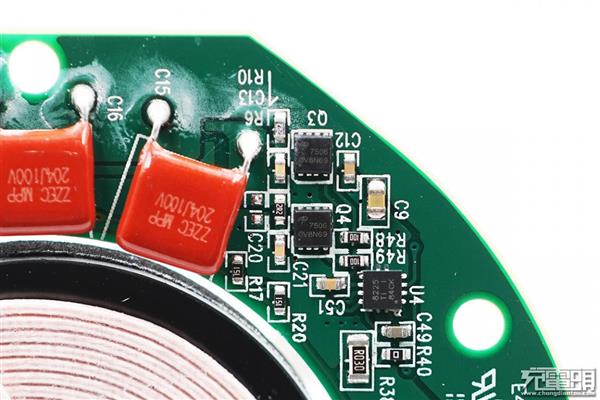

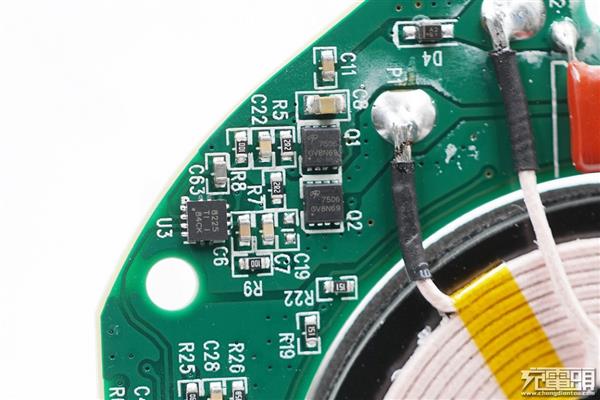

TI德州仪器TPS28225,驱动IC。AO AON7506,两颗MOS管。

399元纯信仰!索尼无线充电器拆解:最大功率5W

电容右侧对称位置同样也有一组TPS28225驱动和AON7506 MOS管。

399元纯信仰!索尼无线充电器拆解:最大功率5W

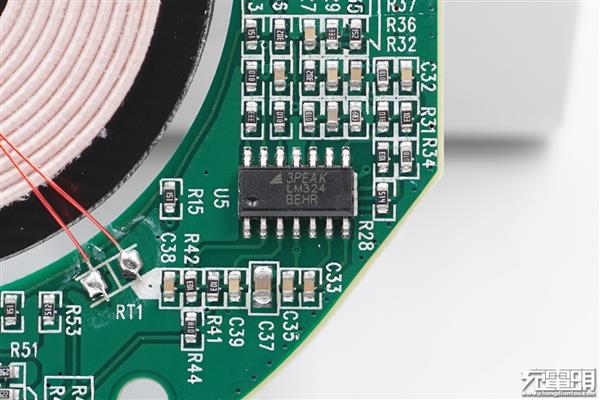

3PEAK思瑞浦微电子, LM324运放。

399元纯信仰!索尼无线充电器拆解:最大功率5W

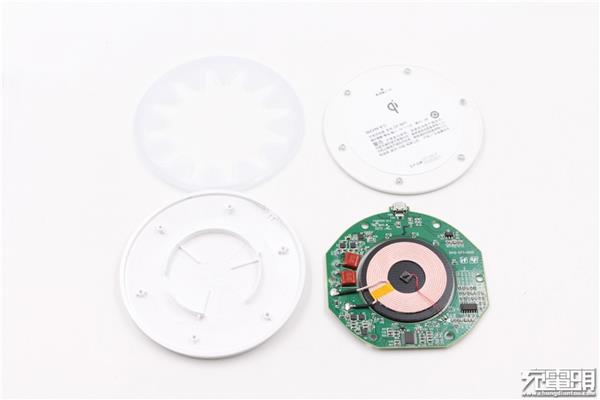

拆解全家福。

三、拆解总结

1、做工用料方面,索尼无线充电器内部没有采用NPO,而是以相对便宜的CBB电容代替,做工用料中规中矩。

2、性能方面,这款产品选用的无线充方案支持最高10W无线快充,但可能由于轻薄便携的产品定位,产品没有加入风扇等主动散热措施,出于安全充电的考虑,功率被限制在5W水准。

总之,这是一款典型的品牌溢价产品,399元的售价在国产同类产品面前毫无性价比可言,但丝毫不影响大批粉丝买单,这就是品牌(信仰)的价值。
