395.4亿晶体管！红外线下的AMD 64核心霄龙

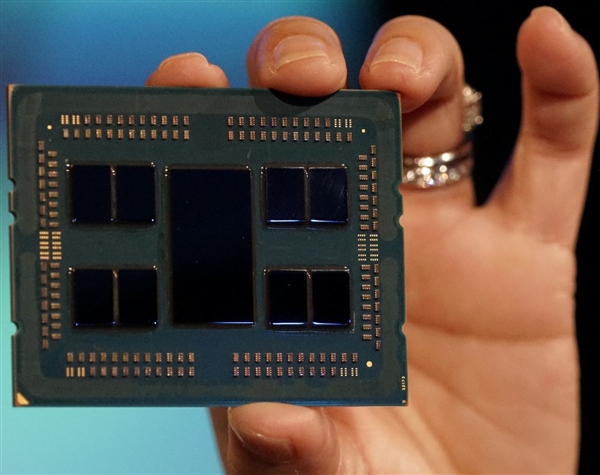

最多64核心128线程的AMD EPYC霄龙处理器大家都不陌生，这样的“裸照”(去掉散热顶盖和钎焊散热材质)也都见过很多次了：

但是这样的你见过吗？

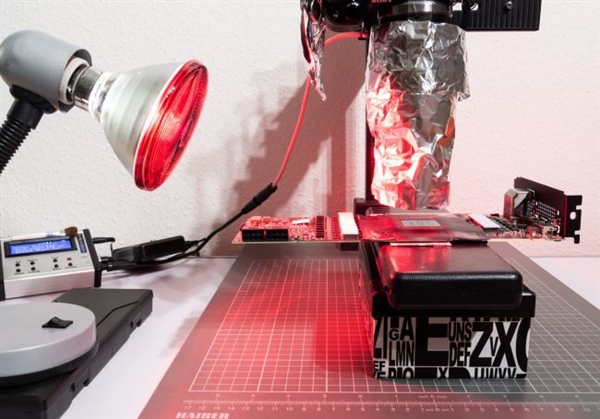

这是德国硬件媒体HardwareLuxx的大神级人物OC_Burner的作品，通过将一颗AMD霄龙置于红外线下，得到了芯片内部层次的图像。

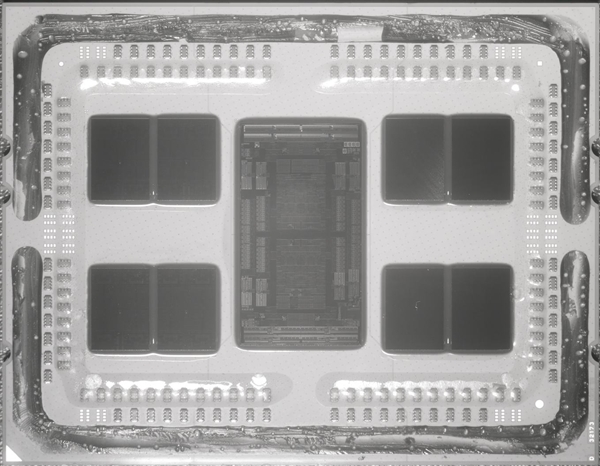

中间部分最大的是I/O Die(IOD)，14nm工艺，两侧共八个小的则是CPU Die(CCD)，7nm工艺，每个8核心，总计64核心。

这是一个IOD的红外照，左右两侧红色的是分成八组的八通道DDR4内存控制器，总位宽576-bit，中间上下黄色的是PCIe 4.0控制器，总计128条，蓝色部分则是GMI2总线控制器，用来连接Infinity Fabric。

二代霄龙的晶体管数量和核心面积也终于有了确切数字：每个CCD 39亿个晶体管、74平方毫米，IOD 83.4亿个晶体管、416平方毫米，总计395.4亿个晶体管、1008平方毫米！
